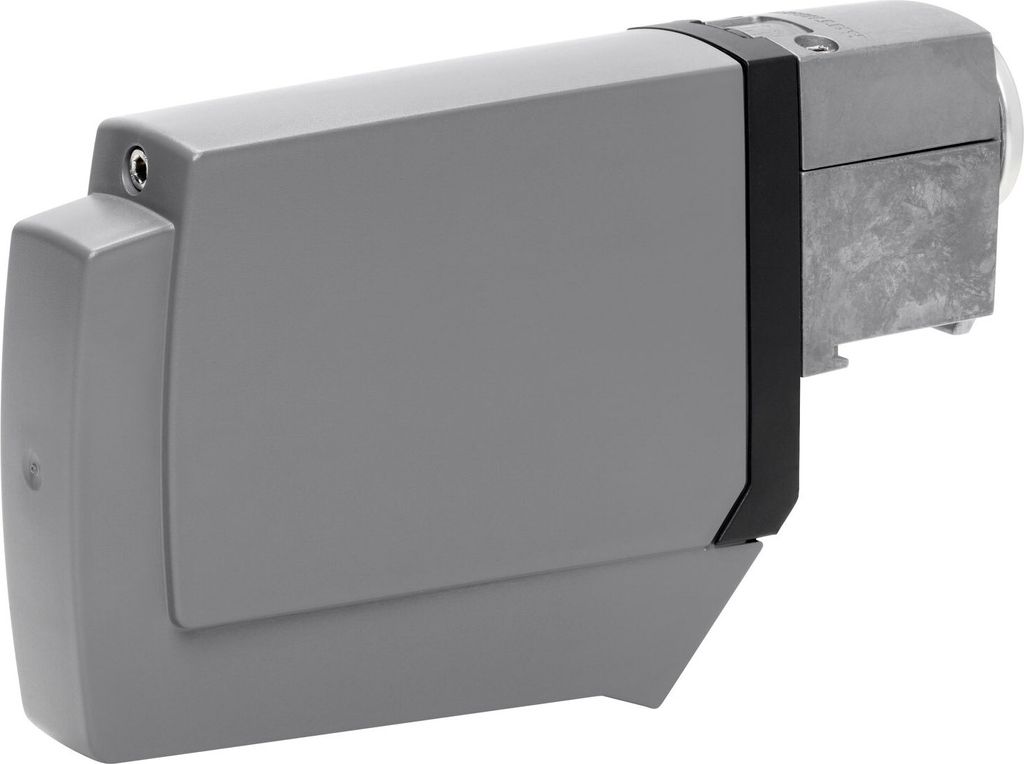

KATHREIN Universal Twin - Sistema di alimentazione UAS572

Kathrein UAS 572 Twin LNB - Multifeed compatibile per 2 abbonati Descrizione del prodotto

Il Kathrein UAS 572 Twin LNB è una soluzione innovativa per la ricezione di segnali satellitari in banda Ku. Sia che vogliate ricevere ASTRA, EUTELSAT o TürkSat, questo sistema di alimentazione high-tech soddisfa i requisiti della moderna esperienza televisiva. È conforme alle severe specifiche ASTRA per i sistemi di alimentazione universali ed è ideale per i sistemi comunitari che vengono utilizzati in modo stazionario e che supportano due polarizzazioni e gamme di frequenza.

Caratteristiche del Kathrein UAS 572

• Dotato di doppio LNB: consente di collegare due ricevitori senza compromettere la qualità del segnale.
• Selezione indipendente: Ogni ricevitore può commutare in modo indipendente tra banda orizzontale/verticale e bassa/alta, garantendo un utilizzo flessibile.
• Commutazione tramite cavo coassiale: la commutazione tra banda orizzontale/verticale e bassa/alta è semplice ed efficiente tramite 14/18 V e 22 kHz, il che semplifica l'installazione.

Specifiche tecniche

L'LNB Kathrein UAS 572 Twin offre un'ampia gamma di specifiche tecniche che lo rendono la scelta ideale per gli utenti più esigenti

:

• Gamma di frequenza: 10,7-12,75 GHz
• Figura di rumore: 0,7 dB per una qualità dell'immagine chiara e priva di interferenze
• Alloggiamento stente alle intemperie: garantisce un funzionamento affidabile in un'ampia gamma di condizioni atmosferiche
• Materiale di montaggio incluso: per un'installazione facile e veloce subito dopo l'acquisto

Vantaggi per varie applicazioni

L'LNB Kathrein UAS 572 Twin non è adatto solo alle abitazioni private, ma è ideale anche per i sistemi collettivi. Grazie alla sua capacità di alimentazione multipla, può essere facilmente integrato in sistemi esistenti per fornire a più abbonati un segnale televisivo di alta qualità. Inoltre, l'LNB è compatibile con i modelli di antenna Kathrein CAS 60/80/90/120, il che aumenta la flessibilità nella scelta dell'antenna.

Istruzioni di sicurezza

Seguire attentamente le istruzioni di installazione. Assicurarsi che tutti i collegamenti elettrici siano sicuri e che vengano rispettate le misure di protezione dalle intemperie per evitare danni causati dagli agenti atmosferici. In caso di installazione ad alta quota, è necessario adottare le opportune precauzioni di sicurezza.

Suggerimento per l'uso: per garantire la migliore qualità del segnale possibile, si consiglia di allineare con precisione l'LNB dopo l'installazione e di controllarlo regolarmente. Assicurarsi di configurare le uscite in base all'utilizzo del collegamento per sfruttare appieno le potenzialità del prodotto

• Compatibile con due abbonati L'LNB Kathrein UAS 572 Twin consente la ricezione di segnali satellitari per un massimo di due ricevitori, ideale per i sistemi condivisi.
• Compatibile con i principali satelliti Ricezione di segnali in banda Ku, tra cui ASTRA, EUTELSAT e TürkSat, per un'esperienza televisiva versatile.
• Conforme alle specifiche ASTRA Questo prodotto soddisfa gli elevati standard delle specifiche ASTRA per i sistemi di alimentazione universali.
• Facile da installare L'LNB viene fornito con materiale di montaggio che ne facilita l'installazione e l'integrazione nei sistemi esistenti.
• Caratteristiche tecniche eccezionali Con una gamma di frequenza di 10,7-12,75 GHz e una figura di rumore di soli 0,7 dB per un'eccellente qualità del segnale.

•


Caratteristiche del design

• Tipo di LNC: LNC doppio digitale/universale
• Capacità di ricezione multipla

LNC per la ricezione di:

• - Astra
• - Hotbird
• - Eutelsat

Caratteristiche delle prestazioni

• Figura di rumore (tip.) (dB): 0,8
• Guadagno (dB): 50
• 1. Frequenza dell'oscillatore (GHz): 9,75
• 2. Frequenza dell'oscillatore (GHz): 10,6
• 22 KHz Frequenza di commutazione
• 0 KHz Frequenza di commutazione
• Tensione di commutazione LNC 14/18 V
• min. Tensione di alimentazione remota 1, verticale (V): 11,5
• max. tensione di alimentazione remota 1, verticale (V): 14,8
• min. Tensione di alimentazione remota 2, orizzontale (V): 15.5
• max. tensione di alimentazione remota 2, orizzontale (V): 19,5 (V): 19
• min. Frequenza di ingresso, banda bassa (GHz): 10,7
• frequenza di ingresso massima, banda bassa (GHz): 11,7
• min. Frequenza di ingresso, banda alta (GHz): 11,7
• frequenza di ingresso massima, banda alta (GHz): 12,75
• min. Frequenza di uscita, banda bassa (MHz): 950
• frequenza di uscita massima, banda bassa (MHz): 1950
• min. Frequenza di uscita, banda alta (MHz): 1100
• frequenza di uscita massima, banda alta (MHz): 2150
• Consumo di corrente (A): 175
• Disaccoppiamento della polarizzazione (dB): 25

Connessioni di uscita

• Numero di uscite: 2

Proprietà dell'alloggiamento

• Protezione dall'umidità: custodia impermeabile
• Larghezza (cm): 13,5
• Altezza (cm): 23,5
• Profondità (cm): 4,4

Peso (g): 800

Twin LNB (due uscite commutabili)
Due connessioni senza multi-switch aggiuntivo

• Per la ricezione di satelliti in banda Ku,
• come ASTRA, EUTELSAT o TürkSat
• I sistemi di alimentazione sono conformi alle specifiche ASTRA
• per sistemi di alimentazione universali
• Per sistemi comunitari con due polarizzazioni
• e due gamme di frequenza (banda bassa/alta o analogica/digitale)
• Per polarizzazione lineare
• L'alimentazione è fornita tramite un cavo a bassa tensione
• Adatto per l'alimentazione multipla grazie al design compatto
• Protezione completa dell'LNB e delle connessioni dei cavi
• in custodia ventilata, classe di protezione: IP 54

• Qualità del sistema (G/T)
• (a 11,3/12,5 GHz)
• CAS 60: 14,7/15,7 dB/K
• CAS 75: 17,2/18,2 dB/K
• CAS 90: 18,8/19,8 dB/K
• CAS 120: 22,0/23,0 dB/K
• Uscita/impedenza Ohm 2 x connettore F/75 4 x connettore F/75 4 x connettore F/75
• Figura di rumore del sistema di alimentazione/25° dB Tip. 0,8
• Guadagno dB > 50

Il Kathrein UAS 572 è un doppio LNB universale per il collegamento diretto di due ricevitori satellitari digitali. La serie Kathrein UAS è considerata da anni la classe di riferimento nel settore degli LNB.

Caratteristiche del prodotto

• Sistema universale a doppia alimentazione
• Adatto ai riflettori parabolici CAS 60/80/90/120
• Gamma di frequenza 10,70 - 12,75 GHz
• 2 uscite commutabili (14/18 V, 0/22 kHz)
• Consumo di corrente 175 mA
• Compatibile con il multifeed
• Guadagno >50 dB
• Figura di rumore LNB 0,8 dB
• Tipo UAS 572
• Produttore Art.No. 20110018

Sistema di alimentazione Kathrein UAS 572

Produttore:Kathrein
Denominazione:Sistema di alimentazione Univ Twin
Tipo:UAS 572
Design:Twin LNB
Colore:grigio
Con custodia protettiva:sì
Multi-switch integrato:sì
Numero di uscite:2
Alimentazione terrestre:no
Ricezione:altro

Sistema di alimentazione Kathrein UAS 572: ulteriori dettagli

Sistema di alimentazione doppio universale, 10,70-12,75 GHz, 2 uscite commutabili 14-18 V, 0-22 kHz, consumo di corrente tip. 175 mA, compatibile con l'alimentazione multipla

Fornito con: Sistema di alimentazione Kathrein Univ. twin UAS 572, Unità di imballaggio: 1 pezzo, EAN: 4021121468841

Sistema universale a doppia alimentazione 10,70-11,70 e 11,70-12,75 GHz
Per la ricezione di satelliti in banda Ku, come ASTRA, EUTELSAT o TürkSat
Protezione completa dell'LNB e delle connessioni dei cavi in un alloggiamento ventilato, classe di protezione: IP 54
Multifeed-compatibile grazie al design compatto (CAS 60/80/90/120)

- Sistema universale a doppia alimentazione; 10,70-12,75 GHz;
- 2 uscite commutabili (14/18 V, 0/22 kHz);
- consumo di corrente: 175 mA; possibilità di alimentazione multipla
- 2 polarizzazioni (H+V) commutabili con 14/18V;
- 10,70-11,70/11,70-12,75 GHz commutabili con 22 kHz;
- figura di rumore LNB 0,8 dB; guadagno > 50 dB

Kurzinfo: KATHREIN UAS 572 - Convertitore di antenna satellitare - Gruppo Twin-LNB Antenne Produttore KATHREIN-Werke Produttore Art. No. 20110018 Modello UAS 572 EAN/UPC 4021121468841 Descrizione del prodotto: KATHREIN UAS 572 - Convertitore di antenne satellitari Tipo di dispositivo Convertitore di antenne satellitari Dimensioni (larghezza x profondità x altezza) 23,5 cm - 13,5 cm - 4,4 cm Peso 0,8 kg Banda d'onda 10,7 - 11,7 GHz, 11,7 - 12.75 GHz Tipo di convertitore Twin-LNB Descrizione dettagliata Generale Tipo di prodotto Convertitore di antenna satellitare Larghezza 23,5 cm Profondità 13,5 cm Altezza 4,4 cm Peso 0,8 kg Antenna Banda d'onda 10,7 - 11,7 GHz, 11,7 - 12,75 GHz Impedenza 75 Ohm Tipo di convertitore Twin-LNB Connessioni Tipo di connessione 2 x antenna satellitare (connettore F)

KATHREIN UAS 572 - Convertitore d'antenna satellitare - Doppio LNB
