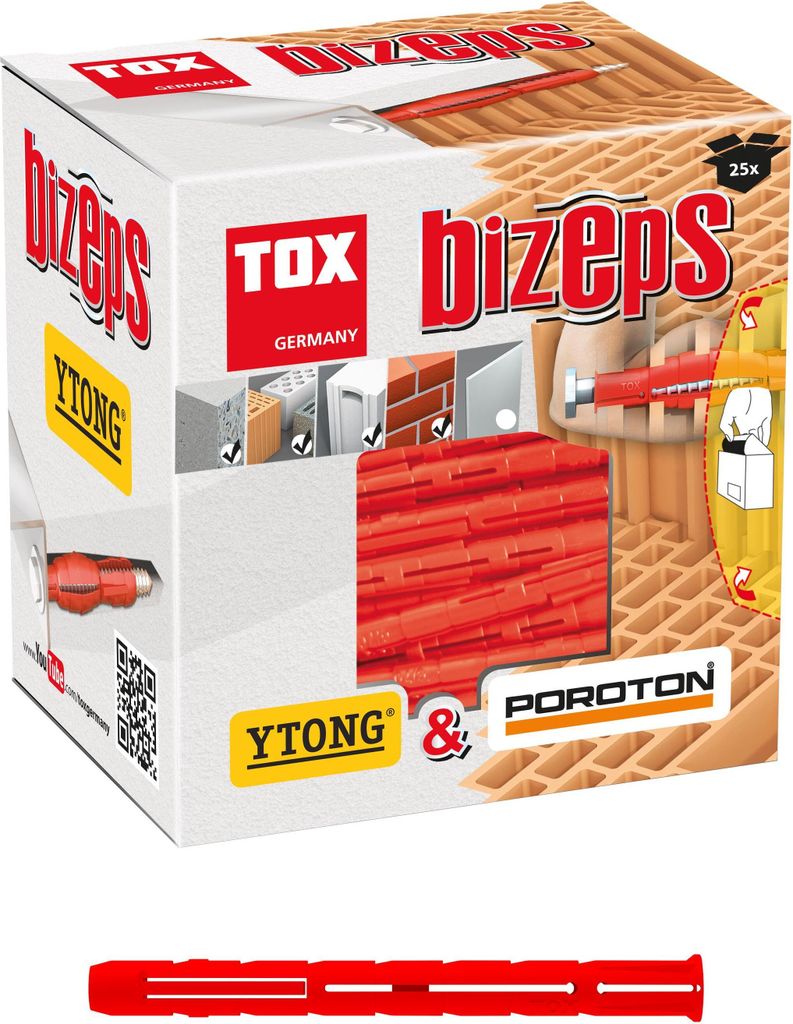

TOX 00910019 TOX BIZEPS 00910019 Spreizdübel Ø 12 mm x 90 mm, 25 St.

Parallel-Spreizdübel Bizeps

• Ideal für Lochstein (Poroton) und Porenbeton (Ytong)
• Extrem hohe Haltwerte
• Spreizt in mehrere Richtungen
• Drehflügel verhindert das Mitdrehen im Bohrloch
• 100% Nylon
• Langer Spreizbereich für sichere Verankerung
• Auch für metrische Gewindestangen geeignet

• Die angegebenen Haltewerte beziehen sich auf Schrauben mit größerem Durchmesser
• Die Verankerungstiefe des Dübels muss eingehalten werden
• Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
• Die empfohlenen Lasen gelten nur für die Montage im Baustoff, nicht für Fugen

Beschreibung & Einsatzbereich

• Mehrfachspreizung durch zwei 2-fach geteilte, um 90 Grad zueinander versetzten Spreizkörper

         mit beweglichen Drehflügeln und flexiblem Dübelhals.

• Große Verankerungstiefe

Verarbeitung & Montage siehe Bild 4

• Bohrloch in der Größe des Dübeldurchmessers erstellen
• In Lochstein ohne Schlag im Drehgang bohren, damit die Stege im Lochstein nicht ausbrechen
• In Beton und Vollstein mit Schlag bohren
• Mindest-Schraubenlänge = Dübellänge + Anbauteildicke + 5 mm
• Vorsteckmontage
• In Vollstein mit dichtem Gefüge ist der kleinstmögliche Schraubendurchmesser zu wählen.



TOX Tassello ad espansione parallela Bizeps 12x90 mm - 25 pezzi - 00910019

Tassello ad espansione parallela Bizeps 12x90 mm - 25 pezzi di TOX, con il codice articolo: 00910019 e l'EAN: 4000909042695

Proprietà

• Ideale per materiali da costruzione friabili e porosi
• Carattere polivalente: tiene anche in muratura mista, come spesso accade negli edifici antichi
• Si espande in più direzioni e garantisce così un ancoraggio sicuro e alti valori di ritenzione
• Sede extra profonda nella muratura
• Le ali rotanti estensibili impediscono la rotazione nel foro di perforazione
• 100% nylon

Descrizione e campo di applicazione

• Espansione multipla grazie ai corpi di espansione in 2 parti sfalsati a 90° l'uno rispetto all'altro
• Ali rotanti mobili
• Collo del tassello flessibile
• Grande profondità di ancoraggio

Lavorazione e installazione

• Eseguire un foro delle dimensioni del diametro del tassello
• Perforazione in calcestruzzo e pietra piena con impatto, in pietra perforata senza impatto
• Installazione a spinta

Vantaggi del prodotto:

• Il vecchio jolly dell'edilizia: Ideale per pareti porose
• Valori di ritenzione estremamente elevati nel mattone forato
• Si espande in più direzioni
• Le ali rotanti impediscono la rotazione nel foro
• 100% nylon
• Lunga gamma di espansione per un ancoraggio sicuro
• Utilizzabile anche con barre filettate metriche

Nota: la lunghezza della vite necessaria si calcola in base alla lunghezza del tassello più lo spessore dell'oggetto di installazione più il diametro della vite! Perfora mattoni forati e a camera cava, nonché calcestruzzo aerato (cemento cellulare) in modalità rotativa (senza impatto).

• Colore: Rosso
• Forma: Bicipite
• Profondità del foro min.(mm): 100
• d(mm): 12
• Ø del foro (mm): 12
• Materiale: Plastica
• Profondità di ancoraggio min.(mm): 90
• L(mm): 90
• Viti ø(mm): 8.0 - 10.0
• Marchio: TOX
• Dimensione (mm): 12x 90
• Contenuto (ST): 25

TOX® Ancorante ad espansione parallela BIZEPS

- Ideale per mattoni forati (Poroton) e calcestruzzo cellulare (Ytong)
- Espansione multipla grazie a due corpi di espansione divisi in due, con ali rotanti mobili e collo d'innesto flessibile
- Lungo campo di espansione per un ancoraggio sicuro
- Valori di tenuta estremamente elevati
- Le ali rotanti impediscono la rotazione nel foro
- Adatto anche per aste filettate metriche

Dati tecnici

Lunghezza: 90 mm
Tipo: PSD-SL 12/90
Diam. trapano: Ø 12 mm Peso: Ø 12 mm Ø: 12 mm
Peso: 7 g

---

Codice articolo: DVE40009090Numero: DVE4000909042695

EAN: 4000909042695

Ancoraggio ad espansione parallela TOX BIZEPS PSD per materiali da costruzione problematici - Ancoraggi TOX (6/70 - 12/90)

Vantaggi:

• Le ali rotanti impediscono la rotazione nel foro.
• Elevata forza di tenuta nei mattoni perforati verticalmente.
• Anche per materiali da costruzione problematici (ad es. mattoni per isolamento termico, vecchie murature).
• ampio raggio di espansione per un ancoraggio sicuro.

Campo di applicazione:

• Per il fissaggio di armadietti elettrici, riscaldatori, lampade, ecc.
• Soprattutto nei mattoni termoisolanti, nei mattoni forati con struttura densa e nella ristrutturazione di vecchi edifici (ad es. muratura in pietra di cava).

Descrizione del prodotto:

• Due spaccature a 2
• sfalsati di 90° l'uno rispetto all'altro
• con ali rotanti mobili
• collo flessibile del tassello e
• Tappo

Lavorazione e installazione:

• Lunghezza minima delle viti = lunghezza del tassello + spessore della parte di montaggio + 1x Ø della vite.
• Combinazione con legno, truciolato e viti distanziatrici.
• I tasselli in plastica non omologati non sono consentiti per applicazioni rilevanti per la sicurezza con carico di trazione costante. Pertanto, non devono essere utilizzati per i rivestimenti dei soffitti e le sospensioni (apparecchi di illuminazione).
• La foratura dei mattoni termoisolanti e dei mattoni forati deve essere eseguita con un movimento rotatorio (senza urti) per evitare che il foro diventi troppo grande o che i nastri dei mattoni forati si rompano
• Nei mattoni pieni con una struttura densa, si deve scegliere il diametro della vite immediatamente più sottile.
• Pre-assemblaggio.


Materiali da costruzione:

• Calcestruzzo
• Mattone forato
• Calcestruzzo aerato
• Mattone pieno

TOX 00910019 TOX BIZEPS 00910019 Spreizdübel Ø 12 mm x 90 mm, 25 St.

Tassello a espansione parallela BIZEPS- Ideale per mattoni forati (POROTON®) e calcestruzzo cellulare (YTONG) - Espansione multipla grazie a due corpi di espansione divisi in due e sfalsati a 90° l'uno rispetto all'altro, con alette rotanti mobili e collo del tassello flessibile - Ampio raggio di espansione per un ancoraggio sicuro - Valori di tenuta estremamente elevati - Le alette rotanti impediscono la rotazione nel foro - Adatto anche per aste filettate metriche

TOX Tassello ad espansione parallelo Bizeps PSD-SL 12/90 Unità: 25 pezzi

Fissaggio standard Tassello ad espansione parallelo Bizeps 12/90 KT, cod. art. 00910019
