ACO Self ® Entwässerung Baukasten Stirnwand mit Stutzen

Drenaggio ACO Self® - sistema modulare

Il sistema modulare del drenaggio ACO Self® combina la massima qualità con un design di alto livello. Tutti i canali e le griglie possono essere combinati a piacere. Le coperture delle griglie possono essere calpestate dalle auto e soddisfano i requisiti intorno alla casa. Le diverse superfici si adattano a pavimentazioni di alta qualità e offrono un'ampia gamma di opzioni di design.

Corpi di canale in calcestruzzo polimerico - Euroline

Vantaggi del prodotto

• Corpo canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto con la capacità di carico inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm

Dimensioni

• Lunghezza 1000 [mm], larghezza 118 [mm], altezza 97 [mm]
• Lunghezza 500 [mm], larghezza 118 [mm], altezza 97 [mm]

Corpo del canale in calcestruzzo polimerico - Euroline con raccordo

Vantaggi del prodotto

• Corpo canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto portante inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm
• elemento di canale da 1 m con raccordo DN 100 stampato per il collegamento alla tubazione interrata
• Sifone per odori con sifone a foglia integrato installabile in un secondo momento

Dimensioni

• Lunghezza 1000 [mm], larghezza 118 [mm], altezza 97 [mm]

Cassetta di ingresso senza griglia


Vantaggi del prodotto

• Corpo del canale in calcestruzzo polimerico
• Con sezione trasversale a V
• Sezione libera del canale
• Chiusura della griglia senza viti
• Sigillabile secondo la norma DIN EN 1433

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto portante inferiore determina la classe massima nell'applicazione
• Classe del corpo del canale max. B 125
• Larghezza nominale 100 mm
• cassetta di ingresso da 0,5 m con secchio per fanghi integrato per una facile pulizia
• Trappola per odori utilizzabile come opzione
• Apertura di scarico DN 100
• Non adatto al canale piatto Euroline 60

Dimensioni

• Lunghezza 500 [mm], larghezza 118 [mm], altezza 300 [mm]

Corpo del canale in plastica - esalina


Vantaggi del prodotto

• Corpo del canale in plastica (PP)
• Bordo in gesso
• Sezione libera del canale
• Blocco della griglia senza viti
• Protezione contro lo scivolamento e lo spandimento

Informazioni sul prodotto

• Conforme alla direttiva sui prodotti da costruzione
• Quando si combinano canale e griglia, il prodotto con la capacità di carico inferiore determina la classe massima nell'applicazione
• Classe del corpo canale max. auto transitabile
• La guida di taglio consente di segare elementi da mezzo metro
• 8 punti di connessione a bussola per il collegamento di scarico verticale
• Istruzioni di installazione direttamente su ogni canale

Dimensioni

• Lunghezza 1000 [mm], larghezza 129 [mm], altezza 80 [mm]

Griglie standard

Informazioni sul prodotto

• Quando si combinano un canale e una griglia, il prodotto portante inferiore determina la classe massima dell'applicazione

Griglia a maglie 30/10:

Materiale	Lunghezza (mm)	Larghezza (mm)	Classe	Dimensione dell'apertura di ingresso (mm)	Sezione trasversale dell'ingresso	Codice articolo
Acciaio zincato	1000	118	Accessibile in auto	9	729	310310
Acciaio zincato	500	118	Accessibile in auto	9	729	310311

Griglia a barre:

Materiale	Lunghezza (mm)	Larghezza (mm)	Classe	Dimensione dell'apertura di ingresso (mm)	Sezione trasversale dell'ingresso	Codice articolo
Acciaio zincato	1000	118	Accessibile in auto	12	468	38516
Acciaio zincato	500	118	Accessibile in auto	12	468	38517
Griglia antiscivolo microgrip in plastica	1000	118	Adatta per autovetture	8	254	319250
Griglia antiscivolo microgrip in plastica	500	118	Accessibile all'auto	8	254	319251

Griglia in ghisa:

Materiale	Lunghezza (mm)	Larghezza (mm)	Classe	Dimensioni dell'apertura di ingresso	Sezione trasversale dell'ingresso	Articolo n.
Ghisa EN-GJS	500	118	B 125	12	470	310309

Pannello terminale combinato:

• per l'inizio e la fine della grondaia
• in polipropilene
• senza raccordo
• Colore: nero

Adatto solo per Hexaline, Hexaline 2.0 ed Euroline.

Parete terminale:

• per l'estremità della grondaia
• in polipropilene
• con raccordo DN 100
• Colore: nero

Adatto solo per Hexaline, Hexaline 2.0 ed Euroline.

Raccordo di scarico verticale:

• per attacco DN 100
• Colore: nero

Adatto solo per Hexaline e Hexaline 2.0.

Informazioni sul prodotto

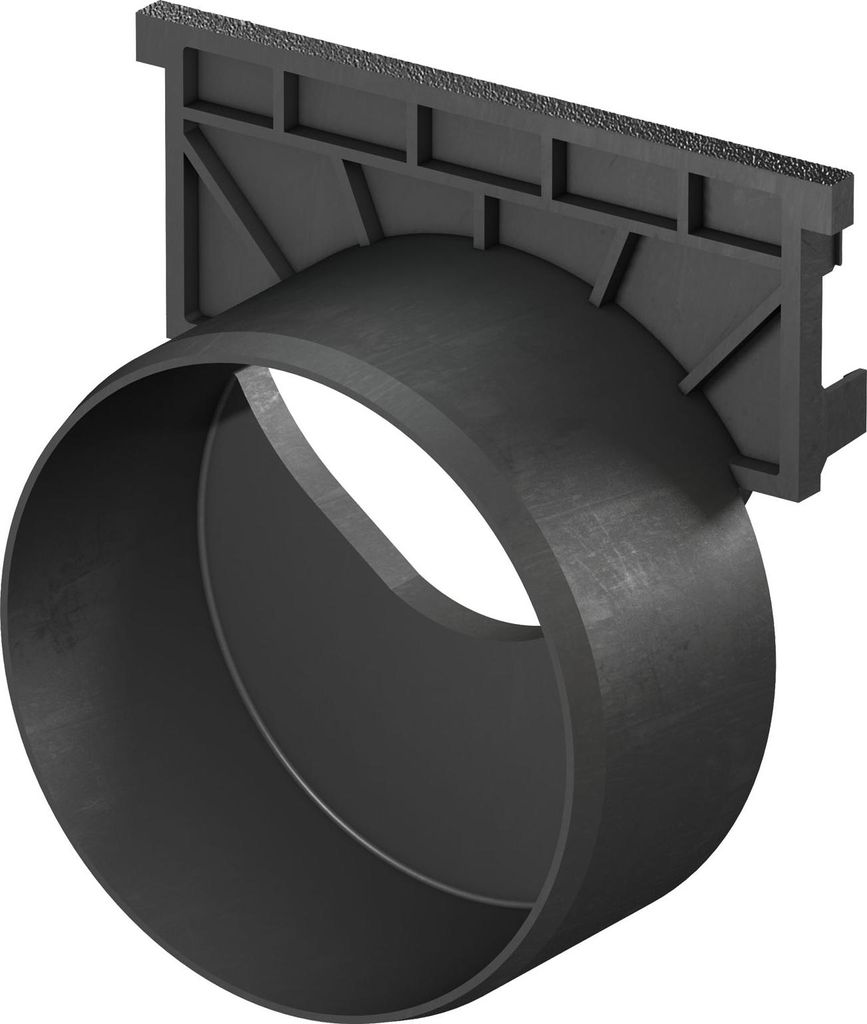

Parete anteriore ACO Self

La parete frontale Aco Self® è prodotta per i sistemi Euroline ed Hexaline. È adatta all'estremità della grondaia. Il raccordo DN100 consente all'acqua piovana di defluire all'estremità.

Vantaggi

• plastica robusta
• installazione semplice
• non invadente
• scarico integrato

• Parete frontale Aco Self® con raccordo di scarico per Euroline ed Hexaline
• plastica stabile
• scarico integrato
• installazione semplice
• discreto

Parete terminale con raccordo ACO HEXALINE DN110.

Parete terminale con raccordo in plastica DN 110 per il sistema ACO Hexaline. ACO Hexaline 2.

Caratteristiche:

• sistema di canalizzazione leggero, facile da trasportare e da installare
• Materiale: plastica
• impiego universale: aree intorno alla casa, ingressi di garage, terrazze, marciapiedi, piste ciclabili

Completate i vostri canali ACO EuroLine e HexaLine con il pannello terminale ACO abbinato. Questo pannello terminale nero, realizzato in robusto polipropilene, è ideale per l'estremità del canale. Con un raccordo DN 100, consente un drenaggio efficiente dell'acqua piovana all'estremità."

Parete di fondo con raccordo nero per Hexaline 2.0 ed Euroline   Adatto per Hexaline 2.0 Euroline   Descrizione del prodotto Per l'estremità della grondaia Con raccordo DN 110 Colore: nero Materiale: plastica (PP)
