Morsetto orizzontale (misura 2 / piede orizzontale) - 93021 di AMF, nella categoria: Morsetti orizzontali, con il codice articolo: 93021 e il codice EAN: 4020772093020

con piede orizzontale Ulteriori informazioni tecniche: - C: 26mm - D: 5,6mm - Vite di pressione: M6 x 35 - HW min.: -1,5mm - L1: 162mm - F1: 1kN - Altezza totale: 44mm - L: 12,7mm - a*: 90° - Design: piede orizzontale - F: 16mm - P: 38mm - K: 6mm - A: 6mm - HW max.: 5mm - H1: 45mm - H2: 68mm - M1: 28,5mm - F2: 1,2kN - I: 13,2mm - B: 64mm - E: 32mm - M: 19,5-29,5mm - H: 24mm - N: 42mm - Lunghezza totale: 162mm - D1: 5,5mm

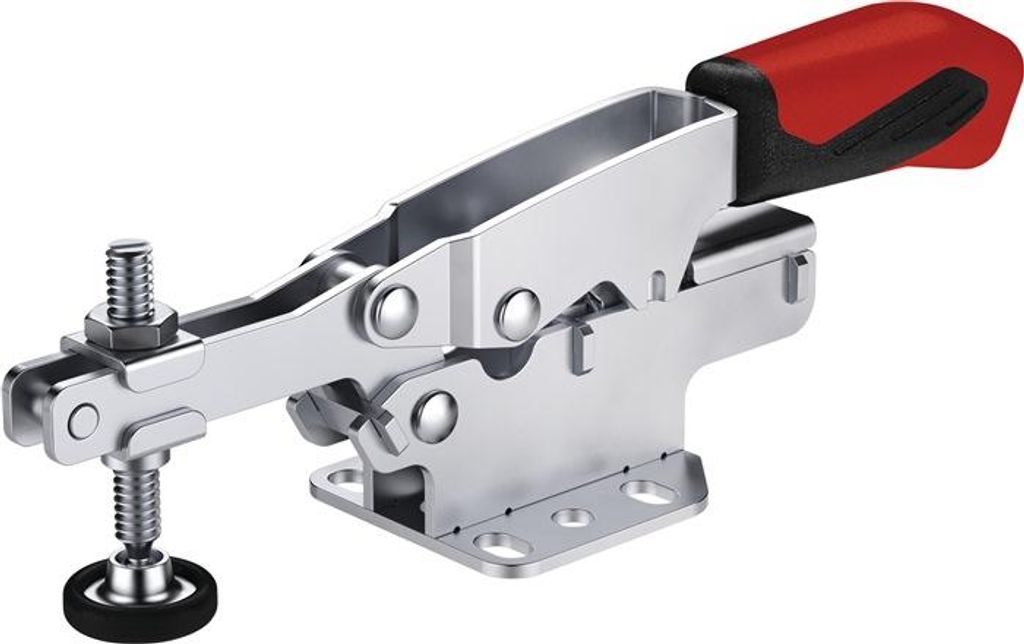

Morsetto orizzontale con base orizzontale tipo 6830

- Rivetti in acciaio inox
- Boccole dei cuscinetti cementate a partire dalla misura 2
- Punti di appoggio ingrassati
- Braccio di tenuta aperto




- Zincato, passivato



Tabella delle dimensioni:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. -1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5-29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
- 90°

* L'angolo di apertura può essere modificato inserendo un perno di arresto.

Dati tecnici:
Lunghezza totale: 176 mm
Dimensioni: 2
Altezza di serraggio: 44 mm
Forza di serraggio F1: 1 kN
Forza di serraggio F2: 1,2 kN
Vite di pressione: M6 x 35
Peso: 185 g

Codice articolo D4217440020Numero: D4217440020

Morsetto orizzontale con base orizzontale, zincato e passivato

Esecuzione: Morsetto orizzontale con braccio di sostegno aperto e base orizzontale. Zincato e passivato. I rivetti in acciaio inox scorrono in boccole cementate, non per le misure 0 e 1 a causa di limiti di spazio. Punti di appoggio ingrassati. Elemento di bloccaggio di sicurezza con protezione per le dita. Protezione contro la perdita della vite di pressione all'estremità del braccio di serraggio.

La fornitura comprende: completo di vite di pressione temprata e rinvenuta, zincata.

Morsetto orizzontale, con base orizzontale

- Zincato, passivato
- Rivetti in acciaio inox
- Boccole dei cuscinetti cementate a partire dalla misura 2
- Punti di appoggio ingrassati
- Braccio di presa aperto

- Adatto anche per l'industria alimentare

con base orizzontale

con base orizzontaleCaratteristiche C: 26mm D: 5,6mm Vite di pressione: M6 x 35 HW min.: -1,5mm L1: 162mm F1: 1kN L: 12,7mm a*: 90° Costruzione: base orizzontale F: 16mm P: 38mm K: 6mm A: 6mm HW max.h1: 45mm H2: 68mm M1: 28,5mm I: 13,2mm F2: 1,2kN B: 64mm E: 32mm M: 19,5-29,5mm H: 24mm N: 42mm D1: 5,5mm Altezza di bloccaggio: 24mm Lunghezza bloccata: 162mm Altezza bloccata: 45mm Forza di tenuta F2: 1,2 kN Forza di tenuta F1: 1 kN Ø foro: 5,6mm

Morsetto orizzontale 6830 taglia 2 AMF Unità: 1 pezzo

N. 6830 Base orizzontale misura 2

Produttore: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, [email protected]

Morsetto orizzontale, con piede orizzontale - Zincato, passivato - Rivetti in acciaio inox - Boccole dei cuscinetti cementate a partire dalla dimensione 2 - Punti di appoggio ingrassati - Braccio di presa aperto - Adatto anche per l'industria alimentare Fornito completo di vite di pressione temprata e rinvenuta, zincata. Dimensione: 2 Nome del marchio: AMF Nome del produttore: Andreas Maier GmbH & Co. KG F2: 1,2 kN alfa: 90 ° L: 12,7 mm L1: 162 mm M: 19,5-29,5 mm N: 42 mm P: 38 mm K: 6 mm F: 16 mm M1: 28,5 mm I: 13,2 mm HW max.: 5 mm HW min.: -1,5 mm H2: 68 mm H: 24 mm E: 32 mm D1: 5,6 mm B: 64 mm H1: 45 mm C: 26 mm F1: 1 kN Vite di pressione: M6 x 35 Peso: 185 g A: 6 mm D: 5,6 mm Numero di parte del produttore: 93021
