Interruttore a impulso ELTAKO, 1 contatto di chiusura, a potenziale zero, 16 A/250 V CA, 1 pz.

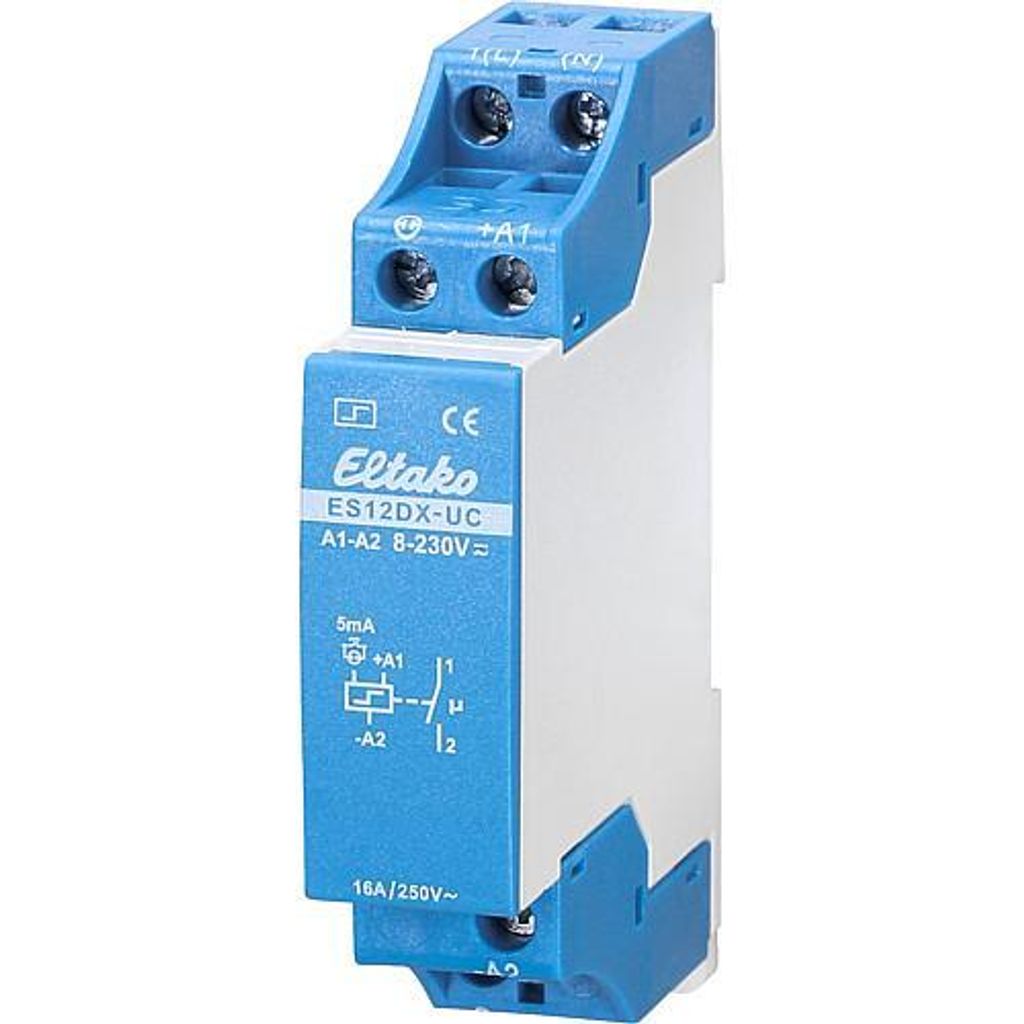

Interruttore a impulsi Eltako ES12DX-UC

Produttore:Eltako
Denominazione:Interruttore a impulsi 16A,1S,250VAC
Tipo:ES12DX-UC
Funzione:interruttore elettronico
Tipo di montaggio:Guida DIN
Larghezza in unità di divisione:1
Profondità di montaggio:58 mm
Numero di contatti come contatto NA:1
Tensione di controllo 1:12..230 V Tensione di controllo 1:AC/DC Frequenza della tensione di controllo 1:50 Hz Tensione di controllo 2:230 V Frequenza della tensione di controllo 2:50 Hz Tensione di controllo 2:AC Frequenza della tensione di controllo 2:50 Hz .230 V
Tipo di tensione di controllo 1:AC/DC
Frequenza della tensione di controllo 1:50 Hz
Tensione di controllo 2:230 V
Tipo di tensione di controllo 2:AC
Frequenza della tensione di controllo 2:50 Hz
Corrente nominale di commutazione:16 A
Carico max. lampada a incandescenza:2000 ACarico massimo della lampada a incandescenza: 2000 W
Carico massimo dellalampada fluorescente: 1000 VA.Carico massimo delle lampade fluorescenti: 1000 VA
Carico massimo delle lampade fluorescenti (commutazione in duo): 2000 W Carico massimo delle lampade fluorescenti (commutazione in coppia): 1000 VA
Max. Carico lampade fluorescenti (compensazione in parallelo): 500 VA
Max. Corrente di commutazione (cos phi 0,6):4 A
Adatto al funzionamento manuale:no

Interruttore a impulsi Eltako ES12DX-UC: ulteriori dettagli

1 Contatto NA a potenziale zero 16A/250V AC, 230V Lampade LED fino a 600W, lampade a incandescenza 2000W. Nessuna perdita in standby. Dispositivo per montaggio su guida DIN-EN 60715 TH35. 1 unità = 18 mm di larghezza, 58 mm di profondità. Grazie alla tecnologia duplex (DX) brevettata da Eltako, i contatti normalmente privi di potenziale possono ancora commutare in zero crossing quando si commuta una tensione di 230V AC 50Hz, riducendo così drasticamente l'usura. A tal fine, è sufficiente collegare il conduttore N al terminale (N) e L a 1 (L). In questo modo si ottiene una perdita in standby di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non commutano da soli all'incrocio dello zero, il conduttore (N) non deve essere collegato, poiché il ritardo di chiusura aggiuntivo avrebbe l'effetto opposto. Tensione di controllo universale 8...230V UC all'ingresso di controllo +A1/-A2 o 230V con corrente di lampada a bagliore fino a 5mA all'ingresso di controllo (L)/A2 (N). Non è consentito l'uso contemporaneo di due potenziali agli ingressi di controllo. Rumore di commutazione molto basso. 1 contatto NA a potenziale zero 16A/250V CA, 230V Lampade LED fino a 600W, lampade a incandescenza 2000W. Nessuna perdita in standby. Dispositivo di montaggio su guida DIN per installazione su guida DIN-EN 60715 TH35. 1 unità di passo = 18 mm di larghezza, 58 mm di profondità. Grazie alla tecnologia duplex (DX) brevettata da Eltako, i contatti normalmente privi di potenziale possono ancora commutare in zero crossing quando si commuta una tensione di 230V AC 50Hz, riducendo così drasticamente l'usura. A tal fine, è sufficiente collegare il conduttore N al terminale (N) e L a 1(L). In questo modo si ottiene una perdita in standby di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non commutano da soli all'incrocio dello zero, (N) non deve essere collegato, poiché il ritardo di chiusura aggiuntivo avrebbe l'effetto opposto. Tensione di controllo universale 12...230V UC all'ingresso di controllo +A1/-A2 o 230V con corrente di lampada a bagliore fino a 5mA all'ingresso di controllo (L)/A2 (N). Non è consentito l'uso contemporaneo di due potenziali agli ingressi di controllo. Rumore di commutazione molto basso. La tecnologia ibrida all'avanguardia combina i vantaggi del controllo elettronico senza usura con le elevate prestazioni dei relè speciali. Grazie all'uso di un relè bistabile, non si verificano perdite di potenza o riscaldamento della bobina anche quando è accesa. Il contatto del relè può essere aperto o chiuso durante la messa in servizio e si sincronizza al primo azionamento. L'assegnazione dei morsetti è identica a quella dell'interruttore a impulsi elettromeccanico S12-100-. Se questo interruttore a impulsi si trova in un circuito monitorato con un sezionatore di campo FR12-230V, non è necessario un carico di base aggiuntivo. Tuttavia, la tensione di monitoraggio dell'FR12-230V deve essere impostata al massimo e il controllo avviene solo tramite A1-A2. L'elettronica non dispone di un'alimentazione propria e pertanto non consuma energia in nessuna delle due posizioni dei contatti. La corrente di controllo, che attiva il microcontrollore, scorre solo durante il breve impulso di controllo di soli 0,2 secondi. Il microcontrollore legge l'ultimo stato di commutazione dalla sua memoria non volatile, commuta il relè bistabile nella direzione opposta e scrive il nuovo stato di commutazione nella memoria.

Fornito con: Interruttore a impulsi Eltako 16A,1S,250VAC ES12DX-UC, unità di imballaggio: 1 pz, EAN: 4010312107959

L'interruttore a impulsi Eltako ES12DX-UC offre una soluzione innovativa per una commutazione efficiente senza perdite in standby. Grazie alla sua tecnologia duplex brevettata, garantisce una significativa riduzione dell'usura e consente una commutazione precisa all'incrocio dello zero. Grazie al suo design compatto, l'interruttore può essere facilmente montato su una guida DIN. La tensione di controllo universale e il basso consumo energetico lo rendono la scelta ideale per le installazioni moderne. Caratteristiche: - Commutazione efficiente senza perdite in standby - Tecnologia duplex brevettata per ridurre l'usura - Commutazione precisa all'attraversamento dello zero - Design compatto per una facile installazione - Tensione di controllo universale e basso consumo energetico Dati tecnici: - Tensione di funzionamento: 8...230 V - Corrente di commutazione: 16 A - Frequenza: 50...50 Hz - Tipo di montaggio: guida DIN - Contatti: 1 contatto NA - Profondità di montaggio: 58 mm Contenuto della fornitura: - 1x interruttore a impulsi - 1x istruzioni per l'uso
