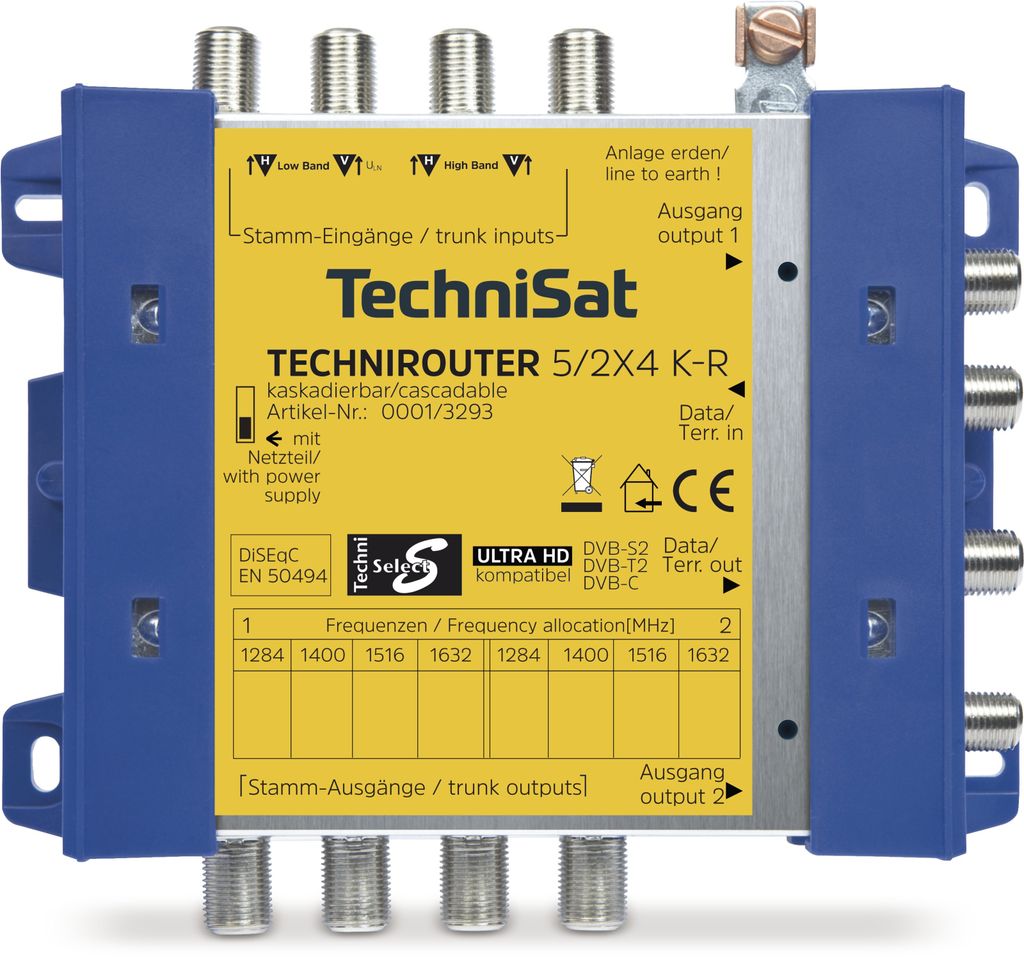

TechniSat TECHNIROUTER 5/2x4 K-R - canale di ritorno compatibile

La soluzione digitale monocavo senza restrizioni di programma!

Il TECHNIROUTER è la soluzione digitale monocavo senza un nuovo cavo! Per la prima volta, esiste una soluzione monocavo senza limitazioni di programma. Non si era mai visto prima! Le strutture di cavi esistenti nelle proprietà denziali possono essere aggiornate con i segnali digitali satellitari da una posizione satellitare senza posare nuovi cavi.

Di cosa bisogna tener conto?

Le prese, i distributori e gli amplificatori esistenti devono essere sostituiti con componenti compatibili con il satellite. È importante assicurarsi che tutti i componenti siano dotati di un bypass CC e che le prese passanti, in particolare, abbiano due bypass CC. Il bypass CC è necessario per il trasporto del segnale DiSEqC. I 13/18 V del ricevitore non sono necessari come comando di commutazione, ma per trasportare i comandi DiSEqC al TechniRouter. Naturalmente, anche i cavi coassiali esistenti devono essere controllati per verificarne l'idoneità al satellite.

Come funziona il sistema di controllo?

I ricevitori compatibili con il TECHNIROUTER controllano l'unità base del TECHNIROUTER e si collegano a cascata in modo digitale tramite DiSEqC livello 1.0 con il protocollo EN 50494. Questo protocollo viene utilizzato per avviare ed eseguire la selezione delle frequenze/programmi dei transponder nel TECHNIROUTER. Il TECHNIROUTER crea otto frequenze di uscita generate nella gamma di frequenze IF 950-2150 MHz, attraverso le quali i singoli abbonati possono ricevere tutti i programmi digitali senza limitazioni. È possibile ricevere sia le bande basse che quelle alte.

Quanti abbonati possono essere serviti?

Ogni TECHNIROUTER può servire fino a otto abbonati. Se otto connessioni non sono sufficienti, è possibile collegare ulteriori cascate all'unità di base.
Se è necessario un numero ancora maggiore di connessioni per gli abbonati, o se si desidera una combinazione con multi-switch (cablaggio a stella), è possibile combinare il tutto con l'ausilio di multi-switch della serie 5 o 9, nonché dei relativi accessori come amplificatori, distributori o splitter.

Quale LNB è necessario e come viene alimentato?

È possibile utilizzare i normali LNB quattro. L'unità base TECHNIROUTER fornisce la tensione di funzionamento per l'LNB quattro e anche per qualsiasi cascata a monte.

Canale di ritorno incluso!

Il percorso del segnale terrestre dei TECHNIROUTER di questa famiglia è stato progettato fin dall'inizio per la trasmissione di segnali di ritorno, in modo che i TECHNIROUTER possano essere utilizzati come parte del percorso di trasmissione tra il punto di trasferimento domestico (HÜP) dell'operatore di rete via cavo e il modem via cavo del cliente finale. Anche se i vantaggi della ricezione satellitare vengono sfruttati per la ricezione televisiva attraverso il sistema monocavo SCR, essi consentono di utilizzare contemporaneamente i cavi coassiali già posati per l'accesso a Internet e la a via cavo a banda larga senza dover installare ulteriori crossover di alimentazione. Di norma, l'ingresso terrestre del TECHNIROUTER viene collegato all'HÜP.

Dati tecnici

Condizioni ambientali Funzionamento

• Temperatura ambiente: -25 ... 55 °C
• Umidità: 10 ... 75 %

Caratteristiche generali

• Caratteristiche principali: DiSEqC secondo EN 50494
• Caratteristiche principali: 1 posizione di orbita senza restrizioni
• Caratteristiche principali: Adatto per il canale di ritorno
• Caratteristiche principali: non è necessario un nuovo passaggio dei cavi
• Caratteristiche principali: utilizzo a risparmio energetico senza alimentatore
• Caratteristiche principali: può essere integrato in un sistema di distribuzione a più interruttori

Attenuazione passante

• Sat: 2 ... 5 dB
• Terrestre: 2 ... 3 dB

Uscita a cavo singolo

• Gamma di frequenza di uscita: 5 ... 2.150 MHz
• Numero di canali di uscita: 2 x 4
• Frequenza dei canali di uscita: 1284, 1400, 1516, 1632 MHz
• Frequenza Sat: 950 ... 2.150 MHz
• Frequenza terrestre: 65 ... 862 MHz

Gamma di ricezione

• Canale di ritorno: 5 ... 65 MHz
• Terrestre: 65 ... 862 MHz
• Sat: 950 ... 2.150 MHz

Disaccoppiamento

• Collegamenti: 45 dB

Sintonizzatore

• Predisposizione per TECHNIROUTER: Sì

Dati tecnici: Sì

• Ingressi Sat: 4
• Ingressi terrestri: 1
• Numero di connessioni via cavo: 2
• Abbonati per cavo: massimo 4

Amplificazione

• Sat: 17 ... 22 dB
• Terrestre: -12 dB

Alimentazione

• Consumo di energia: 210 mA @13V (per uscita SCR)

Informazioni brevi: TechniSat TechniRouter 5/2x4 K-R - Multiswitch satellite/segnale terrestre Gruppo Accessori Produttore TechniSat Produttore Art. Nr. 0001/3293 EAN/UPC 4019588132931 Descrizione del prodotto: TechniSat TechniRouter 5/2x4 K-R - Multiswitch satellitare/segnale terrestre Tipo di prodotto Multiswitch satellitare/segnale terrestre Dimensioni (larghezza x profondità x altezza) 14 cm x 3. 3 cm x 13 cm Peso 400 g Descrizione dettagliata Tipo di prodotto Multiswitch satellitare/segnale terrestre.3 cm x 13 cm Peso 400 g Descrizione dettagliata Generale Tipo di prodotto Multiswitch segnale satellitare/terrestre Gamma di frequenza 950 - 2150 MHz, 65 - 862 MHz Larghezza 14 cm Profondità 3,3 cm Altezza 13 cm Peso 400 g Connessioni Connessioni 4 x antenna satellitare - connettore F Connessione terrestre - connettore F Uscita loop-through terrestre - connettore F 6 x uscita loop Antenna satellitare - connettore F
