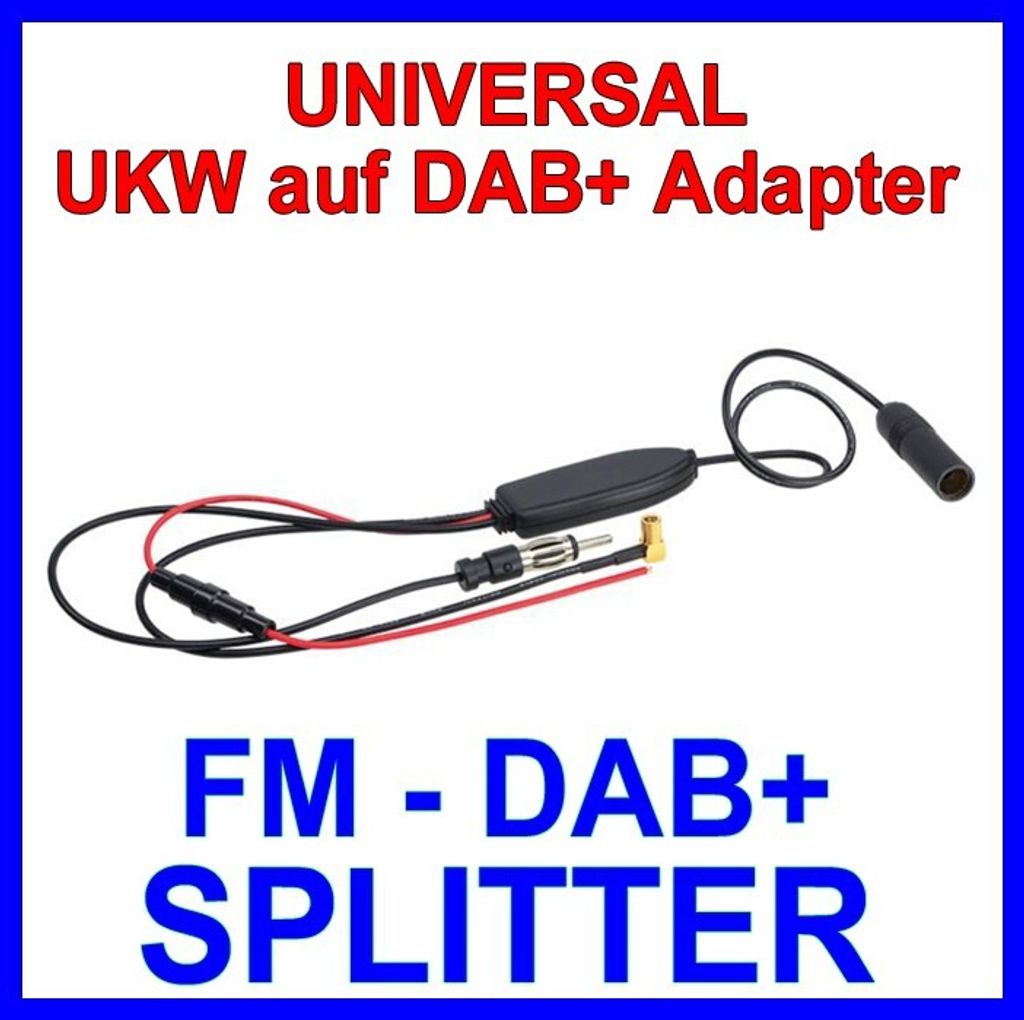

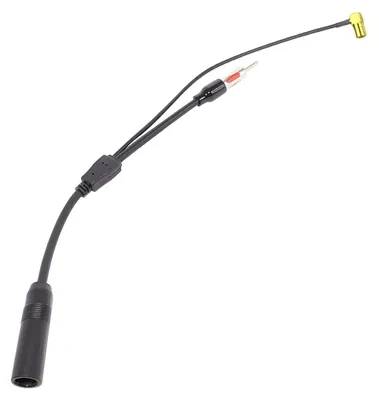

Divisore di antenna ACV 151000-30, compatibile AM/FM DAB+, con connettori DIN (femmina) > DIN (maschio) / SMB (femmina)

Il divisore di antenna ACV 151000-30 è la soluzione ideale per chi desidera aggiungere una radio DAB+ al proprio veicolo, senza dover installare un'antenna adesiva antiestetica sul parabrezza. Questo divisore utilizza il segnale dell'antenna passiva esistente del veicolo (antenna a stelo) e lo divide, senza perdite, in un ramo analogico FM e un ramo digitale DAB+.

Grazie all'amplificatore a basso rumore integrato, il segnale viene elaborato attivamente, garantendo una ricezione stabile, soprattutto nelle regioni con un livello di segnale più debole. L'installazione è semplice e avviene tramite connessione diretta tra l'antenna e la nuova radio.



Dati tecnici:

• Tipi di ricezione: AM/FM, DAB+
• Applicazioni:
  • Divisore di antenna DAB+ per antenne compatibili con AM/FM e DAB+
  • Ricezione DAB+ per impianti antenna senza amplificatore attivo
• Montaggio: Interno del veicolo
• Dimensioni: Lunghezza = 6,96 cm / Larghezza = 2,49 cm / Altezza = 1,04 cm
• Connessioni:
  • Ingresso AM/FM: DIN (femmina) / RG174 / Lunghezza = 30 cm
  • Connessione DAB+: SMB (femmina) / RG174 / Lunghezza = 30 cm
  • Uscita AM/FM: DIN (maschio) / RG174 / Lunghezza = 30 cm
• Frequenze:
  • AM: 150 kHz - 1710 kHz
  • FM: 87,5 MHz - 108 MHz
  • DAB+: 174 MHz - 240 MHz
• Guadagno:
  • AM/FM: 10 dB
  • DAB+: 20 dB
• Alimentazione:
  • AM/FM
  • DAB/DAB+: +12V esterno
• Assorbimento di corrente:
  • AM/FM
  • DAB+: 28mA max.
• Fusibile: 500mA



Controllo di esperti ACR-Bielefeld:

• Nessuna antenna adesiva necessaria: L'aspetto del veicolo rimane originale, poiché viene utilizzata l'antenna esterna esistente.
• Amplificazione del segnale attiva: L'amplificatore 12V integrato migliora la qualità della ricezione per FM e DAB+.

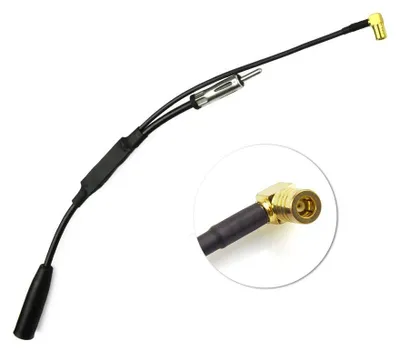

• Integrazione semplice: Connettore e presa DIN per la parte FM, connettore angolato SMB per il collegamento DAB+.
• Requisito: Adatto solo per antenne passive (antenne senza amplificatore integrato nella base).



Consiglio da meccanico esperto:

Prima dell'acquisto, verificate se la vostra antenna originale è un'antenna a stelo passiva. Con le antenne attivamente amplificate (ad esempio, molte antenne "shark" o antenne a stelo corte con alimentazione phantom), questo splitter non funzionerà, poiché i filtri dell'antenna originale bloccano già le frequenze DAB. Collegate il cavo remoto blu dello splitter direttamente all'uscita "Auto-Antenna" o "Remote" della vostra radio per attivare l'amplificatore.












Splitter d'antenna AM/FM DAB+

serie acv

Gli splitter d'antenna della serie acv sono caratterizzati da elevate prestazioni di ricezione per una riproduzione DAB+ stabile anche in condizioni sfavorevoli.

Design compatto per un'installazione facile e nascosta anche in spazi ristretti.

Per le seguenti applicazioni:

Sdoppiatore d'antenna DAB+ per antenne AM/FM DAB+ adatte
Ricezione DAB+ per sistemi d'antenna senza amplificatore d'antenna passivo

Nota:

Collegamento AM/FM: DIN(f) > DIN(m)
Collegamento DAB+: SMB(f)

rosso: +12V antenna remota

In caso di problemi di ricezione:

Controllare la continuità del cavo dell'antenna e dell'adattatore dell'antenna
Controllare il telecomando dell'antenna +12V

Controllare che il veicolo non subisca interferenze dall'illuminazione a LED installata in seguito
Controllare che il veicolo non subisca interferenze dai convertitori di tensione / alimentatori installati in seguito Adattatore di ricarica USB
Controllare che il veicolo non subisca interferenze dagli stadi di uscita digitale installati in seguito

Tipi di ricezione:
AM/FM
DAB+

Installazione:
Interno del veicolo

Dimensioni:
L = 6,96 cm / L = 2,49 cm / H = 1,04 cm

Collegamento:
Ingresso AM/FM: DIN(Ff) / RG174 / L=30 cm
Collegamento DAB+: SMB(f) / RG174 / L=30 cm
Collegamento AM/FM: DIN(m) / RG174 / L=30 cm

Gamma di frequenza:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Guadagno:
AM/FM 10dB
DAB+: 20dB

Alimentazione:
AM/FM
DAB/DAB+: +12V esterno

Consumo:
AM/FM
DAB+: 28mA max.

Fusibile:
500mA

Opzionale:
Adattatore antenna ISO(f)>DIN(m) > Articolo:1500-00
Adattatore antenna DIN(f)>ISO(m) > Articolo: 1501-00
Adattatore antenna Fakra(m)>DIN(m) passivo > Articolo: 1524-11
Adattatore antenna SMB(m)>SMA(m) > Articolo: 1502-29
