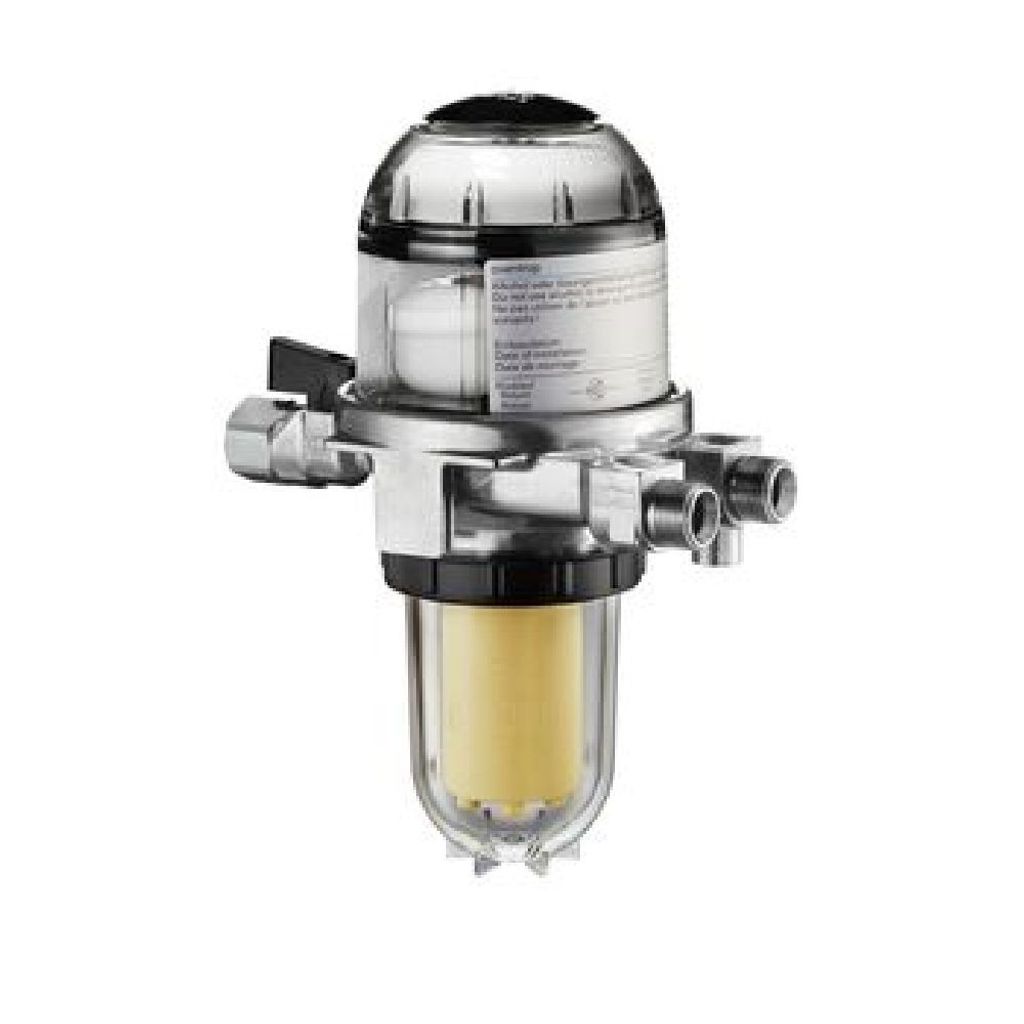

OVENTROP Ölfilter/Entlüfter "Toc-Duo-3" G3/8 IG x G3/8 AG, Siku 25-40my

OVENTROP combinazione filtro olio da riscaldamento / disaeratore olio da riscaldamento "Toc-Duo-3"

da utilizzare solo in modalità di aspirazione per impianti a linea singola con ritorno in linea

• Alloggiamento del disaeratore in metallo per il montaggio a parete e valvola di intercettazione.
• Alloggiamento del filtro e del galleggiante in plastica trasparente per il controllo del funzionamento.
• Il raccordo è dotato di valvola di intercettazione, staffa a parete e coppa del filtro.
• Incl. staffa a muro
• Attacco lato serbatoio: filettatura femmina G 3/8 per raccordi a compressione da 6, 8, 10 o 12 mm
• Attacco lato bruciatore: G 3/8 AG con cono interno
• Inserto filtrante: Siku 25-40 µm
• portata massima dell'ugello: 110 l/h di olio combustibile EL
• portata massima di ritorno: 120 l/h gasolio EL
• Capacità di sfiato: min. 6 l/h aria
• Costruttore: Oventrop GmbH & Co KG
• Soggetto a modifiche tecniche

Combinazione filtro-aria per gasolio Oventrop "Toc-Duo-3" per il filtraggio e la disaerazione automatica del gasolio da riscaldamento.

La pompa del bruciatore aspira il gasolio attraverso il condotto di aspirazione, la valvola di intercettazione, il filtro e la valvola di non ritorno. Il filtro trattiene le particelle di sporco. Una piccola quantità di olio viene pompata dalla pompa del bruciatore all'ugello e bruciata (circa 1 litro di olio all'ora per ogni 10 kW di potenza di riscaldamento). L'eccesso viene convogliato attraverso la linea di ritorno alla sezione di disaerazione. L'aria e il degassamento salgono e vengono scaricati nell'atmosfera attraverso una valvola a galleggiante. L'olio disaerato viene restituito alla linea di alimentazione tramite una valvola a membrana. Di conseguenza, solo la quantità utilizzata viene aspirata dal serbatoio attraverso il tubo di aspirazione e il filtro. Allo stesso tempo, il calore di lavoro della pompa dell'olio viene utilizzato per preriscaldare l'olio. Durante il funzionamento, il livello di riempimento nella parte inferiore del cofano del disaeratore è relativamente costante. A seconda delle condizioni di funzionamento, questa parte può anche riempirsi completamente. Se l'olio di riscaldamento entra nella parte superiore con il galleggiante di sicurezza, il disaeratore deve essere sostituito.

OVENTROP Ölfilter/Entlüfter "Toc-Duo-3" G3/8 IG x G3/8 AG, Siku 25-40my

Kombination Heizölfilter / Heizölentlüfter "Toc-Duo-3"für den Einsatz nur im Saugbetrieb für Einstrangsysteme mit Rücklaufzuführung. Entlüftergehäuse aus Metall für Wandmontage und Absperrventil. Filter- und Schwimmergehäuse aus transparentem Kunststoff zur Kontrolle der Funktion.Die Armatur ist ausgestattet mit Absperrung, Wandhalterung und Filtertasse.Einbau unterhalb und oberhalb des Tankölspiegels zulässig.max. Düsenleistung: 110 l/h Heizöl EL max. Rücklaufstrom: 120 l/h Heizöl EL Entlüftungsleistung: min 6 l/h LuftAnschlüsse: tankseitig G 3/8 IG für Klemmringanschluss 6, 8, 10 oder 12 mm brennerseitig G 3/8 AG mit InnenkonusFiltereinsatz: Siku 25-40
