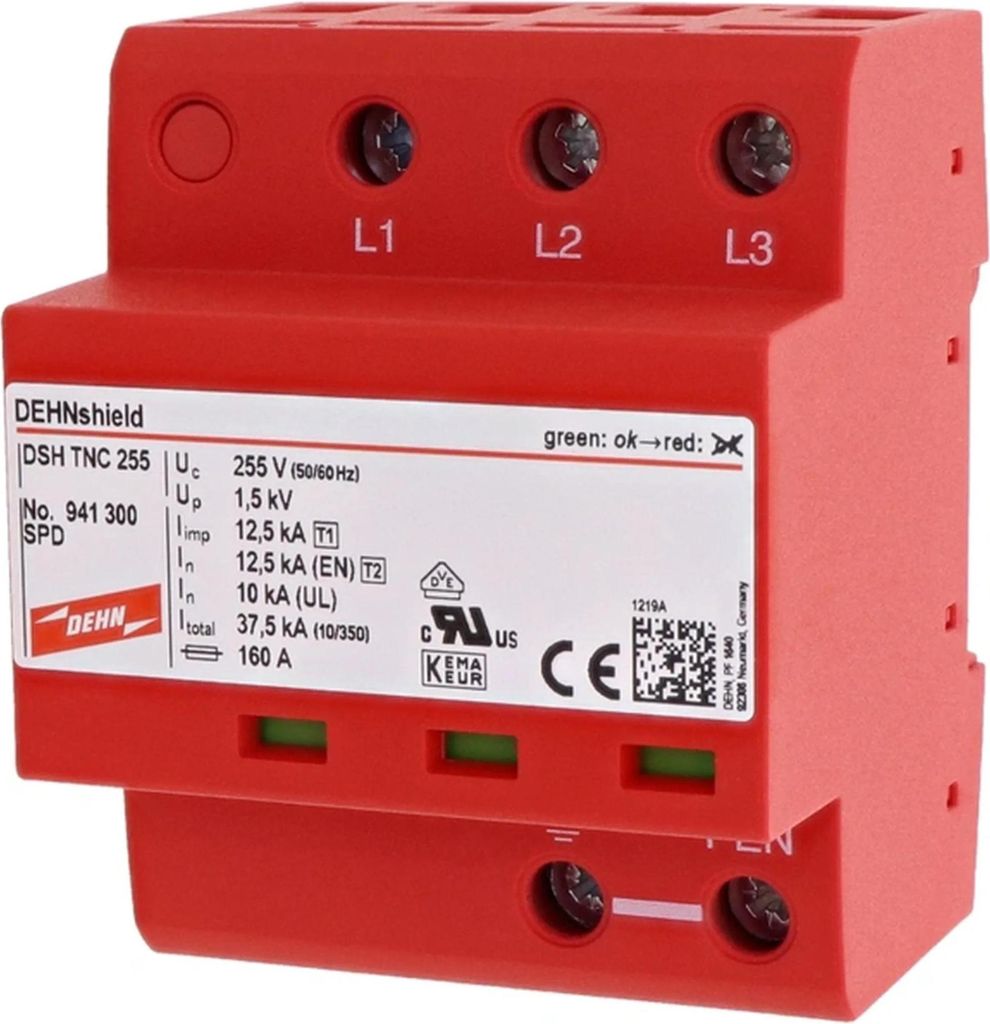

Scaricatore di sovratensione DEHN AC, a 3 poli, tipo I/II, 1 pz.

Scaricatore combinato multipolare ottimizzato per l'applicazione DEHNshield, tipo 1 + tipo 2 secondo EN 61643-11, basato su distanziatori a scintilla. La tecnologia a distanziatori a scintilla salvaspazio con solo 1 TE per polo consente una realizzazione compatta.

• Consente la protezione dei terminali.
• Per la protezione da sovratensioni, anche in caso di fulmini diretti.
• Utilizzabile secondo il concetto di zone di protezione contro i fulmini alle interfacce 0A–2.

Dettagli: • Numero del produttore: 941300 • Numero del tipo del produttore: DSH TNC 255

Scaricatore combinato DEHN DSH TNC 255

Costruttore:DEHN
Designazione:Scaricatore combinato sistemi TN-C
Tipo:DSH TNC 255
Forma di alimentazione DC:no
Forma di alimentazione IT:no
Forma di alimentazione TN:no
Forma di alimentazione TN-C:sì
Forma di alimentazione TN-C-S:no
Forma di alimentazione TN-S:no
Forma di alimentazione TT:no
Forma di rete altro:no
Numero di poli:3
Corrente impulsiva da fulmine (10/350 µs):37,5 kA
Tensione massima continua AC:255 V
Tensione nominale AC:230 V
Livello di protezione:1,5 kV
Livello di protezione N-PE:1,5 kV

Energia specifica (W/R):352 kJ/Ohm
Max. Dispositivo di protezione contro le sovracorrenti Stub (fusibile): 160 A
Max. Dispositivo di protezione contro le sovracorrenti Cablaggio a V (fusibile):100 A
Tipo di montaggio:Guida a cappello TH35
Dimensione:4 TE
Max. Sezione massima del conduttore rigido (solido/multifilare):35 mm²
Max. Sezione massima conduttore flessibile (a trefoli sottili):25 mm²
Segnalazione a distanza:no
Segnalazione sul dispositivo:ottica
Classe di test:Tipo 1 e 2
Fusibile di sicurezza integrato:no
Effetto protettivo coordinato energeticamente al dispositivo finale:sì
Tecnologia spinterometrica a commutazione di tensione:sì
Presa di tensione protetta da sovracorrente:no
Grado di protezione (IP):IP20

Scaricatore combinato DEHN DSH TNC 255: Ulteriori dettagli

Scaricatore combinato DEHNshield multipolare, ottimizzato per l'applicazione, tipo 1 + tipo 2 secondo EN 61643-11 su base spinterometrica. La tecnologia spinterometrica a risparmio di spazio con solo 1 HP/polo consente una progettazione compatta. Consente la protezione dei dispositivi finali. Per la protezione contro le sovratensioni, anche in caso di fulminazione diretta. Utilizzabile secondo il concetto di zona di protezione contro i fulmini alle interfacce 0A 2.

Fornito di serie: Scaricatore combinato DEHN TN-C sistemi DSH TNC 255, unità di imballaggio: 1 pz, EAN: 4013364133556

anwendungsoptimierter Kombiableiter 941300 DSH TNC 255 DEHNshield (941300)
