Istruzioni per l'uso AC DEHNguard M TNS 275, 4P Tipo II

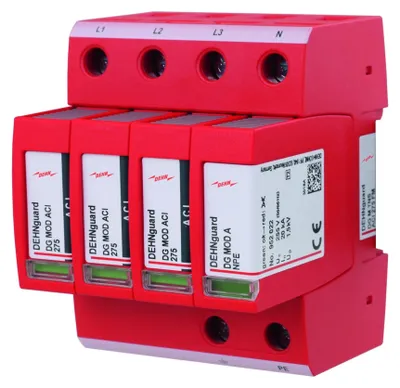

DEHN ÜS-Ableiter DEHNguard DG M TNS 275

Costruttore:DEHN
Designazione:ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2
Tipo:DG M TNS 275
Forma di alimentazione DC:no
Forma di alimentazione IT:no
Forma di alimentazione TN:no
Forma di alimentazione TN-C:no
Forma di alimentazione TN-C-S:no
Forma di alimentazione TN-S:sì
Forma di alimentazione TT:no
Forma di alimentazione altro:no
Numero di conduttori (senza terra):4
Corrente impulsiva di dispersione nominale (8/20):20 kA
Corrente di dispersione massima(8/20):20 kACorrente di sovracorrente di dispersione (8/20):40 kA
Tensione nominale AC:230 V
Tensione massima continua AC:275 V
Livello di protezione:1,5 kV
Livello di protezione N-PE:1,5 kV
Max. Dispositivo di protezione dalle sovracorrenti cablaggio Stub (fusibile): 125 A
Max. Dispositivo di protezione contro le sovracorrenti Cablaggio a V (fusibile):100 A
stenza al cortocircuito (Isccr):50 kA
Protezione integrata contro i cortocircuiti:no
Fusibile di back-up integrato:no
Assenza di corrente di dispersione:no
Tipo di montaggio:Guida DIN TH35
Dimensioni:4 TE
Max. Sezione massima del conduttore rigido (solido/multifilare):35 mm²
Max. Max.sezione conduttore flessibile (a trefoli fini):25 mm²
Con contatto di segnalazione a distanza:no
Segnalazione sul dispositivo:ottica
Classe di prova tipo 2:sì
Grado di protezione (IP):IP20

Scaricatore di sovratensioni DEHN DG M TNS 275: maggiori dettagli

Scaricatore di sovratensioni DEHNguard M multipolare, tipo 2 secondo EN 61643-11, composto da parte base e moduli di protezione a innesto. Elevata sicurezza del dispositivo grazie al monitoraggio dello scaricatore con controllo termodinamico. Per la protezione di impianti a bassa tensione contro le sovratensioni. Per l'impiego nel concetto di zona di protezione contro i fulmini alle interfacce 0B 1 e superiori.

Fornito con: DEHNguard 230/400V,IP20,Scaricatore di sovratensione Tipo2 DG M TNS 275, Unità di imballaggio: 1 pz, EAN: 4013364108455

• Terminale 230 - 400 V
• 20000 A
• Termoplastico rosso

DEHN Protezione contro le sovratensioni C 20kA 952400 Dispositivo completo, pronto per il collegamento, composto dalla base e dagli elementi di protezione sostituibili. Elevata stenza alle sovratensioni grazie all'utilizzo di varistori all'ossido di zinco / spinterometri. Elevata affidabilità grazie all'unità di controllo Thermo Dynamic Control. Dati tecnici: - Tipo: DG M TNS 275 - Tensione nominale AC Un: 230/400 V - Massima tensione continua di funzionamento AC Uc: 275 V - Corrente nominale di sovracorrente di dispersione (8/20) In: 20 kA - Massima corrente di dispersione (8/20) Imax: 40 kA - Livello di protezione dalla tensione Up: ≤ 1,25 kV - Intensità di cortocircuito ammissibile con fusibile massimo: 50 kAeff - Sovratensione (TOV) Ut: 335 V / 5 secondi - Campo di temperatura Tu: -40°C...+80°C - Indicatore di funzionamento / indicatore di guasto: verde / rosso - Sezione del conduttore (min.): 1,5 mm2 filo / filo a trefoli - Sezione del conduttore (max.): 35 mm2 filo a trefoli / 25 mm2 filo a trefoli / 35 mm2 - Montaggio: guida superiore da 35 mm secondo EN 60715 - Grado di protezione: IP 20 - Larghezza di montaggio: 4 moduli, DIN 43880
