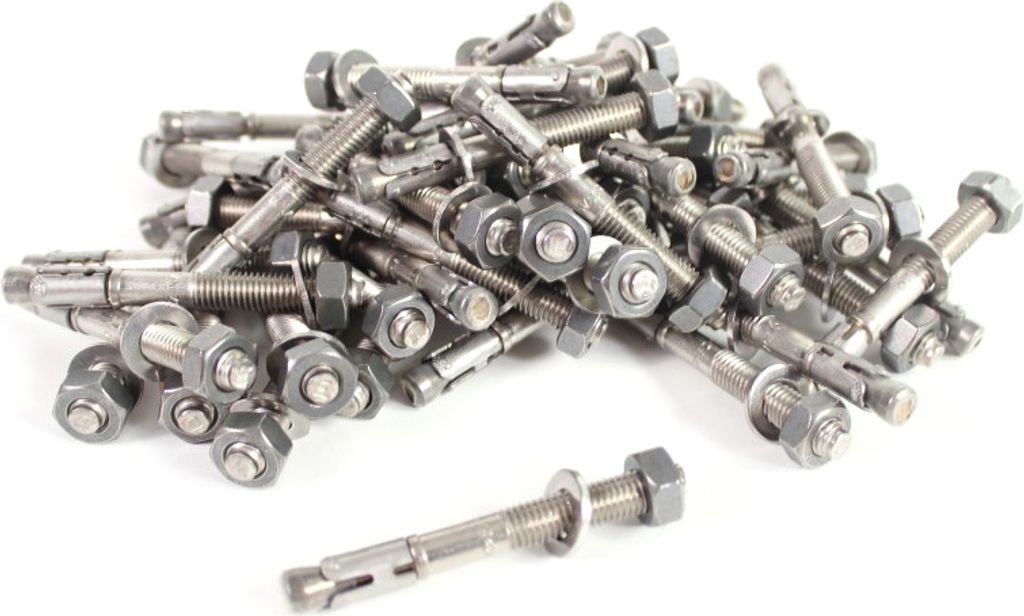

100 x ancoraggio pesante M10 in acciaio inox A4 VA ancoraggio a bullone Ancoraggio pesante M 10

100 ancoraggi a bullone A4 in acciaio inox M 10 (la nostra versione più comune in M 10)

Approvato dalle autorità edilizie. Non solo per calcestruzzo non fessurato, ma anche secondo l'opzione 1 dell'approvazione ETA per calcestruzzo fessurato

Caratteristiche del prodotto:

• Materiale Acciaio inox A4
• Filettatura M 10 x 42
• Spessore di serraggio 10-30 mm
• Lunghezza totale 90 mm
• Dimensione richiesta per la foratura 10 mm (cioè viene praticato un foro di 10 mm nel calcestruzzo)
• Foro passante 12 mm (cioè un componente da collegare, ad esempio un palo, deve avere un foro di Ø 12 mm)
• Larghezza del dado SW: 17 mm
• Profondità di foratura standard 75 mm
• Profondità di regolazione standard 68 mm
• Profondità di foratura ridotta 55 mm
• Profondità di fissaggio ridotta 48 mm
• Profondità di ancoraggio standard 60 mm
• Profondità di ancoraggio ridotta 40 mm
• Carico di trazione ammissibile senza l'influenza degli interassi e dei bordi nel calcestruzzo non fessurato C20/25-C50/60 N ammissibile = 7,6 - 11,8 kN (profondità di ancoraggio standard), N ammissibile = 4,3 - 6,6 kN (profondità di ancoraggio ridotta)
• Carico di trazione ammissibile senza l'influenza degli interassi e dei bordi nel calcestruzzo fessurato C20/25-C50/60 N ammissibile = 4,3 - 6,6 kN (profondità di ancoraggio standard), N ammissibile = 3,6 - 5,5 kN (profondità di ancoraggio rossa)
• Bullone e cono formati a freddo da un unico pezzo.
• Peso per pezzo circa 58 grammi
