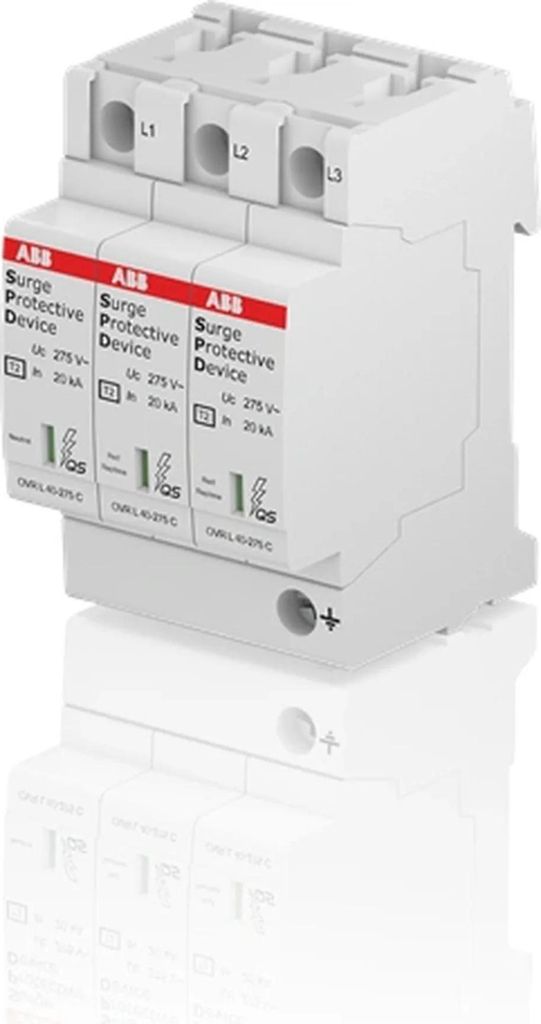

Scaricatore di sovratensione AC, a 3 poli, tipo II, 1 pz.

ABB Stotz S&J Protezione contro le sovratensioni tipo2 OVRT23L40-275PQ

Costruttore:ABB Stotz S&J
Designazione:Protezione contro le sovratensioni tipo2 TN-C 3P 20kA
Tipo:OVRT23L40-275PQ
Forma di rete DC:no
Forma di rete IT:no
Forma di rete TN:sì
Forma di rete TN-C:sì
Forma di rete TN-C-S:no
Forma di rete TN-S:no
Forma di rete TT:no
Forma di rete altro:no
Numero di conduttori (senza terra):3
Corrente impulsiva di dispersione nominale (8/20):20 kA
Corrente di dispersione max. Corrente di sovracorrente di dispersione (8/20):20 kA
Tensione nominale AC:230 V
Massima tensione continua AC:275 V
Massima tensione continua DC:350 V
Livello di protezione:1,25 kV
Livello di protezione L-N:1,25 kV
Livello di protezione N-PE:1,25 kV
Max. Dispositivo di protezione dalle sovracorrenti cablaggio Stub (fusibile): 125 A
Max. Dispositivo di protezione contro le sovracorrenti Cablaggio a V (fusibile):125 A

Protezione integrata contro i cortocircuiti:no
Protezione integrata contro i cortocircuiti selettiva per il fusibile gG:125 A
Fusibile di riserva integrato:no
Assenza di corrente di dispersione:no
Tipo di montaggio:altro
Dimensione:3 TE
Max. Sezione massima del conduttore rigido (solido/multifilare):25 mm²
Max. Sezione massima conduttore flessibile (a trefoli sottili):16 mm²
Con contatto di segnalazione a distanza:no
Segnalazione sul dispositivo:ottica
Classe di prova tipo 2:sì
Grado di protezione (IP):IP20

ABB Stotz S&J protezione contro le sovratensioni tipo 2 OVRT23L40-275PQ: ulteriori dettagli

I dispositivi di protezione contro le sovratensioni SPD tipo 2 con monitoraggio termico QuickSafe® sono progettati per proteggere da fulmini indiretti e sovratensioni di commutazione. Vengono installati il più vicino possibile al punto di alimentazione dell'impianto elettrico. Tutti gli OVR T2 sono costituiti da una parte di base e da un modulo di protezione sostituibile. Sono dotati di un indicatore di funzionamento meccanico e, nelle varianti TS, di un contatto di commutazione a potenziale zero. Sono compatibili con le serie compatte System pro M e possono essere collegati a queste ultime tramite barre collettrici. Utilizzati principalmente nei quadri di sottodistribuzione e nei circuiti finali.

Fornito con: ABB Stotz S&J protezione da sovratensione tipo 2 TN-C 3P 20kA OVRT23L40-275PQ, unità di imballaggio: 1 pz, EAN: 3660308519825
