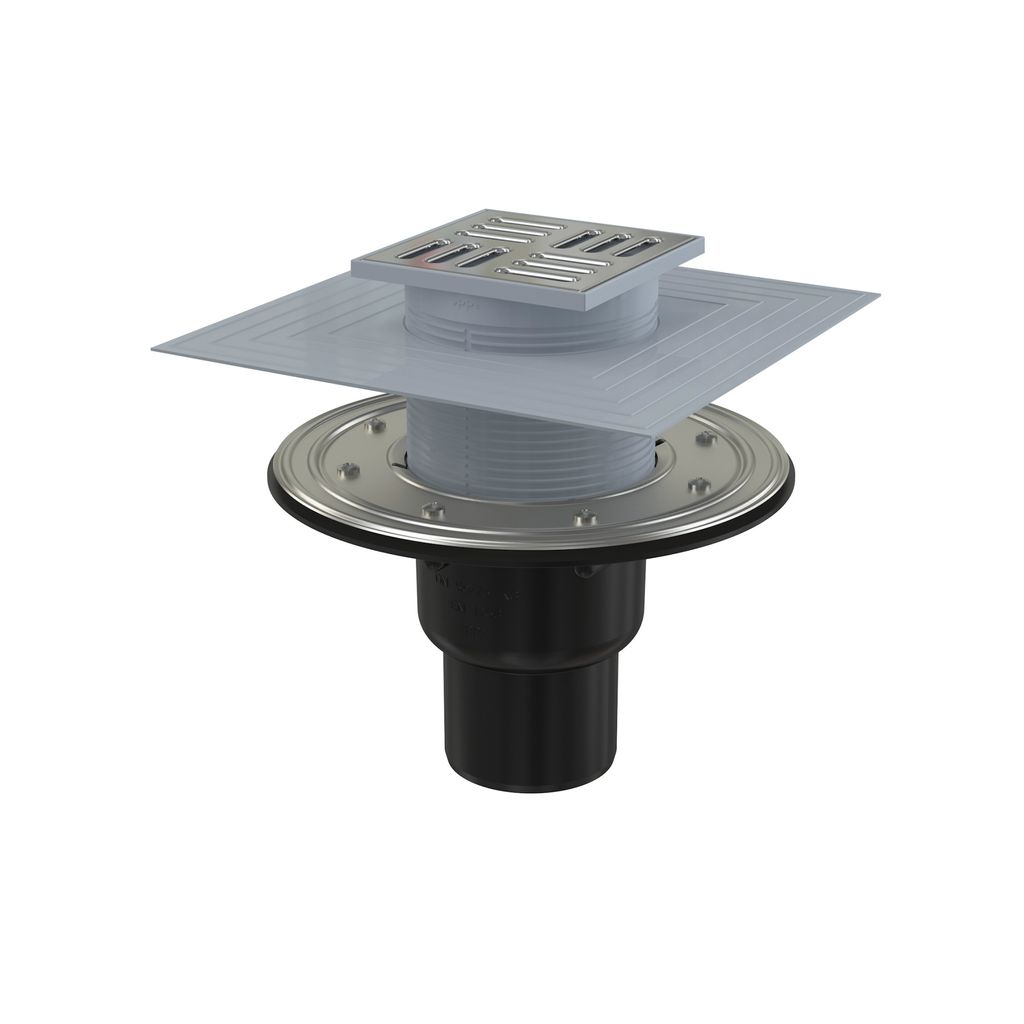

AlcaDrain Bodenablauf 105×105/50/75 mm mit einem senkrechten Abgang, Edelstahl Rost, Edelstahl-Dichtungflansch und Manschette-2. Abdichtung, Geruchsverschluss mit Sperrwasser und mit Klappe

• Für innere Räume, wo eine häufige Verwendung vorausgesetzt wird, die mit einem regelmäßigen Ablauf des Wassers verbunden ist (Badezimmer) – Wasser-Geruchsverschluss
• Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist – trockener Geruchsverschluss
• Zur Entwässerung einer bodengleichen Dusche
• Für barrierefreien Zugang

Eigenschaften

• Höhenverstellbarer Stutzen 25-95 mm
• Gitter aus Edelstahl 102×102×5 mm
• Breiter Isolationskragen für Anbindung an Wasserdämmung des Baus
• Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
• Rostfreier Kragen für feste Befestigung der Bahn oder des Gewebes für Wasserdämmung des Baus
• Direkter Anschluss an Ablauf Ø50/75 mm
• Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
• Optionale Verwendung des trockenen oder Wasser-Geruchsverschlusses
• Die Geruchsverschlüsse verhindern ein Durchdringen von Gerüchen aus der Kanalisation
• Kompatibilität mit den Teilen von Duschrinnen inklusive des Wasser-, Trockengeruchverschlusses und des kombinierten Geruchsverschlusses SMART
• Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
• Material: rostfreier Stahl AISI 304, DIN 1.4301

Technische Daten

Lieferumfang

• Bodenablaufkörper senkrecht Ø50/75 mm
• Bodenablauf Aufsatz 105x105 mm
• Gitter - Edelstahl
• Geruchsverschluss mit Sperrwasser
• Trockener Geruchsverschluss
• Dichtungsflansch aus Edelstahl + Montageset
• Kragen der 2. Isolationsstufe innen Ø105 mm
• Dichtungssatz

Scarico a pavimento / scarico doccia AlcaPlast APV con griglia in acciaio inox 105 x 105 mm, ad esempio per bagni, sale doccia, lavanderie, saune, cortili, terrazze.

Scegliere tra le varianti con scarico orizzontale (APV3344) o verticale (APV4344), vedi immagine materiale e selezione.

Connessione DN 50/75 (Ø 50/75 mm) per grandi volumi di drenaggio dell'acqua fino a 62 l/min.
Per il sifone antiodore con acqua di tenuta (sifone) o flap meccanico in caso di prosciugamento o in aree esterne, vengono forniti
sifone e flap, che possono essere installati entrambi.

Griglia di ingresso in acciaio inox di alta qualità e robusta 105 mm x 105 mm, molto flessibile da utilizzare grazie alla possibilità di regolazione in altezza e adattamento.

1. Flangia di tenuta 220 x 220 mm per una facile installazione della guarnizione a pavimento
2. Flangia di serraggio della guarnizione Ø 215 mm in acciaio inox (ad es. per la sigillatura del bitume)
3. Facile da pulire, dall'alto fino al tubo di scarico, grazie al sifone/flangia rimovibile
4.

Dati tecnici:

Sifone con acqua di tenuta 51 mm o flap
Connessione DN 50/75 / Ø 50/75 mm
Capacità di drenaggio con sifone 46 l/min (62 l/min con flap installato)
Altezza di installazione max. 104 mm -174 mm
Il raccordo di ingresso può essere accorciato di 7 cm
Classe di carico K3 = 300 kg
Materiale acciaio inox e PP
Colore nero

Standard: EN1253
