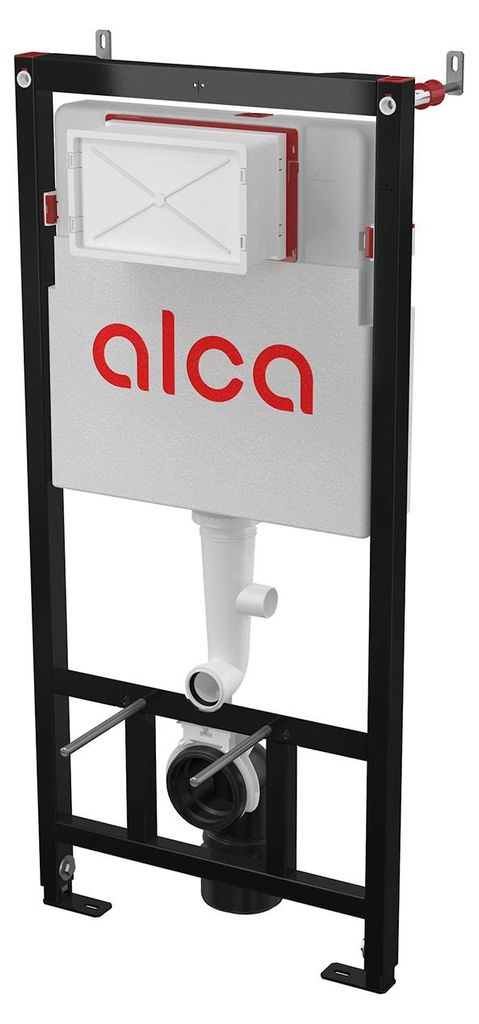

Alcadrain Vorwandinstallationssystem für Trockenbau (aus GK) AM101/1120

• Geeignet für hängende Toilette
• Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
• Für Bodenstärke 0-200 mm
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

• Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
• Sichtbare markierungen für Nivellierung und Mittellinie
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
• Der Vorwandinstallationssystem wird mit einer Gipskartonplatte zugedeckt, ohne keine zusätzliche Verankerung oder Befestigung.
• Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
• Vorbereitung für Überganghalter DG1/2“ für Bidet-sitze und Duschen
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alca
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Wasseranschluss von hinten oder von oben in der Mitte
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen

• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material der tragenden Konstruktion: Metall - pulverbeschichtet
• Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen: G1/2"
• Das Volumen des Wassers im Kasten: 9 Liter
• Standard-Einstellung für große Spülung: 6 Liter
• Standardeinstellung für kleine Spülung: 3 Liter
• Hygienische Reserve: 3 Liter
• Funktionsfähig bei Wasserdruck: 0,05 - 1,6 MPa
• Belastungsprüfung: 400 Kg

• Spülkasten mit Füll- und Ablaufventil
• Selbsttragender Rahmen
• Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8 x 60 - 4 Stück, Dübel Ø12 - 4 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
• HT 90/90 Knie Abfall aus Polyethylen, PE-HD
• Reduzierung von Abfall HT 90/110 aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Set für das Einwerfen der WC-Tabletten

Elemento di installazione pre-murale per installazione a secco, per cartongesso

• gambe di estensione dell'ancoraggio regolabili con freno nell'intervallo 0-200 mm
• marcatura visibile del livellamento e della linea centrale
• meccanismo di scorrimento del portarifiuti in otto posizioni, a una distanza di 0-93 mm
• valvola ad angolo con possibilità di collegamento al sistema di tubazioni Mepla
• la struttura del telaio consente l'ancoraggio a una parete divisoria in cartongesso separata e sufficientemente portante o davanti a una parete portante
• il sistema installato è rivestito in cartongesso e non sono necessari ulteriori elementi di rinforzo o di ancoraggio
• la costruzione dell'isolamento in polistirolo impedisce la formazione di rugiada sulla superficie del serbatoio e smorza la trasmissione delle vibrazioni dal serbatoio alla struttura dell'edificio
• predisposizione per il collegamento di una staffa con transizione DG1/2" a placche per bidet e placche di risciacquo
• doppio scarico, regolabile in modo indipendente, con riserva igienica
• possibilità di incorporare uno sciacquone a distanza o a sensore
• compatibile con tutti i pulsanti di comando Alcadrain
• manutenzione senza attrezzi
• ingresso dell'acqua dalla parte posteriore/centrale superiore
• la cassetta è realizzata in un unico pezzo, garantendo una tenuta al 100%
• il coperchio del foro di servizio semplifica l'installazione e impedisce l'ingresso di umidità e sporcizia
• profondità di montaggio regolabile da 20 a 95 mm
• profondità di costruzione 125 mm
• materiale di costruzione: metallo verniciato a polvere

Applicazione

• Per servizi igienici sospesi.
• Per il montaggio davanti a una parete portante o in una costruzione in cartongesso.
• Per lo spessore del pavimento 0-200 mm.
• Per il montaggio di un WC sospeso con passo di collegamento di 180 mm o 230 mm.

Parametri tecnici

• Collegamento idrico da dietro o dall'alto tramite fori di montaggio G1/2".
• Intervallo di pressione dell'acqua funzionale 0,05-0,8 MPa.
• Intervallo di pressione dell'acqua consigliato 0,3-0,5 MPa.
• Capacità di risciacquo grande 6-9 l.
• Risciacquo piccolo 2,5-3,5 l.
• Impostazione standard per il risciacquo grande 6 l.
• Impostazione standard per il risciacquo piccolo 3 l.
• Riserva igienica 3 l.
• Capacità del serbatoio dell'acqua 9 l.
• Test di carico 400 kg.

Fornitura

• Serbatoio con raccordi di riempimento e scarico
• Telaio autoportante
• Vite 1/2" per il collegamento all'acqua con valvola ad angolo Schell 1/2"-3/8" integrata
• Meccanismo a vite 2 pz
• Set di fissaggio: vite Ø8x60 - 4 pezzi, morsetto Ø12 - 4 pezzi
• Set di fissaggio per il vaso: asta filettata M12 - 2 pz, rondelle - 4 pz, tappo - 2 pz, dado - 2 pz, proteggi filetto - 2 pz
• Gomito di scarico HT 90/110 in polietilene, PE-HD
• Guarnizione d'ingresso, raccordo in polipropilene, rivestimento in pellicola
• Guarnizione di scarico, polipropilene, guarnizione a cavallotto
• Set di tappi di installazione per proteggere i fori di collegamento durante l'installazione del sistema
• Copriforo di servizio in due pezzi, facilmente accorciabile
