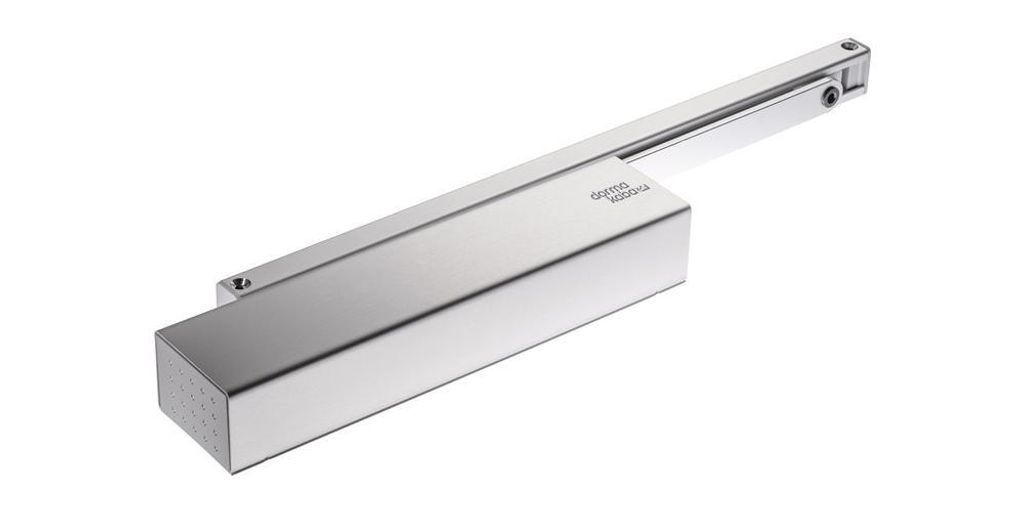

TS 92 B Cerniere di base a montaggio normale EN 1-4 argento EN 1-4 DORMAKABA

Chiudiporta aereo TS 92 B Basic

Caratteristiche:

• Chiudiporta a canale scorrevole con design Contur
• • Semplice regolazione della forza di chiusura e della velocità di chiusura
  • Forza di chiusura regolabile in continuo, misura EN 1-4
  • Velocità di chiusura regolabile in continuo tramite due valvole (180°-15° e 15°-0°) indipendenti tra loro
  • Angolo di apertura per l'installazione dell'architrave (lato opposto alla cerniera) max. 145°, angolo di apertura per l'installazione dell'anta (lato cerniera) max. 180°
  • Senza fine corsa e funzione di blocco dell'apertura
  • Tecnologia EASY OPEN
  • Smorzamento dell'apertura - BC/ÖD: assorbe il più possibile lo slancio di una porta che è stata aperta violentemente o che è stata catturata dal vento
  • Coppia di apertura fortemente decrescente per una facile apertura della porta in conformità alla norma DIN SPEC 1104
  • Privo di barriere architettoniche in conformità alla norma DIN 18040 per porte di larghezza massima di 1100 mm
  • Omologato per porte antincendio e antifumo
  • Utilizzabile DIN a destra e a sinistra
  • Installazione dell'anta sul lato cerniera o dell'architrave sul lato cerniera opposto

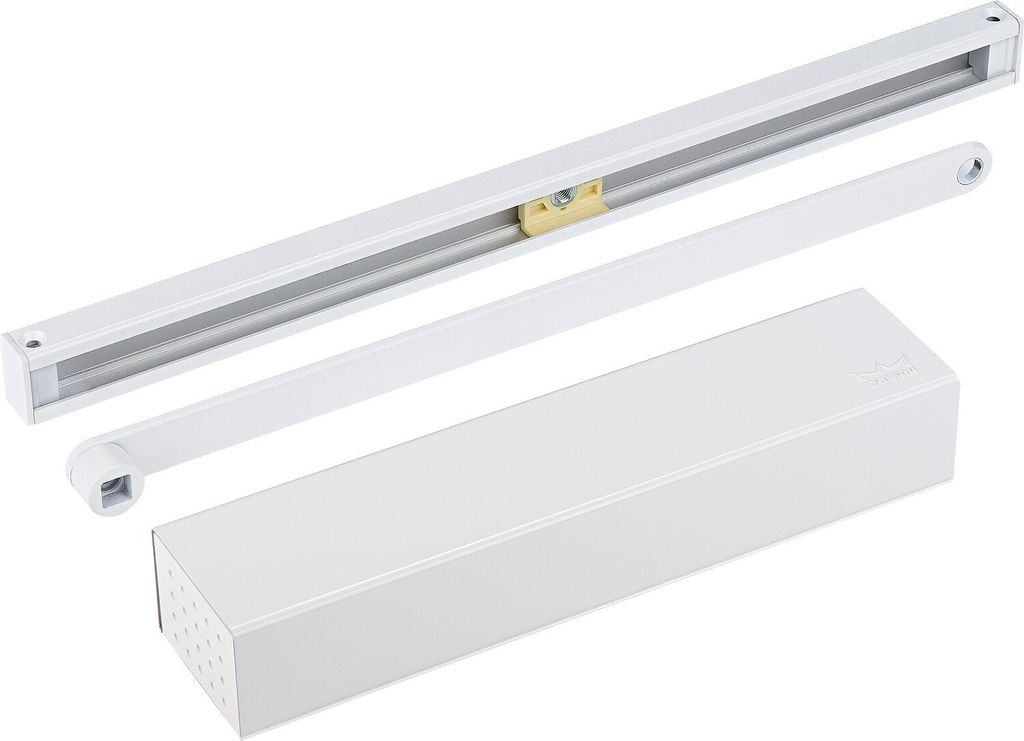

• Fornito con guida di base e piastra di montaggio

Applicazione:

• Porta ad azione singola

Dati tecnici:

• Direzione DIN: DIN sinistra-destraColore
• : ArgentoColore
• : Bianco alluminioColore
• (RAL): RAL 9006Superficie
• : Verniciata a polvereTipo di montaggio
• : Montaggio anta lato cerniera, montaggio architrave lato opposto cernieraAngolo di apertura
• architrave (lato opposto cerniera) max: 145°Angolo di apertura
• anta (lato cerniera) max.: 180°Design
• : Con binario di guidaMateriale
• : AlluminioDimensioni del chiudiporta
• : EN 1-4Forza di chiusura
• : Regolabile in continuoSmorzamento dell'apertura
• : NoSupporto di apertura
• : NoAzione di chiusura
• : NoVelocità di chiusura
• : Sì, regolabile in continuo
• Ritardo di chiusura: Si prega di notare: La decorazione non è inclusa nella fornitura. Dati tecnici:
  • Direzione DIN: DIN sinistra-destra
  • Colore: argento
  • Colore: alluminio bianco
  • Colore (RAL): RAL 9006
  • Superficie: verniciata a polvere
  • Tipo di installazione: montaggio dell'anta lato cerniera, montaggio dell'architrave lato opposto alla cerniera
  • Angolo di apertura per il montaggio dell'architrave (lato opposto alla cerniera) max.: 145 °
  • Angolo di apertura montaggio anta (lato cerniera) max.: 180 °
  • Versione: Con guida di scorrimento
  • Materiale: Alluminio
  • Dimensioni del chiudiporta: EN 1-4
  • Forza di chiusura: regolabile in continuo
  • Smorzamento dell'apertura: No
  • Supporto di apertura: No
  • Azione di bloccaggio: No
  • Velocità di chiusura: Sì, regolabile in continuo
  • Ritardo di chiusura: No
  • Intervallo di chiusura 1: 180-15 °
  • Intervallo di chiusura 2: 15-0 °
  • Larghezza massima della porta: 1.100 mm
  • Apertura di emergenza: senza funzione di apertura di emergenza
  • Lunghezza: 281 mm
  • Altezza: 65 mm
  • Profondità di base: 47 mm
  • Standard: EN 1154, DIN 18040, DIN SPEC 1104
  • Omologazione: Per porta antifumo, per porta antincendio, per accesso senza barriere secondo DIN 18040
  • Tipo di porta: Anta piena, telaio tubolare
  • Numero di ante: Anta singola
  • Materiale della porta: Alluminio, acciaio, legno, PVC-U


  Nota bene: La decorazione non è inclusa nella fornitura.

- Installazione sul lato cerniera
- con la collaudata tecnologia a camme Easy Open in confezione completa con guida di base (tappi terminali verniciati)
- velocità di chiusura, fine corsa e smorzamento dell'apertura regolabili
- per l'installazione dell'anta sul lato cerniera
- misura EN 1 - 4 - per porte incernierate a destra o a sinistra - piastra di montaggio con sistema di gruppi di fori universali - omologata per l'uso su porte tagliafuoco e tagliafumo Misura EN 1 - 4
- per porte incernierate a destra o a sinistra
- piastra di montaggio con sistema di foratura universale

- per porte interne ed esterne generiche e pesanti fino a max. 1100 mm di larghezza
- fissaggio meccanico del cofano di copertura

con guida
a 1 anta

• senza ritardo di chiusura
• Guida non regolabile in altezza

• Numero di ante: 1
• Versione: senza dispositivo di ritenuta
• Tipo di montaggio: montaggio dell'anta lato cerniera, montaggio della testa lato cerniera opposto
• Tipo: TS 92B G-N, EN 1-4 BASIC
• Dimensioni EN: 1-4
• Larghezza dell'anta fino a (mm): 1100
• Marchio: Dormakaba
• Colore: argento
• Smorzamento dell'apertura: N
• Contenuto (ST):1

1100 mm di larghezza - blocco meccanico della piastra di copertura

1100 mm di larghezza 1100 mm di larghezza Fissaggio meccanico del coperchio in dotazione con canale di scorrimentoCaratteristiche Colore: argento Dimensioni: EN 1-4 Larghezza anta max. 1100 mm Lunghezza: 281 mm Lunghezza canale di scorrimento: 428 mm Versione: Standard Altezza canale di scorrimento: 23 mm Profondità: 47 mm Altezza: 65 mm Profondità canale di scorrimento: 31 mm Modello: TS 92 B Basic Tipo di installazione: Installazione normale lato cerniera Marca: DORMAKABA

TS 92 B Montaggio standard di base lato cerniera argento EN 1-4

TS 92 B Basic IT 1-4 argento
