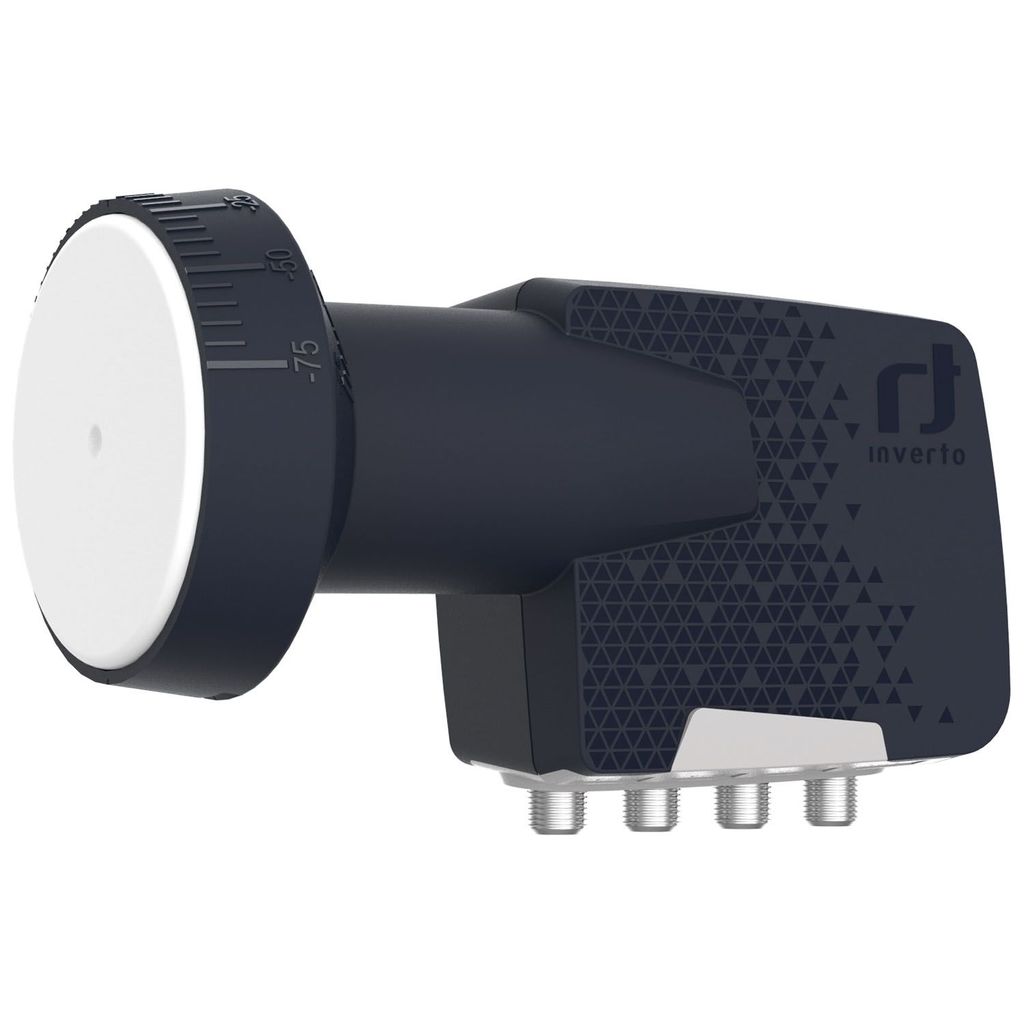

Inverto Quattro Universal Premium LNB 0.2 dB

Inverto Quattro LNB PremiumIl Quattro LNB può essere utilizzato solo in combinazione con un multi-switch!!!HDTV - FULL HD - 4K(ULTRA HD) - 3D - SKY - adattoFigura di rumore: 0,2 dB

Appositamente progettato e selezionato per soddisfare la domanda del mercato DTH globale di LNB competitivi e protetti 4G/LTE. Grazie alla più recente tecnologia del chipset e al design della guida d'onda, questo LNB offre capacità di ricezione ottimizzate. L'LNB consente la ricezione della TV satellitare e della radio da un satellite e la sua distribuzione tramite un multiswitch ai set-top box. L'LNB supporta trasmissioni HD e UHD, ha valori RF unici, un consumo energetico molto basso ed è progettato per sopprimere in modo ottimale le interferenze dei segnali 4G/LTE. Progettato e prodotto secondo i più alti standard di qualità del settore per soddisfare le specifiche più severe, questo LNB è la soluzione ideale per i clienti esigenti degli operatori DTH in materia di ricezione di trasmissioni satellitari globali.

Caratteristiche principali:

• Basso rumore di fase, conforme a DVB-S2 (HD e UHD)
• Figura di rumore molto bassa
• Basso consumo energetico
• Elevata soppressione della polarizzazione incrociata
• Stabilità ad alta frequenza

Dati tecnici:

• Gamma di frequenza di ingresso 10,7 GHz ~ 12,75 GHz
• Gamma di frequenza di uscita 950 MHz ~ 2150 MHz
• Frequenza dell'oscillatore (LO) banda bassa 9,75 GHz
• Frequenza dell'oscillatore (LO) banda alta 10,6 GHz
• Figura di rumore 0,2 dB tipico (0,7 dB max.)
• Precisione frequenza LO @ 25 °C ±500 kHz max.
• Deriva termica LO ±1,0 MHz max.
• Oscillatore (LO) Rumore di fase (10 kHz) -80 dBc/Hz max.
• Amplificazione 55 dB min.
• Ondulazione del guadagno (entro la larghezza di banda di 26 MHz) ±0,6 dB
• Fluttuazione del guadagno (a banda intera) ±3 dB
• Soppressione della frequenza speculare 40 dB min.
• Prodotti di intermodulazione del 3°- ICP3 10 dBm min.
• 1 dB Punto di compressione (all'uscita) 0 dBm min.
• Soppressione della polarizzazione incrociata 22 dB tipico, 20 dB min.
• Segnale di controllo Ca (V) 11,0 V ~ 14,0 V
• Segnale di controllo Cb (H) 16,0 V ~ 20,0 V
• Segnale di controllo Cc (commutazione di banda) 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
• VSWR in uscita 2,5 : 1
• Interferenza in banda -60 dBm max.
• Consumo di corrente 120 mA max. @ 11 VDC ~ 20 VDC
• Temperatura di funzionamento -35 °C ~ +60 °C
• Impedenza di uscita (LNB2) 75 O
• Connessione di uscita tipo F (w)
• Rapporto F/D antenna 0,6
• Peso 221 g

Contenuto della fornitura

• 1 x Inverto Quattro LNB

L'LNB Inverto Premium Quattro è dotato della più recente tecnologia del chipset e del design della guida d'onda. Per il funzionamento del Quattro LNB è necessario un multi-switch esterno; non è possibile collegare direttamente i ricevitori satellitari.

Caratteristiche principali

• Uscite VL, HL, VH, HH
• Richiede un multiswitch esterno
• Guadagno min. 55 dB
• Basso rumore di fase, conforme a DVB-S2 (HD e UHD)
• Figura di rumore molto bassa di soli 0,2 dB
• Basso consumo energetico
• Elevata soppressione della polarizzazione incrociata
• Elevata stabilità di frequenza
• supporto di alimentazione da 40 mm
• Protezione dalle intemperie integrata
• Denominazione del produttore SP-IDLP-QTL410-PREMU-OPN

IDLP-QTL410-PREMU-OPN / 5 anni di Specifiche Marca INVERTO EAN 5453002613276 TIPO DI COSTRUZIONE QUATTRO FEEDUCTION 40 MM

Con l'LNB Inverto Premium PLL Quattro si ottiene l'ultimo convertitore/LNB con tecnologia PLL speciale sviluppato a partire dal 2019. Per soddisfare le esigenze del mercato mondiale della televisione digitale in una soluzione competitiva con protezione dai segnali 4G / LTE, è stato sviluppato e prodotto il modello PLL Qauttro Premium. L'LNB Inverto Premium Quattro PLL offre capacità di ricezione grazie alla più recente tecnologia del chipset PLL e al nuovo design della guida d'onda per la migliore ricezione possibile dei segnali satellitari. L'LNB Inverto PLL Quattro è stato progettato principalmente per ridurre gli effetti delle interferenze delle reti 4G/LTE. L'LNB Inverto Premium PLL Qauttro può essere utilizzato solo con un multi-switch. Le connessioni sono codificate a colori (nero, rosso, giallo, verde) e sono ideali per i cavi quattro. Un cappuccio di protezione dalle intemperie rimovibile, integrato nell'LNB, protegge...
