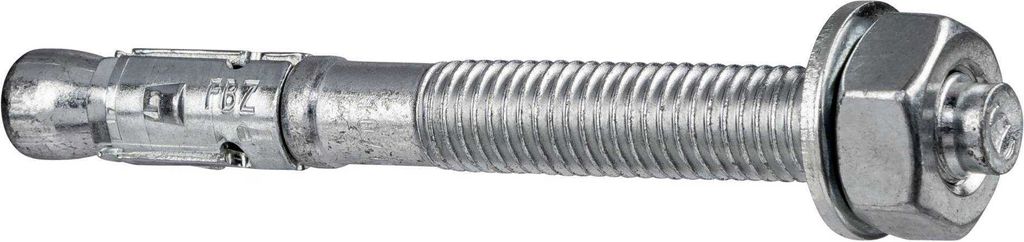

FISCHER bullone di ancoraggio FBZ 10/10 543401

Caratteristiche:

• Funzionamento sicuro e facile installazione.
• Due profondità di ancoraggio per una maggiore flessibilità d'uso.
• Utilizzo di punte cave e carotatori diamantati regolamentati dalla Valutazione Tecnica Europea ETA.
• Gamma: M 8 - M16, disponibile in acciaio zincato e acciaio inox A4.

Applicazioni:

• L'FBZ è adatto per il premontaggio e il montaggio passante.
• Quando si stringe il dado, il bullone conico viene tirato nella clip di espansione e lo blocca contro la parete del foro.
• Una volta raggiunta la coppia di serraggio specificata, l'ancoraggio viene fissato in conformità all'omologazione.

Dati tecnici:

• Approvazione ETA: pertinente
• Diametro del nucleo di perforazione: 10 mm
• Profondità minima del foro per l'installazione a spinta: 87 mm
• Lunghezza del tassello: 95 mm
• Profondità di ancoraggio (ridotta): 40 mm
• Profondità di ancoraggio (standard): 60 mm
• Rondella (diametro esterno x spessore): 20 x 2 mm
• Filettatura: M 10 x 53 mm
• Lunghezza massima utilizzabile Lunghezza massima utilizzabile hef,stand./hef,red.: 10/30 mm

Nota bene: la decorazione non è inclusa nella fornitura. Dati tecnici:

• Approvazione ETA: pertinente
• Diametro del foro: 10 mm
• Profondità minima del foro per l'installazione a spinta: 87 mm
• Lunghezza del tassello: 95 mm
• Profondità di ancoraggio (ridotta): 40 mm
• Profondità di ancoraggio (standard): 60 mm
• Rondella (diametro esterno x spessore): 20 x 2 mm
• Filettatura: M 10 x 53 mm
• Lunghezza massima utilizzabile Lunghezza massima utilizzabile hef,stand./hef,red.: 10/30 mm

Nota bene: la decorazione non è inclusa nella fornitura. Dati tecnici:

• Omologazione ETA: pertinenteDiametro del foro
• : 10
• mmProfondità
• minima
• del foro per l'installazione a spinta: 87 mmLunghezza del foro
• : 95 mmProfondità d'incastro
• (ridotta): 40 mmProfondità di ancoraggio
• (standard): 60 mm
• Rondella (diametro esterno x spessore): 20 x 2 Nota bene: la decorazione non è inclusa. Dati tecnici:
  • Approvazione ETA: pertinente
  • Diametro del foro: 10 mm
  • Profondità minima del foro per l'installazione a spinta: 87 mm
  • Lunghezza del tassello: 95 mm
  • Profondità di ancoraggio (ridotta): 40 mm
  • Profondità di ancoraggio (standard): 60 mm
  • Rondella (diametro esterno x spessore): 20 x 2 mm
  • Filettatura: M 10 x 53 mm
  • Lunghezza massima utilizzabile Lunghezza massima utilizzabile hef,stand./hef,red.: 10/30 mm


  Nota bene: la decorazione non è inclusa nella fornitura.

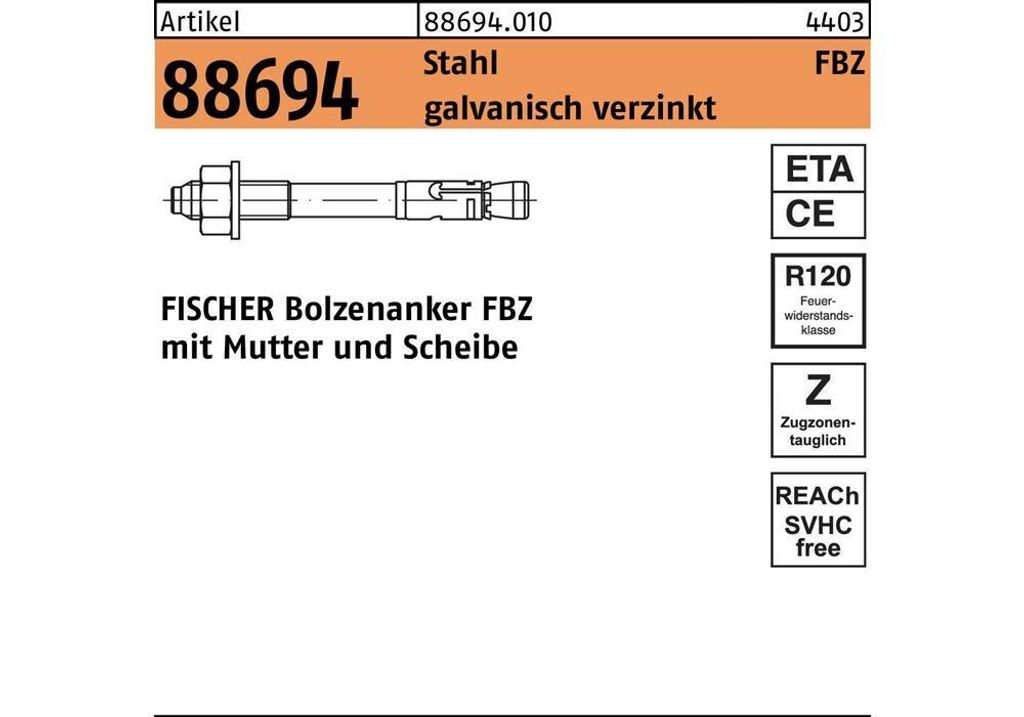

Ancoraggio a bullone Fischer FBZ 10/10

Proprietà:

• Ancoraggio in acciaio per l'uso in calcestruzzo fessurato e non fessurato
• Sicuro e facile da installare
• Adatto per l'ancoraggio di staffe, passerelle o ringhiere
• Utilizzo flessibile grazie alle due profondità di ancoraggio
• Lunghezza del tassello: 95 mm
• Profondità minima del foro (installazione a spinta): 87 mm
• Profondità di ancoraggio: 40-60 mm
• Filettatura: M 10 x 53 mm
• Lunghezza massima utilizzabile: 10 / 30 mm Lunghezza utilizzabile: 10 / 30 mm
• Pezzi: 50

Dati tecnici

Proprietà - Lunghezza totale (mm)	95
Tipo - Tipo	Bullone di ancoraggio
Generale - Colore	grigio
Proprietà - Diametro del foro (mm)	10
Generale - Dimensioni (L x P x A in mm)	10 x 95
Proprietà - Profondità minima del foro (mm)	87.0
Proprietà - Numero di parti	50.0
Generale - Materiale	Acciaio inossidabile
Proprietà - Campo di applicazione	Calcestruzzo

Fischer 543401 Ancoraggio a bullone FBZ 10/10Poliuretano50 pezziLa

soluzione economica per tutti i fissaggi standard.

Dati del prodotto e volume di fornitura:

Vantaggi

VantaggiApplicazioni

• Strutture in acciaio
• Ringhiere
• Staffe
• Scale a pioli
• Canaline portacavi
• Macchinari
• Scale
• Cancelli
• Facciate
• Costruzioni in legno

Materiali da costruzione

• Calcestruzzo da C20/25 a C50/60, fessurato e non fessurato
• Calcestruzzo C12/15

Si applicano i dettagli (materiali da costruzione, carichi, ecc.) di qualsiasi approvazione disponibile.

• ETA-17/0624
• DoP 0122 - IT

• Quando si stringe il dado, il bullone conico viene tirato nella clip di espansione e lo sostiene contro la parete del foro.
• quando si raggiunge la coppia specificata, l'ancoraggio viene fissato in conformità all'omologazione.

Dati tecnici

Approvazione ETA
Diametro del nucleo di perforazione		10	[mm]
Profondità minima del foro per l'installazione a pressione		87	[mm]
Lunghezza del tassello		95	[mm]
Profondità di ancoraggio (ridotta)		40	[mm]
Profondità di ancoraggio (standard)		60	[mm]
Rondella (diametro esterno x spessore)		20 x 2	[mm]
Filettatura		M 10 x 53	[mm]
Max. Lunghezza effettiva max. hef,stand./hef,red.		10/30	[mm]
Quantità		50	Unità
GTIN (codice EAN)		4048962305500

Legenda =autorizzazione disponibile

L'ancoraggio fischer FBZ è l'ancoraggio economico in acciaio per calcestruzzo fessurato.
Con FBZ, i carichi agenti vengono trasferiti in modo sicuro nel substrato. L'ancoraggio in acciaio è ideale, ad esempio, per l'ancoraggio di ringhiere, passerelle e staffe.

:

• Valutazione Tecnica Europea Opzione 1 per calcestruzzo fessurato (ETA-17/0624)
• Adatto per zone di tensione

Vantaggi del prodotto:

• ancoraggio a bullone economico
• funzionamento sicuro e facile installazione
• due profondità di ancoraggio per una maggiore flessibilità d'uso

Il valore td si riferisce all'installazione a spinta con spessore di serraggio standard.

• Marchio: Fischer
• td profondità minima del foro (mm): 87
• Materiale: Acciaio
• L(mm): 95
• Superficie: zincato-blu
• Stampo: FBZ
• supporto hef. Ancoraggio(mm): 60
• tfix lunghezza utile max.(mm): 10
• Filettatura:
  • M10
• Foro ø(mm): 10
• d1(mm): 10
• tfix lunghezza utile min.(mm): 30
• Contenuto (ST):50

fischer FBZ 10/10 bullone di ancoraggio Unità: 50 pezzi
