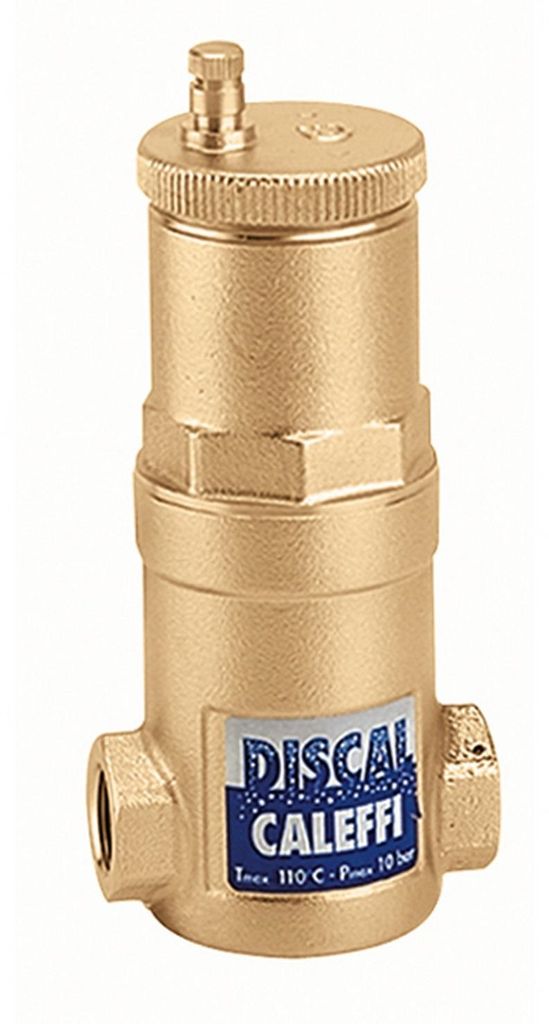

Separatore d'aria Caleffi DISCAL ottone 3/4" IG

Disaeratore a microbolle Caleffi DISCAL® filettatura femmina ¾", Serie 551

Separatore di microbolle ¾" filettatura femmina per tubazioni orizzontali, versione con attacco di scarico ½" filettatura femmina (con tappo).

Modalità di funzionamento

Il separatore di microbolle funziona secondo diversi principi fisici combinati. La parte attiva è costituita da diverse reti di metallo/plastica disposte radialmente (1).

Questi elementi generano movimenti vorticosi che favoriscono il rilascio delle bolle e il loro attaccamento alle superfici. Le microbolle si combinano per formare bolle più grandi fino a quando la spinta idrostatica diventa maggiore della forza che le fa aderire alla struttura. Queste bolle salgono verso l'alto e vengono separate attraverso una valvola di sfiato automatica con galleggiante (2).

Materiale

• Alloggiamento in ottone
• Elemento interno in PA66G30
• Galleggiante in PP
• Guida del galleggiante e mandrino di controllo in ottone
• Leva del galleggiante e molla in acciaio inox
• Guarnizioni in EPDM

Mezzi di esercizio

• Acqua,
• soluzioni glicolate non pericolose escluse dal campo di applicazione della direttiva 67/548 contenuto massimo di glicole 50%.

Dati tecnici

• Pressione massima di esercizio 10 bar
• Pressione massima di spurgo 10 bar
• Temperatura di esercizio 0÷110°C
• Corpo in ottone
• Attacchi con filettatura femmina ¾" DN20

Formazione di bolle d'aria

La quantità di aria distribuita nell'acqua dipende dalla pressione e dalla temperatura. La prova è fornita dalla cosiddetta legge di Henry - il grafico riportato qui
permette di quantificare il fenomeno fisico del rilascio dell'aria contenuta nel fluido
.

Esempio: se l'acqua viene riscaldata da 20°C a 80°C a una pressione assoluta costante di 2 bar, la quantità di aria rilasciata dal fluido
corrisponde a 18 litri per m3 di acqua. Più alta è la temperatura e più bassa è la pressione, più aria viene rilasciata. Quest'aria si trova sotto forma di microbolle con un diametro di decimi di millimetro. Nei sistemi di condizionamento dell'aria, questa continua formazione di minuscole bolle d'aria nell'acqua avviene in punti ben precisi, ovvero nei generatori di calore e nei dispositivi che operano in condizioni di cavitazione.

Microbolle indotte dalla cavitazione

Le bolle d'aria si formano dove c'è un'alta velocità del mezzo e una corrispondente caduta di pressione
. Di norma, si tratta dei rotori delle pompe e dei passaggi delle valvole di controllo. Queste bolle d'aria e di vapore, la cui formazione è favorita dall'acqua non ventilata, possono implodere a causa della cavitazione.

Bolle d'aria nei generatori di calore

A causa delle alte temperature del mezzo, sulle superfici che separano l'acqua dalla camera di combustione si formano continuamente minuscole bolle d'aria. L'aria trasportata dall'acqua si raccoglie in alcuni punti del circuito e deve essere rimossa. Una parte dell'aria viene riassorbita dal fluido quando le superfici si raffreddano.

con attacchi IG, pressione massima di esercizio: 10 bar, pressione massima di sfiato: 10 bar, intervallo di temperatura: 0-110 °C Dati tecnici:

• Numero di fabbrica: 551003
• Categoria di prodotto: Separatore d'aria
• Versione: filettatura femmina da 3/4
• Marchio: CALEFFI

Nota bene: la decorazione non è inclusa nella fornitura. Specifiche tecniche:

• Numero di serie: 551003
• Categoria di prodotto: Separatore d'aria
• Versione: 3/4" IG
• Marchio: CALEFFI

Nota bene: la decorazione non è inclusa.

con attacchi IG - pressione massima di esercizio: 10 bar - pressione massima di sfiato: 10 bar - campo di temperatura: 0-110 °C
