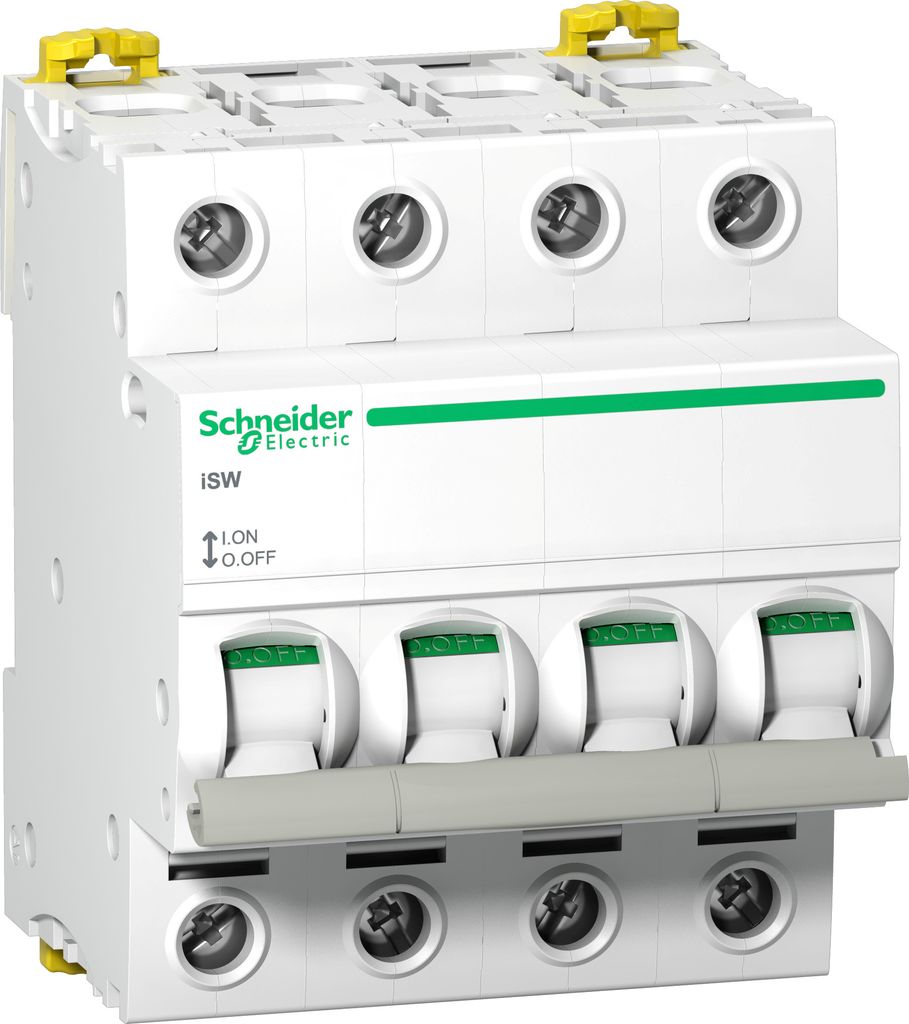

Sezionatore - isolamento iSW-40-4 40A 4 poli Schneider A9S65440

• Serie di prodotti Acti 9
• Nome prodotto Acti 9 iSW
• Tipo di prodotto o componente Sezionatore
• Abbreviazione del dispositivo ISW
• Applicazione del dispositivo Controllo Isolamento
• Descrizione dei poli 4P
• Categoria di utilizzo AC-22A
• Idoneità all'isolamento Sì

• Corrente nominale di esercizio [Ie] 40 A 415 V AC 50/60 Hz
• [Tensione nominale di esercizio 415 V in corrente alternata (AC) 50/60 Hz
• Capacità nominale di commutazione in cortocircuito [Icm] 4,2 kA Sezionatore - solo isolamento
• [Corrente nominale di breve durata 1260 A
• Tensione nominale di isolamento [Ui] 500 V in corrente alternata (CA) 50/60 Hz
• Tipo di azionamento Interruttore a levetta
• Segnalazione locale Indicatore ON/OFF
• Indicazione della posizione del contatto Sì
• Variante di montaggio Fissato
• Variante di montaggio su guida DIN
• Guida combinata e blocco di distribuzione Compatibilità superiore o inferiore: sì
• Griglia: 9mm 8
• Altezza 85 mm
• Larghezza 72 mm
• Profondità 73 mm
• Colore bianco
• Durata meccanica 20000 cicli
• Durata elettrica 15000 cicli
• Connessioni - terminali Terminali a tunnel (in alto o in basso) rigidi Terminali a tunnel: (in alto o in basso) flessibili Terminali a tunnel: (in alto o in basso) flessibili con anima
• Lunghezza di spelatura del filo 9 mm
• Coppia di serraggio 3,5 N.m
• A9S65440 Schneider

Sezionatore Acti 9 iSW. 4 poli, corrente nominale 40A, tensione di esercizio (Ue) 415V CA, tensione di isolamento (Ui) 500V CA. Apertura e chiusura dei circuiti sotto carico. Indicazione chiara della posizione di commutazione mediante marcatura verde sulla ginocchiera di commutazione del dispositivo. Moduli ausiliari aggiuntivi impilabili (opzionali): Interruttore ausiliario per la segnalazione di stato (iOF). Montaggio senza attrezzi sul lato sinistro del dispositivo. Colore RAL 9003. I sezionatori iSW sono conformi alle seguenti norme: IEC/EN 60947-3.
