Staffa Di Derivazione In Ghisa 33,7 Mm (1") X 1/2" Dn 25

Pressioni di esercizio: Acqua PN 16.

Derivazione con filettatura femmina. Per tubi in acciaio 21,3 - 88,9 mm.

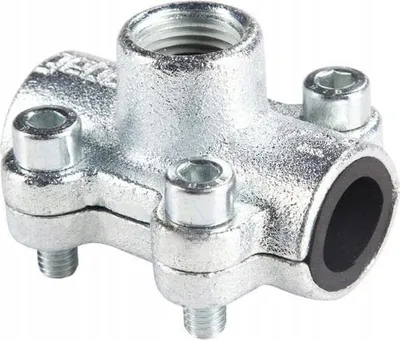

Presa a morsetto in ghisa malleabile GEBO con filettatura interna per tubo in acciaio (tipo ANB)

Versione: vedi tabella di selezione sopra

• Per tubi in acciaio (DIN EN 10255 e DIN EN 10220 serie 1)
• Pressione nominale: Acqua: PN 16
• Temperature: acqua: fino a 25 °C, acqua di riscaldamento: fino a 90 °C
• Filettatura di connessione: secondo ISO 7/1 o DIN EN 10226-1
• Con guarnizione in EPDM (adatto per acqua potabile)

Campi di applicazione:

• Mascheratura di tubi dell'acqua per creare una diramazione successiva
• Mascheratura di tubi di riscaldamento per creare una diramazione successiva

Per evitare di danneggiare le filettature, si raccomanda l'uso di seghe a tazza per il processo di maschiatura.

I componenti dei morsetti sono i seguenti: - Parte superiore e inferiore del morsetto - ferro malleabile nero; - manicotto di tenuta - gomma EPDM; - viti di collegamento - Acciaio al carbonio.

• Dimensione del morsetto: 1"; dimensione del giunto con filettatura interna supplementare: 1/2" BSP;

• Morsetti per la sigillatura e la riparazione di impianti idrici danneggiati;

• Pressione massima di esercizio di 16 bar; temperatura massima di esercizio di 90°C;

• Il giunto filettato femmina aggiuntivo consente di collegare qualsiasi prolunga del sistema esistente.

• I morsetti sono utilizzati per collegare tubazioni in acciaio, PE e altri materiali;


Proprietà: I morsetti sono adatti per il montaggio a posteriori di una diramazione. La guarnizione è conforme alla raccomandazione KTW ed è approvata per l'acqua potabile. Adatto per: Tubi in acciaio secondo DIN EN 10255 (ex DIN 2440 / 2441) DIN 2442 e DIN 2448 / DIN 2458 serie 1. Fluidi: Acqua potabile e di processo, aria compressa priva di olio Valori di pressione: Acqua: 10bar / 60°C 6bar / 100°C Aria compressa: 10bar / 70°C Diametro nominale: Dimensione del tubo x uscita filettata (filettatura femmina) STVGEBO261280301
