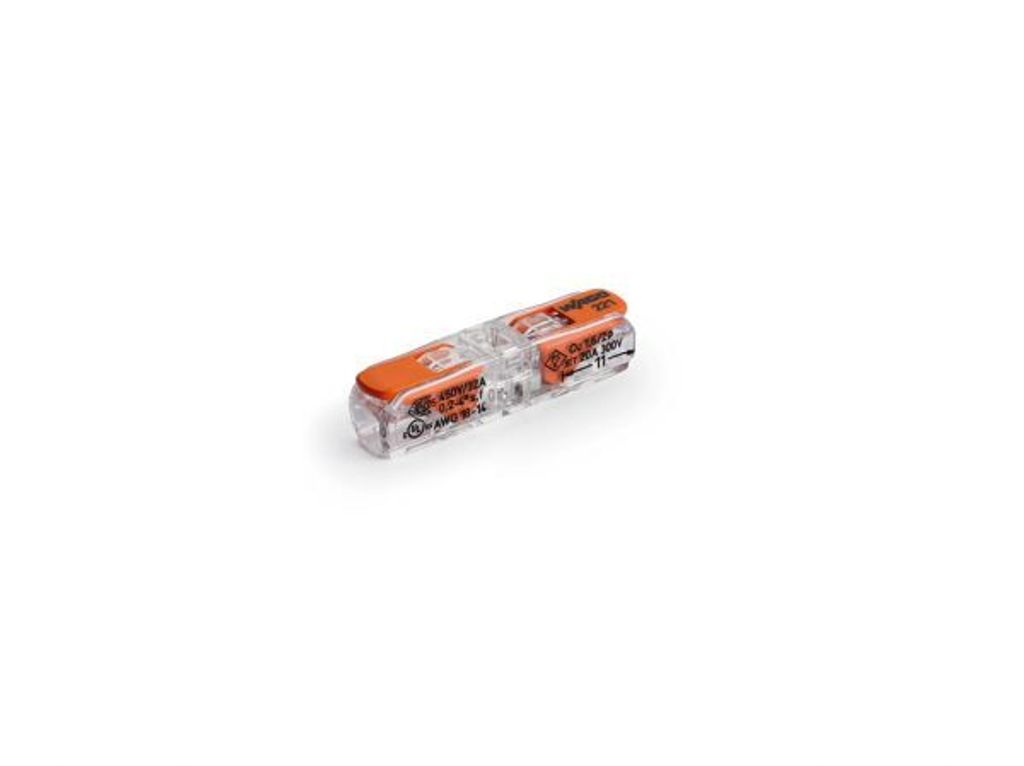

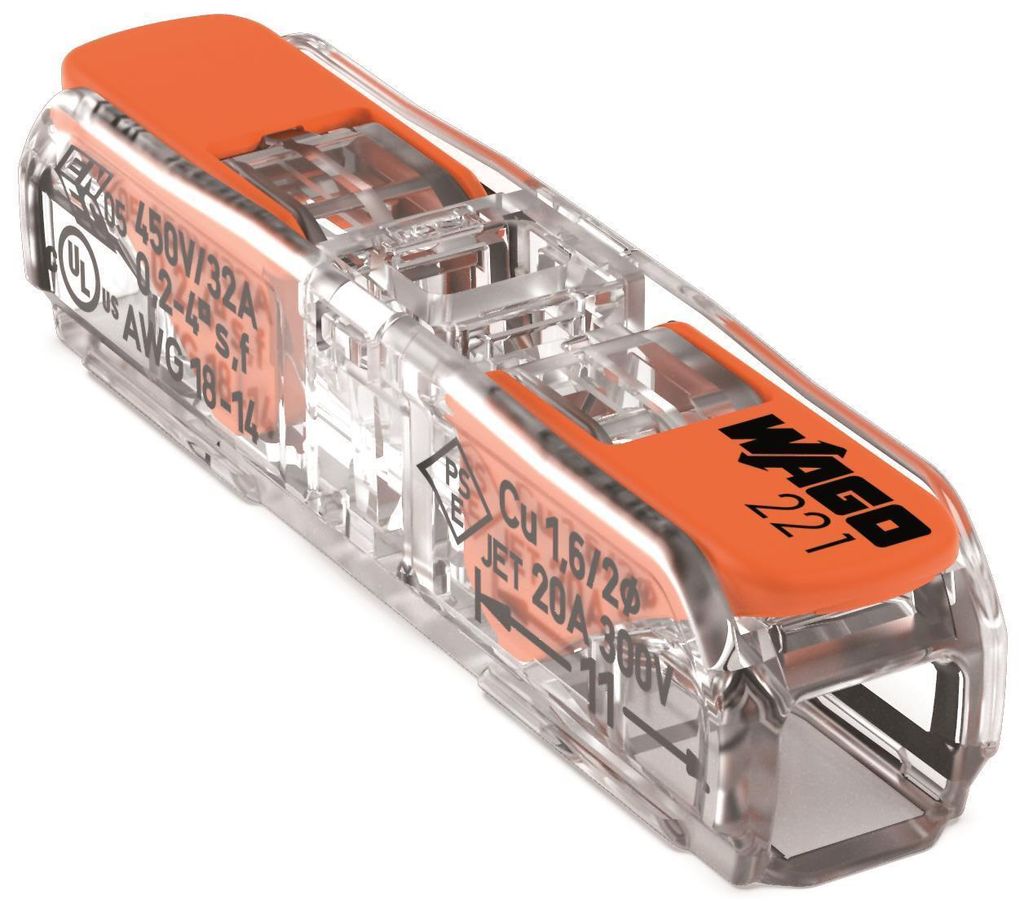

WAGO 221-2411 Connettore passante Morsettiera con leva - Contenuto: 60 pezzi

221-2411 giunto. morsetto in linea con leva

Morsetto di collegamento in linea con leva;
Per tutti i tipi di conduttori;
Max. 4 mm²; 2 conduttori;
Colore della custodia trasparente;
Coperchio trasparente;
Temperatura ambiente: max. 85 °C (T85)
Il morsetto è adatto per installazioni in tutto il mondo.

Dati elettrici
Valori di progetto secondo IEC/EN
Valori di progetto secondo EN 60664
Tensione nominale (II/2) 450V
Tensione nominale d'impatto (II/2) 4kV
Corrente nominale32A
Legenda (valori di progetto) (II/2) ≙ categoria di sovratensione II / grado di inquinamento 2
Valori di progetto secondo UL
Tensione nominale secondo UL (gruppo di applicazione C)600V
Corrente nominale secondo UL (gruppo di applicazione C) 20A

Dati di connessione
Numero totale di punti di connessione 2
Connessione 1
Tecnologia di connessionecAGE CLAMP®
Metodo di controllo a leva
Materiali dei fili di collegamento Rame
Filo pieno 0,2 .. 4 mm² / 20 ... 14 AWG
Filo multifilo 0,2 ... 2,5 mm² / 18 ... 14 AWG
Filo a trefoli fini 0,2 ... 4 mm² / 18 ... 14 AWG
Lunghezza di spelatura 11 mm / 0. 43 in.43 in.

Dati fisici
Larghezza 8,1 mm / 0,319 in.
Altezza 8,9 mm / 0,35 in.
Profondità35,5 mm / 1. 398 pollici Dati del materiale 398 pollici

Dati del materiale
Nota sui dati del materiale Informazioni sui dati del materiale sono disponibili qui
Colore trasparente
Colore del coperchio trasparente
Gruppo materiale IIIa
Materiale isolante Policarbonato (PC)
Classe di infiammabilità secondo UL94 V2
Colore membro d'azione Arancione
Peso del materiale isolante 0,84g
Peso 2,3g221-2411 giunto. morsetto in linea con leva

Morsetto di collegamento in linea con leva;
Per tutti i tipi di conduttori;
Max. 4 mm²; 2 conduttori;
Colore della custodia trasparente;
Coperchio trasparente;
Temperatura ambiente: max. 85 °C (T85)
Il morsetto è adatto per installazioni in tutto il mondo.

Dati elettrici
Valori di progetto secondo IEC/EN
Valori di progetto secondo EN 60664
Tensione nominale (II/2) 450V
Tensione nominale d'impatto (II/2) 4kV
Corrente nominale32A
Legenda (valori di progetto) (II/2) ≙ categoria di sovratensione II / grado di inquinamento 2
Valori di progetto secondo UL
Tensione nominale secondo UL (gruppo di applicazione C)600V
Corrente nominale secondo UL (gruppo di applicazione C) 20A

Dati di connessione
Numero totale di punti di connessione 2
Connessione 1
Tecnologia di connessionecAGE CLAMP®
Metodo di controllo a leva
Materiali dei fili di collegamento Rame
Filo pieno 0,2 .. 4 mm² / 20 ... 14 AWG
Filo multifilo 0,2 ... 2,5 mm² / 18 ... 14 AWG
Filo a trefoli fini 0,2 ... 4 mm² / 18 ... 14 AWG
Lunghezza di spelatura 11 mm / 0. 43 in.43 in.

Dati fisici
Larghezza 8,1 mm / 0,319 in.
Altezza 8,9 mm / 0,35 in.
Profondità35,5 mm / 1. 398 pollici Dati del materiale 398 pollici

Dati del materiale
Nota sui dati del materiale Informazioni sui dati del materiale sono disponibili qui
Colore trasparente
Colore del coperchio trasparente
Gruppo materiale IIIa
Materiale isolante Policarbonato (PC)
Classe di infiammabilità secondo UL94 V2
Colore del membro d'azione Arancione
Peso del materiale isolante 0,84 g
Peso 2,3 g

60x Connettore rapido WAGO 221-2411 per l'installazione di conduttori 2x0,2-4 mm

Connettore di installazione della serie 221 della rinomata e apprezzata azienda WAGO. Gli accoppiatori WAGO consentono di collegare i fili in modo rapido, senza problemi e soprattutto sicuro.

Gli accoppiatori rapidi WAGO della serie 221 sono utilizzati per collegare conduttori singoli solidi da 0,2 mm² a 4 mm².

Il set comprende: 60x innesti rapidi da installazione WAGO.

Caratteristiche del prodotto

• Comoda connessione dei cavi grazie al design compatto

• Montaggio a pressione per un massimo di 2 tipi di conduttore, singolo o multipolare

• Connettore adatto a un'ampia gamma di sezioni di conduttori: da 0,2 a 4 mm²

• Collegamento di conduttori di sezioni diverse

• Installazione di conduttori a filo sottile, solido e multifilamento utilizzando la morsettiera CAGE CLAMP®

• Funzionamento semplice: sollevare la leva, inserire il filo, abbassare la leva

COLLEGAMENTO DEL FILO

Il collegamento del filo è molto semplice: sul retro di ogni connettore sono riportate le informazioni sulla lunghezza necessaria del filo spellato.

Il corretto inserimento del filo e la sua lunghezza spelata possono essere controllati nel mirino situato nell'alloggiamento.

La lunghezza del cavo spelato è corretta se nella finestra del mirino non è visibile alcun cavo spelato.

APERTURA DI MISURAZIONE

Un foro di misurazione facilmente accessibile, situato sul lato opposto ai fori per i fili, consente di misurare in sicurezza i fili già collegati senza dover rimuovere il connettore.

TECNOLOGIA DI CONNESSIONE CAGE CLAMP®

WAGO ha eliminato le connessioni a vite introducendo un concetto di morsetto che utilizza la forza di una molla. Con l'invenzione della molla a gabbia CAGE CLAMP®, WAGO ha stabilito nuovi standard.

2 punti di serraggio con leva di comando
- sezione nominale 0,2 134 mm²
- colore trasparente
- tensione nominale 450 V
- corrente nominale 20 A
- adatto per conduttori solidi
- conduttori flessibili
- conduttori salati
- disponibile solo in confezioni da 60 pezzi

WAGO 221-2411 Connettore passante con leva per tutti i tipi di conduttore, max. 4 mm², 2 conduttori, colore custodia trasparente, colore custodia trasparente, temperatura ambiente max. 85 °C (T85), 4,00 mm², trasparente. Connettore senza attrezzi per tutti i tipi di conduttore, max. 4 mm², 2 conduttori, colore della custodia trasparente, azionamento arancione, temperatura ambiente max. 85 °C (T85), adattatore di fissaggio con rilievi di tensione per fissaggio a vite da 2 a 5 volte.

Caratteristiche del prodotto:

• Corrente nominale: 32

• Tensione nominale: 450

• Numero di terminali: 2

• Adatto per conduttori solidi: sì

• Sezione del filo flessibile (filo sottile) con terminazione: 0,2-4

• Sezione del filo rigido (filo singolo/multifilo): 0,2 ? 4

• Gamma AWG: 14 ? 18

• Sezione nominale: 0,2 ? 4

• Adatto per fili multi-conduttori: sì

• Adatto per conduttori flessibili: sì

• Trasparente: sì

• Con leve di comando: sì

2 punti di serraggio con leva di comando
- sezione nominale 0,2 134 mm²
- colore trasparente
- tensione nominale 450 V
- corrente nominale 20 A
- adatto per conduttori rigidi
- conduttori flessibili
- conduttori a trefoli
- disponibile solo in confezioni da 60 pz

WAGO GmbH & Co. KG Connettore passante 221-2411 Costruttore: WAGO GmbH & Co. KG Denominazione: Connettore passante con leva Tipo: 221-2411 Numero di punti di serraggio: 2 Sezione nominale: 0,2... 4 mm² Con leve di comando: sì Colore: incolore Trasparente: sì Tensione nominale: 450 V Corrente nominale: 32 V Tensione nominale: 4 V Corrente nominale: 4 V.4 mm² Con leve di comando: sì Colore: incolore Trasparente: sì Tensione nominale: 450 V Corrente nominale: 32 A Adatto per conduttori solidi: sì Adatto per conduttori flessibili: sì Adatto per conduttori a trefoli: sì Sezione del conduttore flessibile (a trefoli fini) con ghiera: 0,2...4 mm² Sezione del conduttore rigido (solido/multifilare): 0,2...4 mm² Gamma AWG: 14...18WAGO GmbH & Co. KG Connettore passante 221-2411: maggiori dettagliConnettore passante con leva per tutti i tipi di conduttore max. 4 mm² 2 conduttori Colore della custodia trasparente Colore del coperchio trasparente Temperatura ambiente max. 85 °C (T85) 4,00 mm² trasparente Fornito: WAGO GmbH & Co. KG Connettore passante con leva 221-2411, unità di imballaggio: 60 pezzi, EAN: 4055144049404
