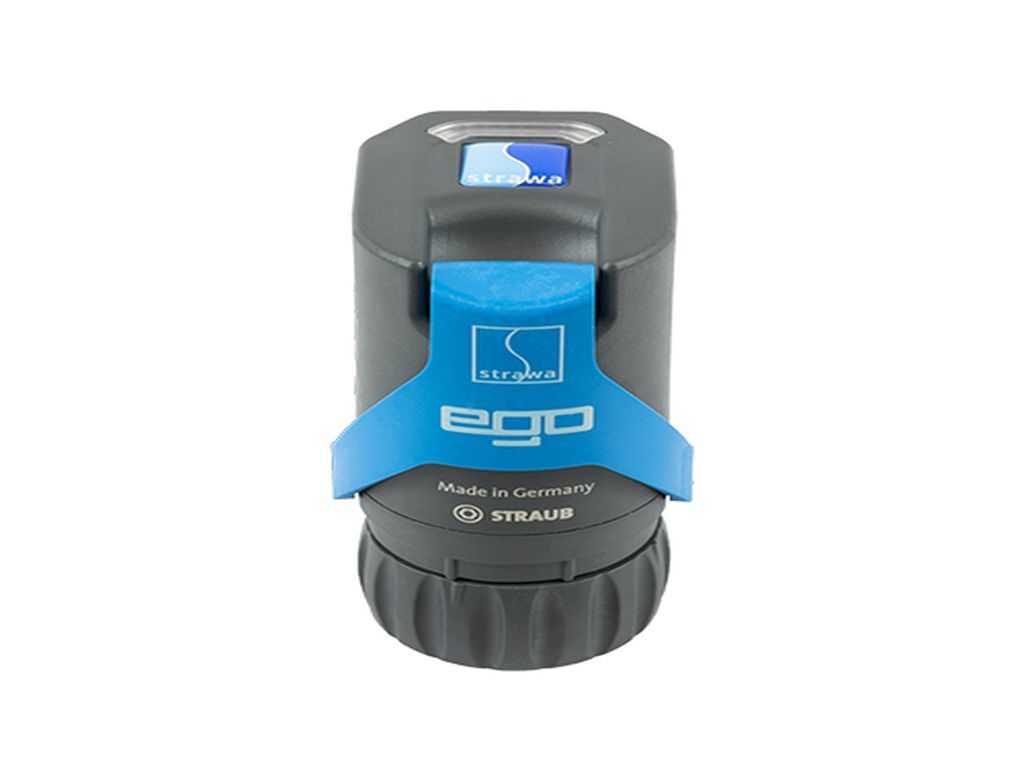

Strawa EGO L Regelantrieb Schnappversch. 230 V f d. vollaut. hydraul. Abgleich

1. Descrizione:

Attuatore elettrotermico autonomo intelligente 230 V NC per il bilanciamento idronico adattivo dei circuiti di riscaldamento di un collettore di circuiti di riscaldamento in sistemi di riscaldamento e raffreddamento a superficie. Normalmente chiuso

e con leva incernierata per l'installazione a vuoto o per l'apertura manuale diseccitata della valvola termostatica. Con limitatore di temperatura di mandata integrato.

Per il montaggio su collettori di circuiti di riscaldamento con inserti di valvole termostatiche con fissaggio rapido.

Sensori di temperatura adatti a tubi di riscaldamento di superficie in plastica, metallo o combinazioni di questi materiali, con diametri esterni da 12 a 20 mm.

Grazie all'alimentatore a condensatore, Ego rappresenta un carico capacitivo.

Tutti gli attuatori a monte (ad es. regolatori di stanza o morsettiere) devono essere adatti a questo scopo.

2. Modalità di funzionamento:

- registra la temperatura di mandata e di ritorno di un circuito di riscaldamento o di raffreddamento

- gli intervalli di temperatura nominale calcolati dall'EGO-KI sono variabili e dipendono dal comportamento dell'utente e dall'ambiente dell'impianto

- è in grado di assumere e mantenere qualsiasi posizione della valvola tra "aperto" e "chiuso"

- Alla riaccensione, l'EGO si sposta nella sua ultima posizione e da lì continua a regolare in modo dinamico

- Il LED può visualizzare i diversi stati di funzionamento e i messaggi di stato cambiando colore e/o facendo lampeggiare i codici

3. Dati tecnici:

- Versione Normalmente chiusa

- Attacco valvola Chiusura rapida

- Tensione 230 V CA, 50 Hz

- Corrente di spunto 130 mA per max. 200 ms

- Potenza operativa continua 1,7 W

- Fattore di potenza λ da 0,1 a 0,99 (azione capacitiva)

- Tempo di chiusura e apertura circa 3 min

- Corsa di azionamento >= 3,5 mm

- Forza di azionamento 110 N

- Dimensione di chiusura Ego 10,8 mm

- Dimensione di chiusura della valvola 11,8 mm

- Temperatura del fluido da 10 a 60 °C (il limitatore della temperatura di mandata è attivo in posizione automatica)

- Temperatura di stoccaggio da -25 a 60 °C

- Temperatura ambiente da 0 a 50 °C

- Umidità da 10 a 100 % senza condensa

- Tipo di protezione / classe di protezione IP 54 / II

- Posizione di installazione Qualsiasi posizione

- Alloggiamento / Colore dell'alloggiamento Poliammide / grigio-blu

- Cavo di collegamento Flessibile, nero, 1 m con puntalini, 2 x 0,34 mm2

- Cavo di mandata del sensore Flessibile, nero con striscia rossa, 0,4 m, 2 x 0,22 mm2 cablato

- Cavo sensore di ritorno Flessibile, nero con striscia blu, 0,2 m, 2 x 0,22 mm2 cablato

- Sensori di temperatura NTC 10k (a 25 °C), clip per tubi con diametro esterno da 12 a 20 mm

4. Connessioni:

Attuatore di comando EGO 230 V -> connettore a sgancio rapido EGO adatto alle stazioni e-class 18, FBH 18, FBR 18, FBM 18

5. Interfaccia in loco:

- Alimentazione: Alimentazione elettrica con alimentatore appropriato e protezione del circuito adattata
