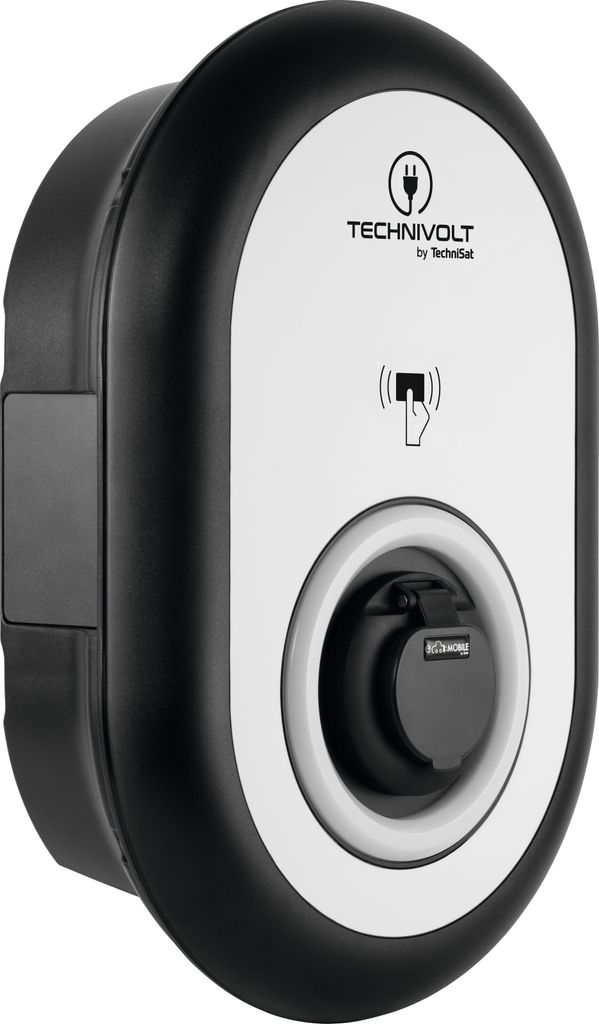

Technivolt 100 (0000/6400)

TechniSat TECHNIVOLT 100

La stazione di ricarica universale TECHNIVOLT 100 consente di ricaricare le auto elettriche o ibride plug-in in modo rapido, sicuro ed efficiente a casa. Rispetto a una presa di corrente, questa wallbox riduce notevolmente i tempi di ricarica. TECHNIVOLT 100 dispone inoltre di una serie di comode funzioni, come la protezione degli accessi e l'autorizzazione dei processi di ricarica tramite RFID. La funzione di sicurezza, che annulla la ricarica in caso di interruzione dell'alimentazione, è un grande vantaggio. L'interfaccia per il collegamento di un contatore di energia intelligente (MID) per l'ottimizzazione dinamica della potenza all'interno del collegamento domestico o un contatto di commutazione a potenziale zero per il controllo esterno dei processi di ricarica sono integrati di serie. Il TECHNIVOLT 100 può beneficiare di sovvenzioni nell'ambito del programma KFW 440.

Dati tecnici

Uscita/collegamento al veicolo

• Modalità di ricarica: Modalità 3, IEC61851-1
• Collegamento di ricarica: presa di tipo 2, IEC-62196
• Tensione di uscita: 230 / 400 V
• Corrente di carica: 16 A
• Potenza di carica: 11 kW/h

Condizioni ambientali Funzionamento

• Altitudine di funzionamento: 4.000 metri sul livello del mare
• Classe IP: 54
• Umidità: 5 ... 95 % (relativa, senza rugiada)
• Temperatura: -35 ... 55 °C (senza luce solare diretta)

Condizioni ambientali Stoccaggio

• Temperatura: -40 ... 80 °C
• Umidità: 5 ... 95 % (relativa, senza rugiada)

Proprietà meccaniche

• Ingresso per cavo di rete: M32, per cavo Ø 15-21 mm
• Passaggio per cavo dati: M20, per 2 cavi

Protezione del fusibile

• Rilevamento della corrente di guasto CC: RCM interno, I?n ? 6 mA
• MCB in ingresso: caratteristiche di intervento C
• RCCB in ingresso: 4P-20A-30mA, tipo A

RFID

• UID: 4 byte
• Tipo di scheda: MIFARE Classic 1k
• Standard: ISO 14443A
• Frequenza: 13,56 MHz

Autorizzazione

• RFID: Sì

Comunicazione: Sì

• Autorizzazione utente: RFID
• Modbus: Sì (RS485)

Equipaggiamento superiore

• Dotazione di punta: potenza di carica di 11 kW
• Caratteristiche principali: funzione RFID per l'attivazione dei processi di ricarica
• Dotazione di punta: rilevamento della corrente di guasto CC 6mA integrato
• Dotazione di punta: sovvenzionabile da KfW
• Caratteristiche principali: modalità di ricarica 3 in conformità alla norma IEC 61851
• Caratteristiche principali: corrente di carica di 16A per fase, possibile anche la carica monofase
• Caratteristiche principali: presa di tipo 2
• Caratteristiche principali: gancio per il cavo di ricarica integrato

Alimentazione

• Corrente nominale: 16 A trifase
• Cavo di rete: max. 10 mm² Ø 15-21 mm
• Tensione nominale: 230 / 400 V
• Tipo di corrente: CA
• Consumo di energia in standby: 3,5 W
• Frequenza nominale: 50 Hz
