Dispositivo di protezione contro le sovratensioni per impianti fotovoltaici, protezione contro fulmini, versione DC, da 1 a 4 poli

Gli interruttori di protezione da sovratensione della marca Schelinger servono a proteggere da sovratensioni transitorie e a limitare la frequenza e la durata delle correnti successive. Un'installazione di questo tipo può proteggere i dispositivi collegati alla rete, ad esempio durante un temporale.

Sono adatti anche per impianti fotovoltaici.

Gli interruttori possono essere installati in un quadro elettrico con guida DIN.

Sono disponibili nelle classi Tipo 1+2 (B+C) e Tipo 2 (C), nelle varianti monopolare, quadripolare e tripolare (DC).

Dati tecnici

del produttore	5 anni
Materiale	Plastica ABS / PC
Grado di protezione	IP 20
stenza alla temperatura	40°C fino a + 70°C
Montaggio	Guida DIN, TH-35 (DIN 35)
Tipo T1+T2 (B+C), 5kA Monopolare, Quadripolare
Monopolare	Dimensioni18 x 68 x 90 mm (L x A x P) Coloregrigio chiaro/arancione Numero di poli1 Corrente di scaricaImax: 50kA Tensione di funzionamento continuo275V AC Livello di protezione da sovratensione< 1.5 kV Impulso di corrente (10/350 µs)5 kA Tempo di risposta<= 25 ns Capacità di serraggiomax. 35 mm²

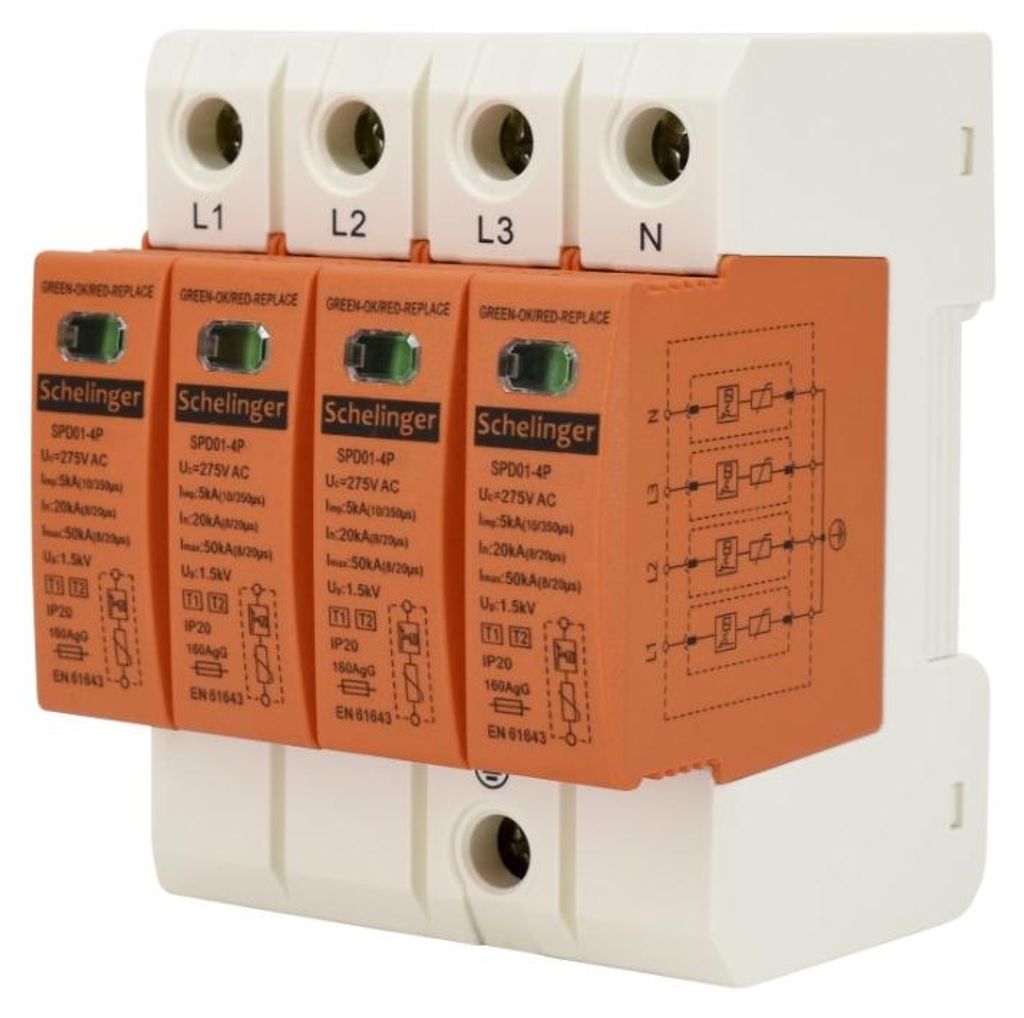

Quadripolare	Dimensioni70 x 68 x 90 mm (L x A x P) Coloregrigio chiaro/arancione Numero di poli4 Corrente di scaricaImax: 50 kA Tensione di funzionamento continuo275 V AC Livello di protezione da sovratensione< 1.5 kV Impulso di corrente (10/350 µs)

5 kA

Tempo di reazione: ≤ 25 ns Capacità di serraggio: max. 35 mm²

| Tipo T1+T2 (B+C), 8 kA Monopolare / Quadripolare

| Monopolare

| Dimensioni: 18 x 68 x 90 mm (L x A x P) Colore: grigio scuro / grigio chiaro Numero di poli: 1 Corrente di scarica: Imax: 50 kA Tensione di funzionamento continuo: 275 V AC Livello di protezione da sovratensione:< 1.5 kV Corrente d'impulso (10/350 µs): 8 kA Tempo di reazione: ≤ 25 ns Capacità di serraggio: max. 35 mm²

| Quadripolare

| Dimensioni: 70 x 68 x 90 mm (L x A x P) Colore: grigio scuro / grigio chiaro Numero di poli: 4 Corrente di scarica: Imax: 50 kA Tensione di funzionamento continuo: 275 V AC

Livello di protezione da sovratensione< 1.5 kV

Corrente di impulso (10/350 µs)8 kA

Tempo di risposta<= 25 ns

Capacità di serraggiomax. 35 mm²


Tipo T1+T2 (B+C), 12,5 kA
Monopolare QuadripolareMonopolare

Dimensioni18 x 81 x 90 mm (L x A x P)

Coloregrigio scuro/grigio chiaro

Numero di poli1

Corrente di scaricaImax: 50 kA

Tensione di funzionamento continuo275 V AC

Livello di protezione da sovratensione< 1.5 kV

Corrente di impulso (10/350 µs)12,5 kA

Tempo di risposta<= 25 ns

Capacità di serraggiomax. 35 mm²


Quadripolare

Dimensioni70 x 81 x 90 mm (L x A x P)

Coloregrigio scuro/grigio chiaro

Numero di poli4

Corrente di scaricaImax: 50 kA

Tensione di funzionamento continuo275 V AC

Livello di protezione da sovratensione< 1.5 kV

Corrente di impulso (10/350 µs)12,5 kA

Tempo di risposta<= 25 ns

Capacità di serraggiomax. 35 mm²


Tipo T2 (C), 5 kA
Monopolare QuadropolareMonopolare

Dimensioni18 x 68 x 90 mm (L x A x P)

Coloregrigio scuro/grigio chiaro

Numero di poli1

Corrente di scaricaImax: 40 kA

Tensione di funzionamento continuo275 V AC

Livello di protezione da sovratensione< 1.5 kV

Corrente di impulso (10/350 µs)5 kA

Tempo di risposta<= 25 ns

Capacità di serraggiomax. 35 mm²


Quadropolare

Dimensioni70 x 68 x 90 mm (L x A x P)

Coloregrigio scuro/grigio chiaro

Numero di poli4

Corrente di scaricaImax: 40 kA

Tensione di funzionamento continuo275 V AC

Livello di protezione da sovratensione< 1.5 kV

Corrente di impulso (10/350 µs)5 kA

Tempo di risposta<= 25 ns

Capacità di serraggiomax. 35 mm²


Tipo T2 (C), DC 1000 V
3 poli3 poli

Dimensioni54 x 68 x 90 mm (L x A x P)

Coloregrigio chiaro

Numero di poli3

Corrente di scaricaImax: 40 kA

Tensione nominale1000 V DC

Corrente differenziale nominale20 kA

Corrente di cortocircuito nominale40 kA

Capacità dei morsettimax. 35 mm²


Tipo T1+T2 (B+C), DC 1000 V, 8k A
3 poli3 poli

Dimensioni54 x 68 x 90 mm (L x A x P)

Coloregrigio chiaro

Numero di poli3

Corrente di scaricaImax: 40 kA

Tensione nominale1000 V DC

Corrente di scarica totale16 kA

Corrente differenziale nominale20 kA

Corrente di cortocircuito nominale50 kA

stenza nominale al cortocircuito<= 4.5k V>

Corrente d'impulso (10/350 µs)8 kA

Tempo di risposta<= 25 ns

Capacità dei morsettimax. 35 mm²
