EMKE Design Radiatore a pannello orizzontale 630x1006 mm 1308 W Radiatore piatto antracite Radiatore a doppio strato Acciaio SPCC Attacco laterale senza resistenza elettrica

Con i prodotti EMKE potrete conferire al vostro ambiente un tocco di modernità e un'atmosfera accogliente.
Il design lineare colpisce per la sua chiarezza contemporanea e moderna.

Specifiche del radiatore piatto

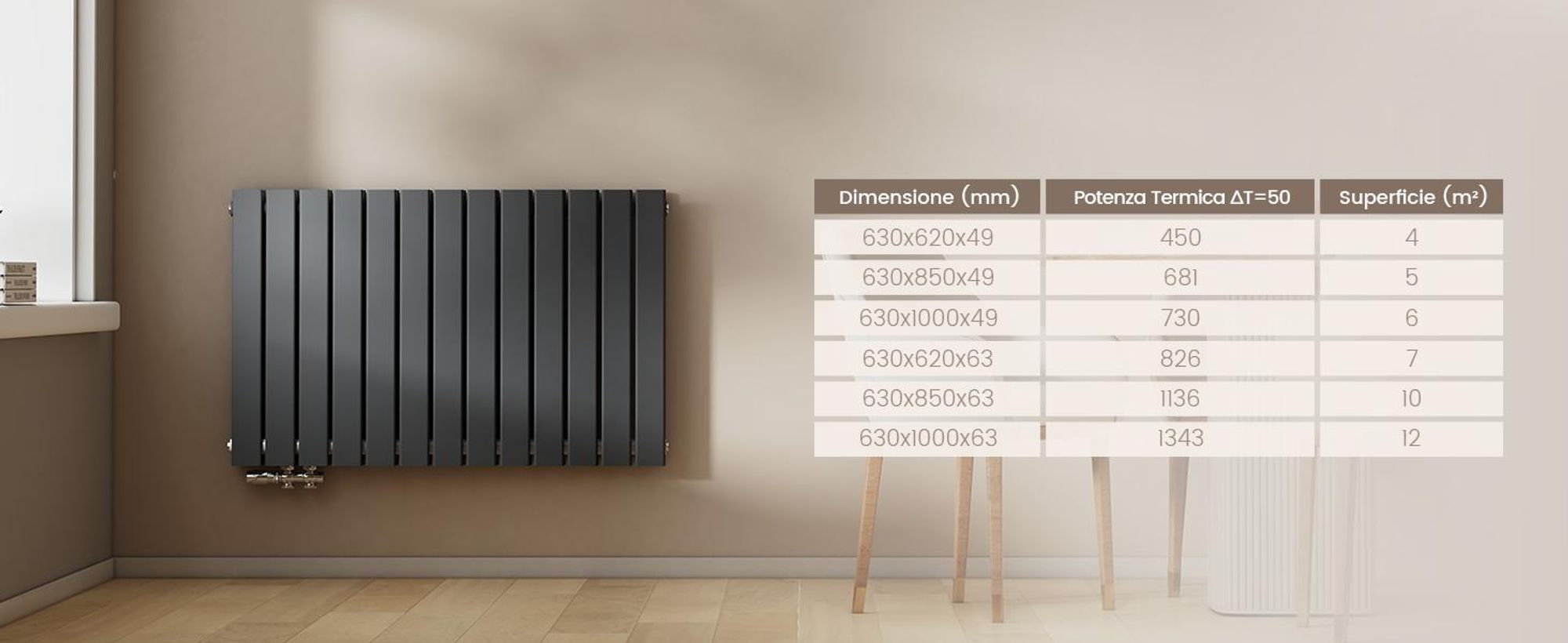

Dimensioni: 630x1006 mm, potenza: 1308 W, superficie riscaldante: 12 m², filettatura di collegamento: G1/2", dimensione di collegamento: 50 mm, distanza dalla parete: 51 mm.

Ottimizzato per l'installazione sotto le finestre Grazie alla struttura orizzontale con un'altezza di 630 mm, questo radiatore è perfetto per l'installazione sotto le finestre o su pareti con altezza limitata, per sfruttare al meglio la circolazione dell'aria nella stanza.

Calore efficiente per ogni stanza Con una potenza termica fino a 1308 W, il modello a doppio strato offre una potenza sufficiente per portare rapidamente e in modo uniforme a una temperatura confortevole stanze fino a 12 ㎡.

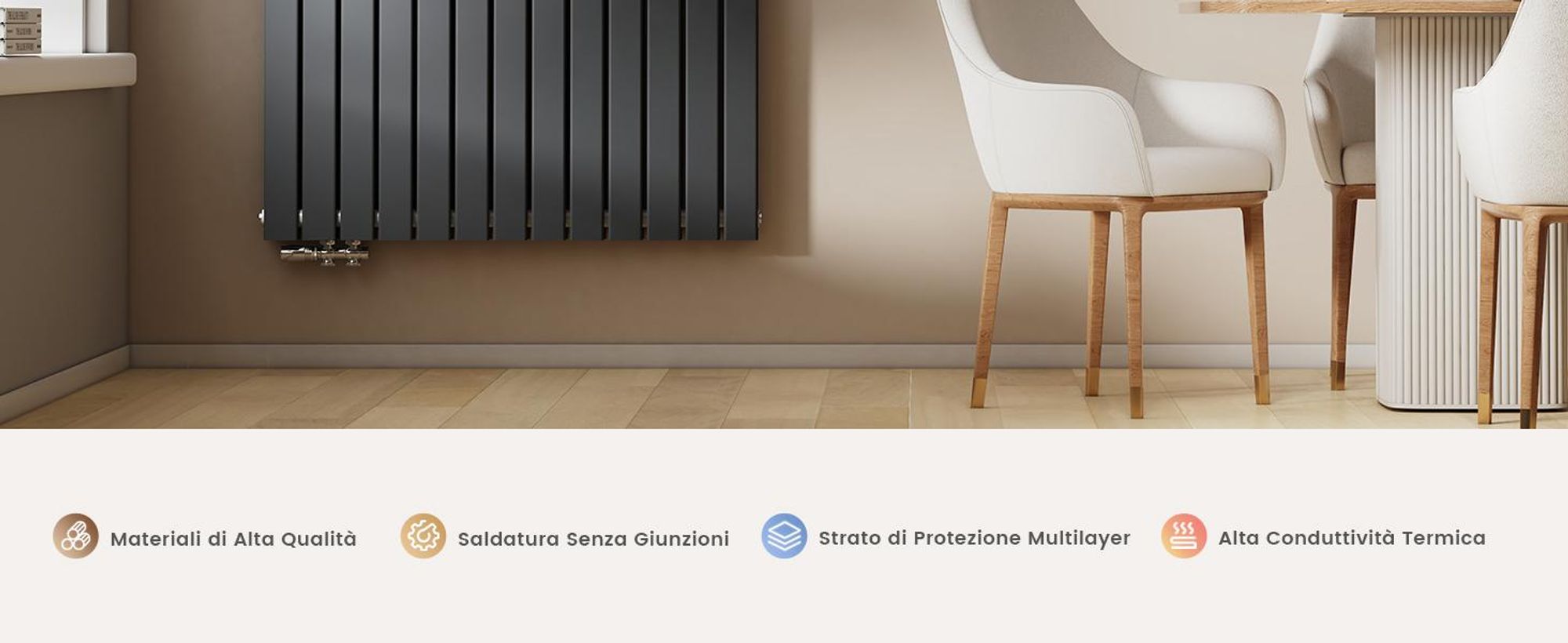

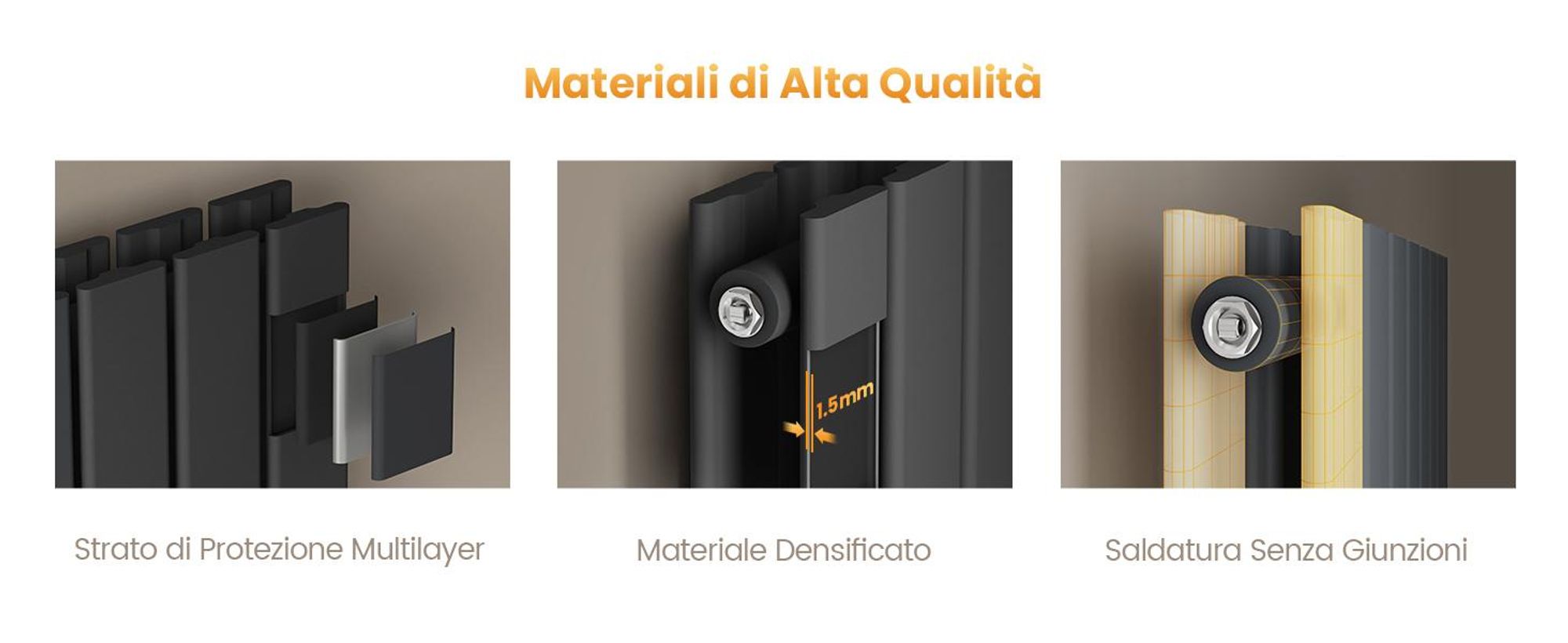

Robusta struttura in acciaio SPCC Realizzato Acciaio al carbonio SPCC di alta qualità e lavorato con una precisa tecnologia di saldatura senza giunture.

Eccellente protezione dalla corrosione La superficie è stata sottoposta a un rigoroso test di nebbia salina neutra della durata di 200 ore. Il rivestimento di alta qualità protegge efficacemente dalla ruggine e dai graffi, anche in ambienti con elevata umidità.

Facile da installare
Collegamento flessibile senza attrezzi speciali.

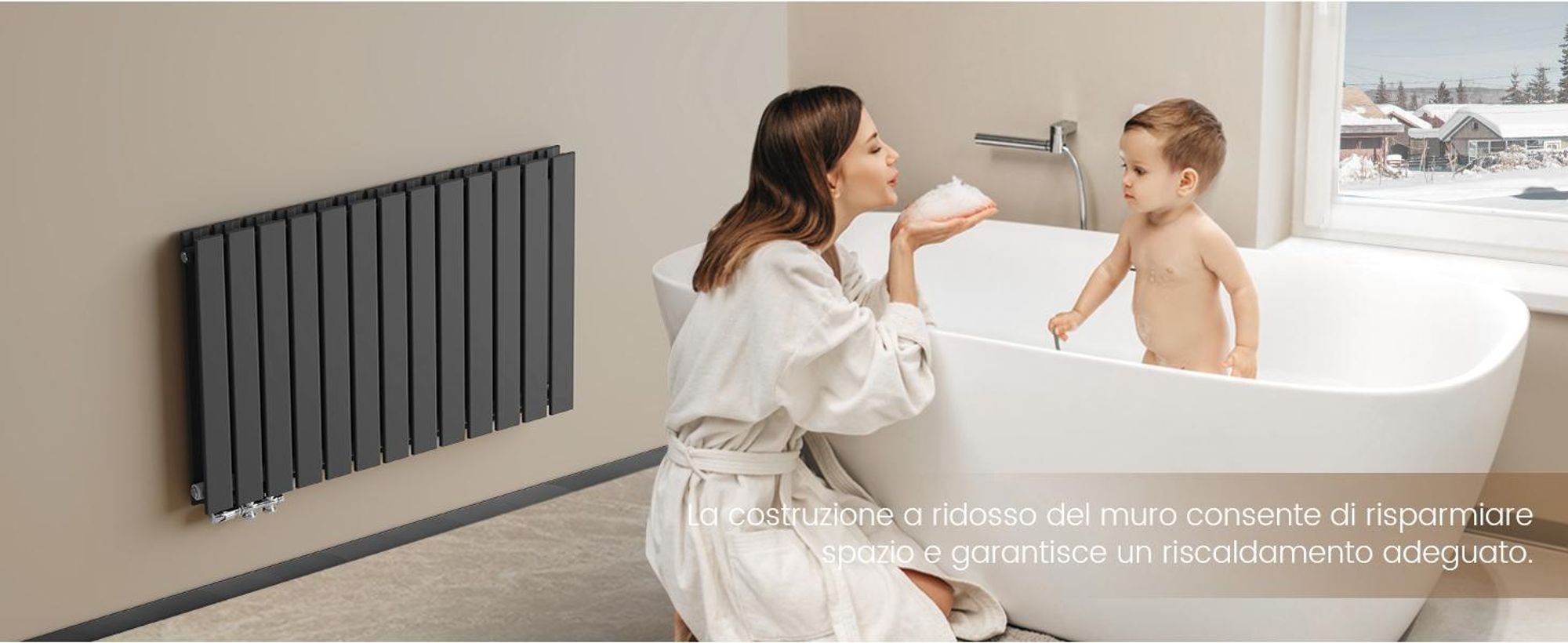

Ideale per soggiorni, camere da letto, bagni e uffici.

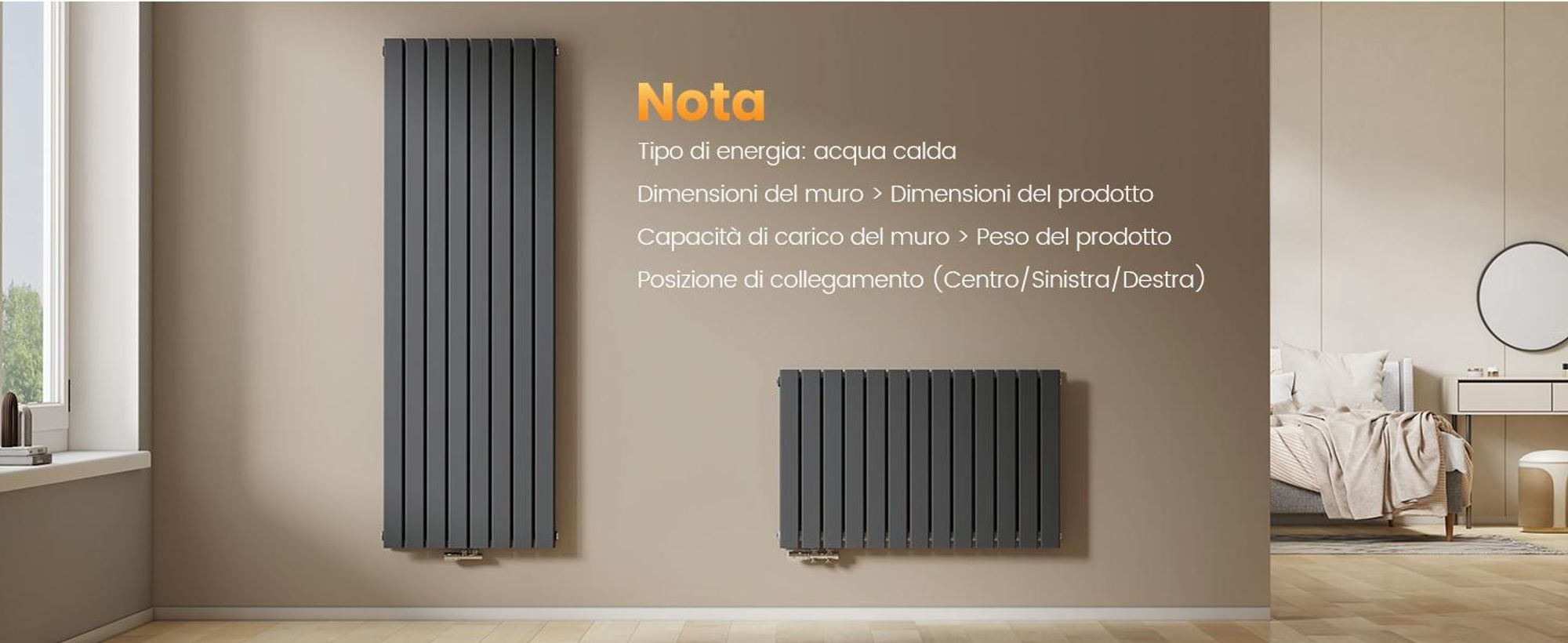

Si consiglia una capacità di carico della parete superiore a 2-3 volte il peso proprio del radiatore.

Sicurezza e flessibilità di montaggio Adatto per una pressione di esercizio fino a 4 bar. L'installazione è sicura su pareti in mattoni pieni o cemento. Disponibile nei colori intramontabili bianco e antracite.

Specifiche del prodotto:

◆ Modello: radiatore a pannello (orizzontale)

◆ Colore: antracite/bianco

◆ Tipo di funzionamento: acqua calda

◆ Attacco: attacco laterale

◆ Materiale: acciaio inossidabile verniciato a polvere

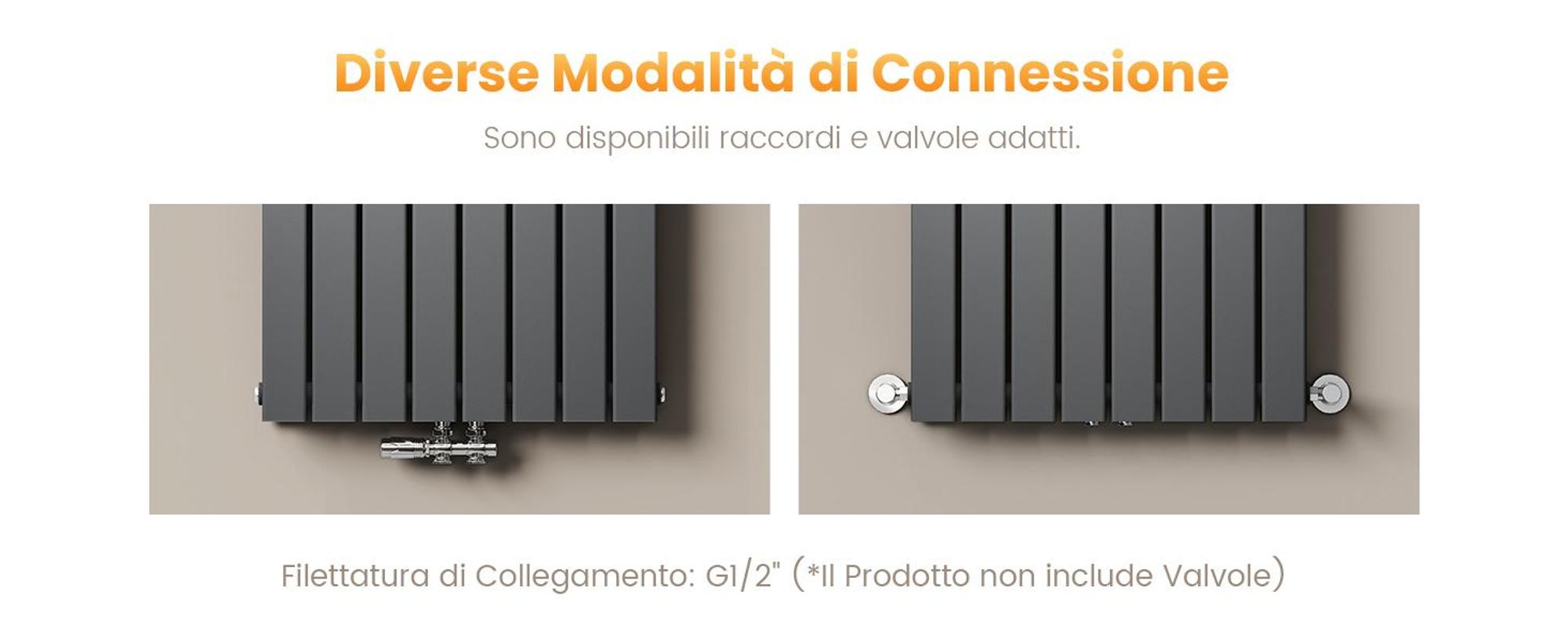

◆ Filettatura di collegamento: G1/2”” adatto per valvole manuali o termostatiche

◆ Distanza dalla parete: 85 mm

◆ Modalità di funzionamento: acqua calda (75 °C/65 °C/20 °C, mandata/ritorno/temperatura ambiente)

◆ Intervallo di temperatura: 0 - 100 °C (212 °F)

◆ Pressione di esercizio: 4 bar

◆ Il radiatore viene collegato direttamente al sistema di riscaldamento centrale ed è adatto per sistemi di teleriscaldamento

◆ Il prodotto soddisfa i requisiti di prova della norma BS EN 442

◆ Superato il test in nebbia salina con acido neutro per 200 ore

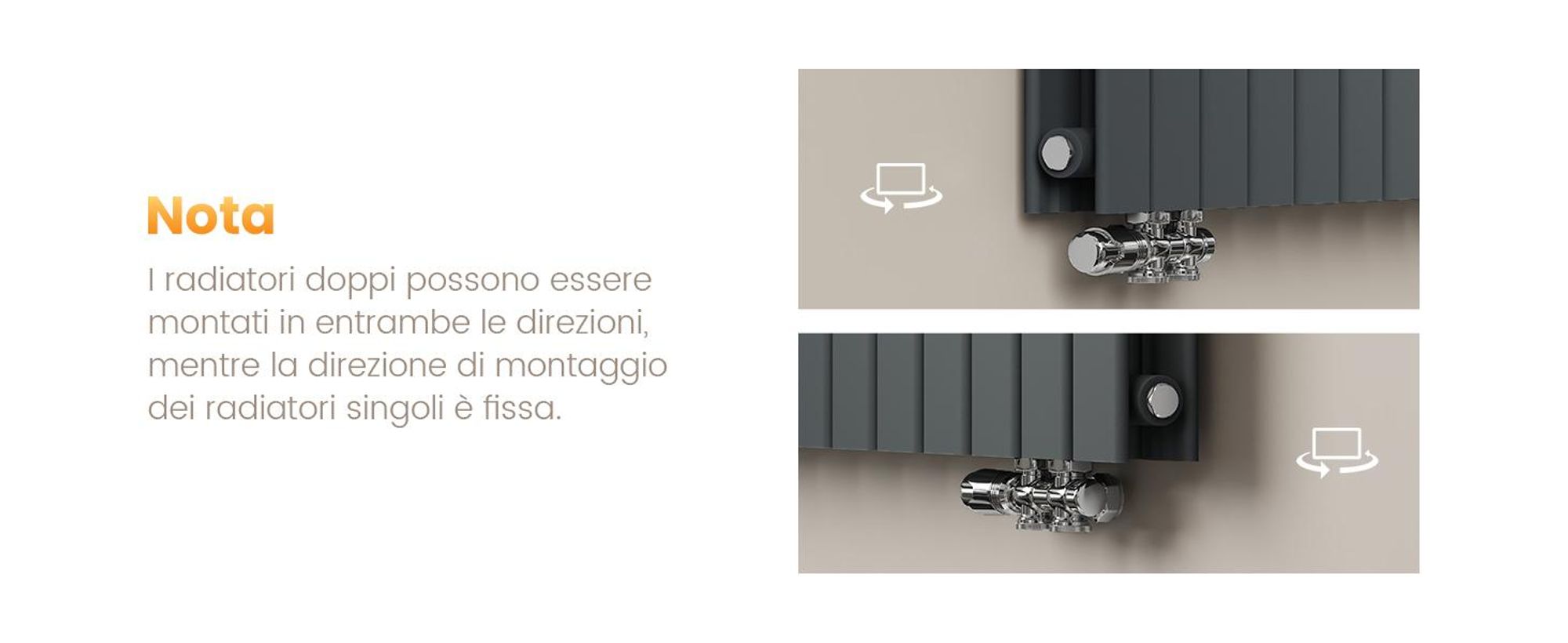

Tre possibilità di collegamento:

◆ Collegamento centrale
È adatto a situazioni in cui i tubi di ingresso e di uscita si trovano nella stessa posizione.

◆ Collegamento laterale
È adatto a situazioni in cui la distanza tra i tubi di ingresso e di uscita è grande e più vicina al pavimento.

◆ Collegamento diagonale
È adatto a situazioni in cui la distanza tra i tubi di ingresso e di uscita è grande e c'è una grande differenza di altezza tra i due tubi.

Pulizia e manutenzione

◆ Come si pulisce il radiatore?
È sufficiente utilizzare un panno √ morbido e √ pulito per pulire la superficie del radiatore.

◆ Cosa bisogna tenere presente durante la pulizia?
Non utilizzare detergenti o disinfettanti contenenti × alcool, × cloro o × acidi per evitare di danneggiare il rivestimento superficiale.

Contenuto della confezione:

◆ 1 x radiatore a pannello

◆ 1 x kit di montaggio

◆ 1 x istruzioni di montaggio in tedesco

Nota: non è possibile effettuare consegne sulle isole.
