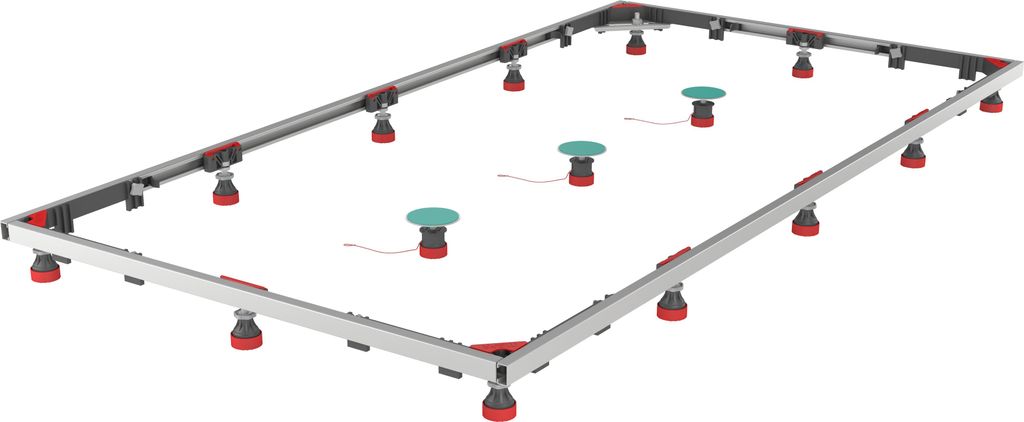

MEPA Montagerahmen (Einbaurahmen) SF Rechteck XL100/180 Stahl / Mineralguss

SCOPO
- Telaio di montaggio per l'installazione di piatti doccia rettangolari extra- e superpiatti in acciaio, acrilico, fusione minerale

CARATTERISTICHE
- per piatti doccia da 700x700 mm a 1000x1800 mm
- regolabile in altezza da 65 mm a 190 mm
- regolabile in altezza da 55 mm a 230 mm con accessori
- ADS (sistema antitorsione e isolamento acustico)

FORNITURA
- 1 telaio di montaggio
- 12 piedini a vite regolabili in altezza
- 3 EasyLift per il supporto
- 1 supporto angolare
- 4 staffe a pavimento
- 18 bussole di adattamento (aumento di altezza di 25 mm)
- 18 bussole di adattamento (aumento di altezza di 50 mm)
- Materiale di fissaggio

ACCESSORI
- con il set di prolunghe (art. n. 150172) è possibile utilizzare vassoi acrilici il cui lato corto è lungo tra 800 e 1000 mm

- con gli accessori (art. 150198) la regolazione in altezza può essere ridotta a 55 mm, gli accessori sono necessari due volte
- con gli accessori (art. 150171) la regolazione in altezza può essere estesa a 230 mm
- con gli accessori (art. 150197) può essere estesa per situazioni di installazione con un tubo di scarico che corre lungo la parete

NOTE
- per piatti doccia in acciaio e in ghisa minerale da 700x700 mm a 1000x1800 mm
- per piatti doccia in acrilico con bordo liscio da 700x700 mm a 800x1600 mm, fino a 1000x1600 mm solo con accessori
- il telaio di montaggio Universal XL è progettato per piatti doccia, l'uniformità della superficie del bordo e/o la rettilineità del bordo inferiore non superano una deviazione di 3 mm
- per i piatti in gesso minerale, è necessario garantire la presenza di un punto di appoggio portante ogni 60 cm.
Le vasche con nervature non portanti non sono adatte. La vasca deve essere approvata dal produttore per l'installazione con piedini per vasche da bagno.
- Per il metodo di prova e la procedura di determinazione delle deviazioni geometriche, consultare la norma DIN EN 249 Allegato A.
Questa dimensione è solitamente rispettata dai produttori di vasche in acciaio fuso/fusione minerale e da alcuni produttori di vasche in acrilico, ma
deve essere controllata sotto la propria responsabilità.
