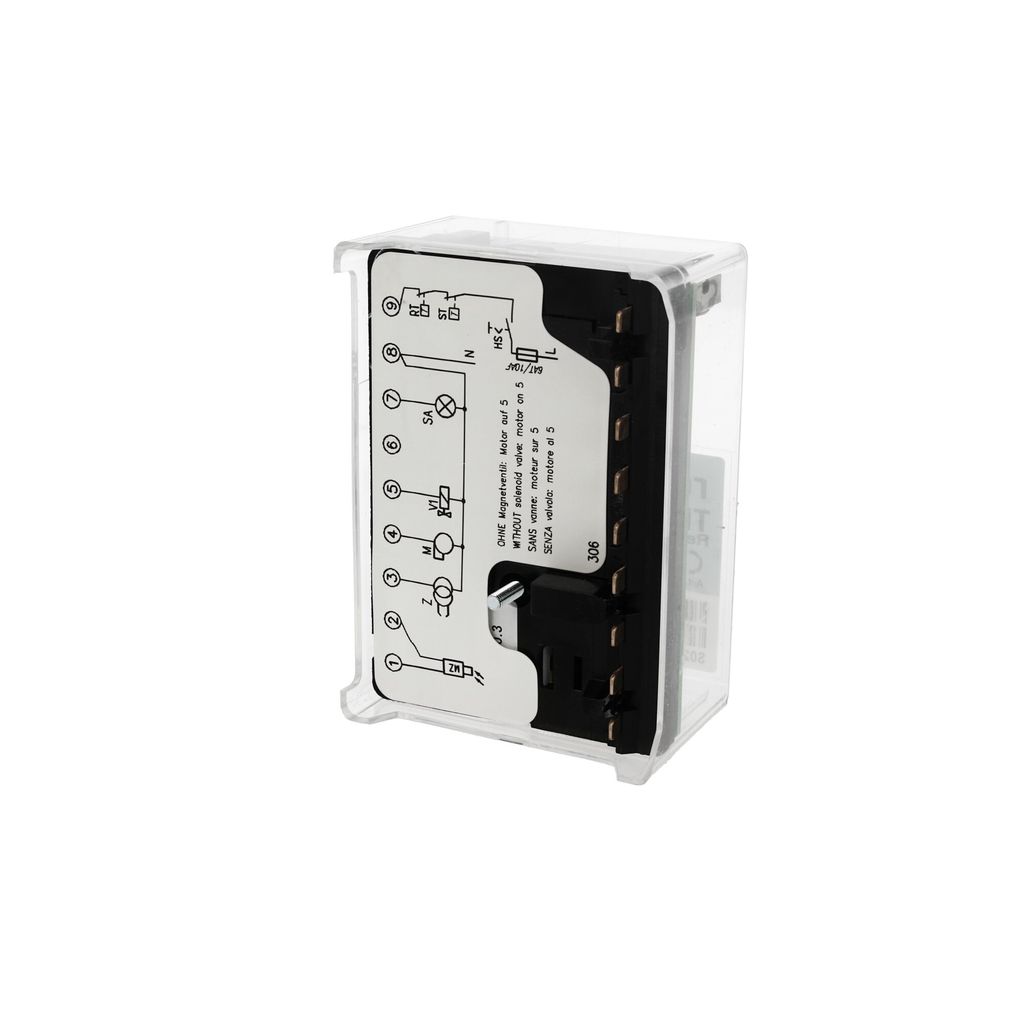

resideo Satronic Honeywell TF 830.3 centralina automatica per bruciatori di gasolio 02231

3

Numero del produttore: 02231

Per bruciatori a tiraggio forzato fino a 30 kg/h in funzionamento intermittente a 1 o 2 stadi.

In sostituzione di TF 801 - Sostituire il sensore di fiamma FZ 711 con MZ 770

CAMPO DI APPLICAZIONE:

La centralina automatica per bruciatori di gasolio TF 830.3 controlla e monitora bruciatori ad aria forzata con un consumo di gasolio fino a 30 kg/h (testata e approvata secondo la norma EN 230).

PANORAMICA DEL TIPO:

TF 830.3 Modalità di funzionamento a 1 stadio
Tempo di postaccensione circa 20 sec.
Sicurezza contro le sottotensioni secondo EN 230

TF 832.3 Modalità di funzionamento a 2 fasi
Tempo di post-accensione 2 - 5 sec.
Sicurezza contro le sottotensioni secondo EN 230

Adatto anche per :

• Buderus: BDE/BRE , Codice: 63002224
• Giersch: GB100.20-50, Rif. n.: 31-10-11366
• R1 Bi-Nox, R20 Bi-Nox, n. di riferimento: 37-90-10936

Dati tecnici:

• Tensione di esercizio 220 / 240 V (-15... +10%)
• 50 Hz (40-60 Hz)
• Fusibile di sicurezza 10 A ad azione rapida, 6 A ad azione lenta
• Consumo di energia circa 5 VA
• Tempo di pre-purga circa 12 sec.
• Tempo di preaccensione circa 12 sec.
• Tempo di post-accensione TF 830.3 circa 20 sec.
• TF 832.3 2 - 5 sec.
• Valvola di ritardo 2 circa 20 sec. TF 832.3
• Tempo di sicurezza 10 sec.
• Tempo di attesa dopo lo spegnimento per guasto circa 90 sec.
• Sensore di fiamma MZ 770 S carico radiale e assiale
• Sensibilità alla luce migliore di 6 lux
• IRD 1010 esposizione radiale o assiale
• UVD 970 esposizione assiale
• Corrente di funzionamento del sensore min. 30 µA
• Peso con base 0,25 kg
• Posizione di montaggio qualsiasi
• Grado di protezione IP 44
• Temperatura ambiente approvata per il dispositivo e il sensore di fiamma 0° C... +60° C
• Omologato secondo le norme europee EN 230

Nota:

L'installazione deve essere eseguita solo da personale qualificato!
