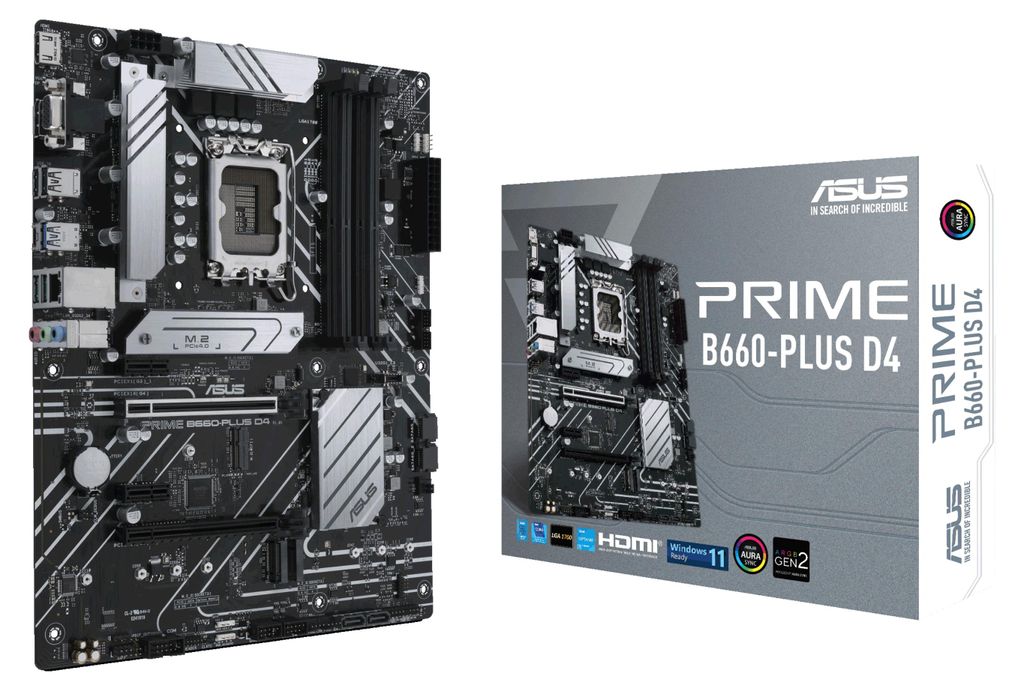

ASUS PRIME B660-PLUS D4 - Scheda madre - ATX - Presa LGA1700 - Chipset B660 - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C Gen 2x2 - LAN 2.5 Gigabit - Grafica onboard (CPU necessaria) - Audio HD (8 canali) (90MB18X0-M1EAY0)

PRIME
Le schede madri ASUS della serie Prime sono state progettate per sfruttare appieno il potenziale dei processori Intel® di 12a generazione. Con un design robusto e performante, soluzioni di raffreddamento complete e opzioni di tuning intelligenti, Prime B660 offre agli utenti e agli hobbisti del PC una gamma di opzioni di tuning delle prestazioni tramite funzioni software e firmware intuitive.

FLEXIBILITY
Le ampie opzioni di controllo sono alla base della serie ASUS Prime. La scheda madre Prime B660 offre strumenti flessibili che consentono di ottimizzare ogni aspetto del sistema. Questo vi permette di adattare perfettamente le prestazioni al vostro modo di lavorare e di massimizzare la produttività.

Efficienza energetica a tutto tondo
L'unità di elaborazione dell'energia (EPU) ottimizza automaticamente il consumo di energia e massimizza il risparmio energetico con la modalità Away, un'impostazione intelligente che crea uno scenario di risparmio energetico estremo spegnendo i controller I/O inutilizzati.

Controlli flessibili per il raffreddamento ad aria e ad acqua
Il software ASUS Fan Xpert 2+ offre un controllo completo su ventole, pompe ad acqua e raffreddatori All-in-One (AiO). Che si tratti di raffreddamento ad aria o ad acqua, la modalità di autotuning configura in modo intelligente tutti i parametri con un solo clic. Le ventole, le pompe dell'acqua e i raffreddatori AiO possono essere controllati anche tramite il BIOS UEFI.

Controllo digitale preciso dell'alimentazione
Il modulo di regolazione della tensione (VRM) Digi+ fornisce un controllo in tempo reale sulla caduta di tensione e controlla automaticamente la frequenza e le impostazioni di efficienza energetica. Consente inoltre di ottimizzare la CPU per ottenere stabilità e prestazioni ottimali.

BIOS UEFI
Il rinomato BIOS ASUS UEFI fornisce tutto il necessario per configurare, ottimizzare e mettere a punto il sistema. Offre sia opzioni intelligentemente semplificate per i principianti del PC, sia funzioni complete per i veterani.

Sintonizzazione avanzata per gli appassionati di tweaking
La funzione di ricerca integrata facilita la ricerca delle opzioni e le varie funzioni avanzate consentono di effettuare regolazioni intelligenti per impostare le prestazioni esattamente come si desidera.

Configurazione facile e veloce
La modalità EZ visualizza le impostazioni e le statistiche più importanti e offre inoltre procedure guidate, funzioni di trascinamento e la possibilità di effettuare impostazioni importanti con un solo clic, in modo da poter configurare il sistema in pochissimo tempo.

RAFFREDDAMENTO

La serie Prime B660 è dotata di dissipatori multipli a bordo e di una serie di intestazioni ibride per le ventole, per garantire che il sistema rimanga fresco e stabile anche sotto carico pesante.

Dissipatore M.2Dissipatore
Il dissipatore M.2 impedisce il throttling che può verificarsi con la memoria M.2 durante i trasferimenti prolungati. Il dissipatore è fissato con viti imperdibili.

Dissipatore VRM e thermal pad
Il dissipatore VRM e il thermal pad migliorano il trasferimento del calore dai MOSFET e dalle induttanze per migliorare le prestazioni di raffreddamento.

Sorgenti di temperatura multiple
È possibile assegnare dinamicamente uno dei tre sensori di temperatura a ciascuna porta. Fan Xpert 2+ consente di mappare la temperatura delle schede grafiche ASUS supportate per ottimizzare il raffreddamento per le attività intensive di GPU e CPU.

Connettore per pompa AIO
Uno speciale connettore PWM/DC per il raffreddamento ad acqua personalizzato.

Protezione intelligente
Uno speciale circuito integrato protegge ogni connettore della ventola dal surriscaldamento e dalla sovracorrente.

Ventola PWM/DC a 4- pin Pin per ventole PWM/DC
Ogni header integrato supporta il rilevamento automatico di ventole PWM o DC.

Robusto design dell'alimentazione

Un'alimentazione stabile è importante per ottenere le ultime prestazioni dai processori Intel di 12a generazione. Il PRIME B660-PLUS D4 è progettato per soddisfare i requisiti di queste CPU high-core.

Connettore ProCool
Il connettore proprietario integra il collegamento della scheda madre all'alimentatore con un connettore a 8 pin che invia la tensione a 12 volt direttamente ai processori. Ogni socket è dotato di contatti solidi in grado di gestire livelli di corrente più elevati rispetto ai socket con contatti vuoti.

DDR4 5333(OC)
I miglioramenti apportati al design del routing delle tracce consentono ai più recenti processori Intel un migliore accesso alla larghezza di banda della memoria. La tecnologia ASUS OptiMem II mappa accuratamente i percorsi dei segnali di memoria attraverso i diversi strati del PCB per ridurre la distanza dei percorsi e aggiunge zone di schermatura che riducono significativamente la diafonia.

ASUS OptiMem II
Il nuovo routing delle tracce della scheda madre consente ai più recenti processori Intel un accesso illimitato alla larghezza di banda della memoria. La tecnologia ASUS OptiMem II mappa accuratamente i percorsi dei segnali di memoria attraverso gli strati del PCB per ridurre i vias e aggiunge zone di schermatura che riducono significativamente il crosstalk.
Vantaggi di ASUS OptiMem II:
Migliore stabilità e compatibilità della memoria
Consente latenze di memoria inferiori a parità di tensione
Riserve di frequenza di memoria più elevate

Tre slot M.2 (fino a 64 Gbps)
Il Prime B660-PLUS D4 offre un totale di treslot M.2, che garantiscono velocità di trasferimento dati finoa 64 GbpsGli slot M.2 supportano velocità di trasferimento dati fino a 64 Gbit/s tramite PCIe® 4.0, consentendo tempi di avvio e di caricamento più rapidi per i sistemi operativi e le applicazioni.

Slot PCIe® 4.0
Le schede madri Prime B660 sono state appositamente ottimizzate per la 12a generazione di CPU Intel® Core™ e offrono la connettività PCIe® 4.0 per le GPU più recenti. L'elevata larghezza di banda e la velocità di trasferimento superveloce consentono di creare build ricche di funzionalità in grado di gestire carichi pesanti con facilità.

USB 3. 2 Gen 2x2 Type-C® 2 Gen 2x2 Type-C®
Numerose porte USB consentono di realizzare rig di fascia alta con numerose periferiche collegate, comprese le porte USB Type-C® posteriori con la veloce USB 3.2 Gen 2x2 per velocità di trasferimento fino a 20 Gbps.

Supporto Thunderbolt™ 4
Prime B660-PLUS D4 offre il supporto Thunderbolt™ 4 tramite un header on-board. Con la più recente scheda aggiuntiva ASUS ThunderboltEX 4 certificata da Intel, è possibile raggiungere velocità bidirezionali fino a 40 Gbps su un singolo cavo. Questa scheda dispone anche di una funzione daisy-chain per il collegamento di più display e supporta display con risoluzione fino a 8K. Può inoltre fornire fino a 100 watt di potenza per la ricarica rapida dei dispositivi.

Realtek 2.5Gb Ethernet
2.La connessione Ethernet 5Gb riduce l'overhead della CPU e fornisce un trasferimento dati più veloce e fluido.

Personalizzazione


AuraSync
Un sistema enthusiast ben regolato merita un'estetica all'altezza. ASUS Aura offre un controllo completo dell'illuminazione RGB con una varietà di preimpostazioni per i LED RGB integrati e per le strisce e i dispositivi collegati agli header RGB onboard, il tutto sincronizzabile con un portafoglio sempre più ampio di hardware abilitato per Aura.

Header indirizzabili Gen 2
Tre header indirizzabili Gen 2 sono in grado di rilevare il numero di LED sui dispositivi RGB indirizzabili di seconda generazione, consentendo al software di abbinare automaticamente gli effetti di illuminazione a dispositivi specifici. I nuovi header sono inoltre retrocompatibili con i dispositivi Aura RGB esistenti.

Armoury Crate
Armoury Crate è un nuovo programma software che consente di controllare in modo centralizzato i prodotti supportati. Con Armoury Crate è possibile regolare facilmente l'illuminazione RGB e gli effetti di tutti i dispositivi compatibili del proprio arsenale da un'unica interfaccia intuitiva. Il software offre anche la possibilità di controllare le impostazioni di un numero crescente di prodotti ASUS, comprese quelle di tastiere e mouse. Armoury Crate offre anche la registrazione del prodotto e la messaggistica dedicata per aiutarvi a rimanere in contatto con la comunità ASUS.

Q-LED
Le spie di risoluzione dei problemi Q-LED integrate consentono ai costruttori di PC di determinare rapidamente se i componenti chiave (CPU, memoria, scheda grafica, unità) funzionano normalmente durante l'avvio.

SafeSlot Core+
SafeSlot Core+ è l'esclusivo slot PCIe di ASUS rinforzato con un supporto in acciaio inossidabile in un unico pezzo che protegge lo slot da eventuali danni. Il coperchio metallico è saldamente fissato nello slot con ganci e l'intero gruppo è saldamente ancorato alla scheda con punti di saldatura rinforzati per fornire una base sicura per le schede grafiche più pesanti.

Punti di saldatura rinforzati intorno ai pin PCIe e DIMM.

Gli inserti metallici assicurano che le schede grafiche siano allineate correttamente durante l'installazione.

I pannelli laterali in metallo sono dotati di ganci che racchiudono saldamente lo slot.

Protezione da sovratensione
Un esclusivo design del circuito con regolatori di tensione integrati che proteggono la scheda madre da danni causati da tensioni inaspettatamente elevate provenienti da alimentatori instabili o di qualità inferiore.

Protezione da sovracorrente della DRAM
I fusibili ripristinabili sulla scheda impediscono danni da sovracorrente e cortocircuito. Questo vale non solo per le porte di I/O, ma anche per la DRAM, per garantire la durata del sistema e dei dispositivi collegati.

Pannello connettori in acciaio inox


LANGuard
ASUS LANGuard è una funzione di protezione della rete a livello hardware che integra una tecnologia avanzata di accoppiamento del segnale e condensatori anti-EMI di alta qualità montati in superficie per migliorare il throughput e garantire una connessione più affidabile.

1700 PRIME B660-PLUS PRIME B660-PLUS D4

ASUS PRIME B660-PLUS D4. Produttore del processore: Intel, Presa del processore: LGA 1700, Processori compatibili: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Memoria supportata: DDR4-SDRAM, Memoria RAM massima: 128 GB, Tipo di memoria: DIMM. Interfacce unità di archiviazione supportate: M.2, PCI Express 4.0, SATA III, unità di archiviazione supportate: HDD e SSD, livello RAID: 0, 1, 5, 10. Connettore USB: USB Type-A, USB Type-C. Tipo di interfaccia Ethernet: 2,5 Gigabit Ethernet 1700 ASUS PRIME B660-PLUS DDR4 Scheda madre ASUS PRIME B660-PLUS D4 Gaming Socket Intel LGA 1700 (Intel B660, ATX, memoria DDR4, PCIe 4.0, 3x M.2, Aura Sync)

Processore
Produttore del processore: Intel
Socket del processore: LGA 1700
Processori compatibili: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
Slot per processori supportati: LGA 1700

Memoria
Memoria supportata: DDR4-SDRAM
Numero di slot di memoria: 4
Memoria RAM massima: 128 GB
Tipo di memoria: DIMM
Canali di memoria: Doppio canale
Senza ECC: Sì
Velocità di memoria supportata: 2133,2400,2666,2800,2933,3000,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066 MHz
Memoria non bufferizzata: Sì

Controller di memoria
Interfacce unità di memoria supportate: M.2, PCI Express 4.0, SATA III
Unità di archiviazione supportate: HDD e SSD
Numero massimo di HDD supportati: 4
Numero di unità di archiviazione supportate: 7
Supporto RAID: Sì
Livello RAID: 0, 1, 5, 10

Porte I/O interne
Numero di interfacce USB 2.0: 2
USB 3.2 Gen 1 (3.1 Gen 1).2 Gen 1 (3.1 Gen 1): 2
Porte SATA III: 4
Connettori S/PDIF out: Sì
Connettori audio del pannello frontale: Sì
Connettori del pannello frontale: Sì
Connettori di alimentazione ATX (24 pin): Sì
Connettori della ventola della CPU: Sì
Numero di connettori della ventola dello chassis: 3
Connettori di intrusione dello chassis: Sì
Connettori di alimentazione EPS (8 pin): Sì
Numero di connettori COM: 1
Connettori TPM: Sì
Intestazioni pin Thunderbolt: 1
Intestazione pin LED RGB: Sì

Porte di I/Osul retro
Numero di porte USB 2.0: 2
USB 3.2 Gen 1 (3.1 Gen 1) Numero di porte di tipo A: 1
USB 3.2 Gen 2 (3.1 Gen 2) Numero di porte di tipo A: 2
USB 3.2 Gen 2 (3.1 Gen 2): 1 USB 3.2 Gen 2 (3.1 Gen 2): 1 USB 3.2 Gen 2 (3.1 Gen 2) Numero di porte di tipo C: 1
Numero di porte Ethernet LAN (RJ-45): 1
Numero di porte VGA (D-Sub): 1
Numero di porte HDMI: 1
Versione HDMI: 2.1
Numero di connessioni DisplayPort: 1
Versione DisplayPort: 1.4
Uscite cuffie: 3
Connettori USB: USB Type-A, USB Type-C

Rete
WLAN: No
Connessione Ethernet integrata: Sì
Tipo di interfaccia Ethernet: 2,5 Gigabit Ethernet

Caratteristiche
Componente per: PC
Fattore di forma della scheda madre: ATX
Famiglia di chipset della scheda madre: Intel
Chipset della scheda madre: Intel B660
Canali audio: 7.1 canali
Alimentazione: ATX
Supporta i sistemi operativi Windows: Windows 10 x64, Windows 11 x64
Numero di serie del prodotto (HS): 84733020

Slot di espansione
Porte PCI Express x1 (Gen 3.x): 2
Porte PCI Express x16 (Gen 3.x): 1
Slot PCI Express x16 (Gen 4.x): 1
Numero di slot M.2 (M): 3

BIOS
Tipo di BIOS: UEFI AMI
Dimensione memoria BIOS: 128 Mbit
Ponticello Clear CMOS: Sì

Peso e dimensioni
Larghezza: 305 mm
Profondità: 244 mm
Altezza: 53 mm

Contenuto della fornitura
Cavi in dotazione: SATA

Altre funzioni
Peso: 891 g

ASUS PRIME B660-PLUS D4 - Scheda madre - ATX - Presa LGA1700 - Chipset B660 - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C Gen 2x2 - 2.5 Gigabit LAN - Onboard

• Altro:
  • USB 2.0
  • VGA Sub-D
  • LAN Gigabit
  • USB 3.2
  • Porta display
  • PORTA HDMI
• Processore:
  • Intel®
  • Intel
• Connessioni:
  • HDMI 2.1
  • M.2
  • USB-C
  • VGA
  • RJ45
  • DisplayPort
  • SATA
  • USB 3.2
  • HDMI x 1
  • 2 x USB 2.0
  • LAN Ethernet
  • SATA x 4
  • Jack 3,5 mm x 3
  • M.2 x 3
  • Thunderbolt x 1
  • HDMI 2.1 x 1
  • USB-C 3.2 x 1
  • DIMM
  • 2 x USB 3.2 Gen 2 (3.1 Gen 2)
  • USB-A - USB-C
  • DisplayPort x 1
  • RJ45 x 1
• Presa di corrente:
  • LGA1700
  • LGA 1700
• Fattore di forma: ATX
• Tipo:
  • DDR4
  • Scheda madre
  • PCI Express 3.0
  • ATX
  • UEFI
• Chipset: INTEL B660
• Caratteristiche:
  • USB
  • Memoria
• Interfaccia: Gigabit Ethernet
• Memoria: 128 MB
• Numero di slot di memoria: 4
• Altoparlanti: 7.1
• Compatibile:
  • DDR4 SDRAM
  • HDD/SSD
  • PC
  • Computer
• Non ricevuto: WLAN
• Tipo di memoria: DDR4
• Larghezza: 30,5 cm
• Incluso: SATA
• Alimentazione: ATX
• Frequenza: 2133 MHz
• Memoria interna: 128 GB
• Memoria RAM: 128 GB RAM
• Famiglia di processori: Intel

Specifiche del prodotto:

• Presa: LGA 1700
• Memoria RAM max.: 128 GB
• Chipset: Intel B660
• Fattore di forma: ATX

Hersteller-Nr.:90MB18X0-M1EAY0

Chipset: Chipset Intel B660

Processore | Produttore del processore: Intel | Presa del processore: LGA 1700 | Processori compatibili: Intel® Celeron®. Intel® Coreâ"¢ i3. Intel® Coreâ"¢ i5. Intel® Coreâ"¢ i7. Intel® Coreâ"¢ i9. Intel® Pentium® Gold | Slot per processori supportati: LGA 1700 | Memoria | Memoria supportata: DDR4-SDRAM | Numero di slot di memoria: 4 | Tipo di memoria: DIMM | Canali di memoria: Dual-channel | Caratteristica: Senza ECC | Velocità di memoria supportata: 2133,2400,2666,2800,2933,3000,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066 MHz | Memoria RAM massima: 128 GB | Caratteristica: Memoria senza buffering | Controller di memoria | Unità di archiviazione supportate: HDD e SSD | Interfacce di archiviazione supportate: M.2pCI Express 4.0. SATA III | Numero massimo di HDD supportati: 4 | Numero di unità di archiviazione supportate: 7 | Caratteristica: supporto RAID | Livello RAID: 0. 1. 5. 10 | Porte I/O interne | Numero di porte USB 2.0: 2 | Porte USB 3.2 Gen 1 (3.1 Gen 1): 2 | Porte SATA III: 4 | Caratteristica: Connettore S/PDIF out | Caratteristica: Connettore audio del pannello frontale | Caratteristica: Connettore del pannello frontale | Caratteristica: Connettore di alimentazione ATX (24 pin) | Caratteristica: Connettore della ventola della CPU (24 pin) | Caratteristica: Connettore della ventola della CPU (24 pin) | Caratteristica: Connettore della ventola della CPU (24 pin) | Caratteristica: Connettore della ventola della CPU (24 pin)) | Caratteristica: connettore della ventola della CPU | Numero di connettori della ventola dello chassis: 3 | Caratteristica: connettore di intrusione dello chassis | Caratteristica: connettore di alimentazione EPS (8 pin) | Numero di connettori COM: 1 | Caratteristica: connettore TPM | Intestazioni dei pin Thunderbolt: 1 | Caratteristica: intestazione dei pin LED RGB | Connettori I/O posteriori | Numero di connettori USB 2.0: 2 | USB 3.2 Gen 1 (3.1 Gen 1) Numero di connettori di tipo A: 3.2 Gen 1 (3.2 Gen 1).1 Gen 1) Numero di porte di tipo A: 1 | USB 3.2 Gen 2 (3.1 Gen 2) Numero di porte di tipo A: 2 | USB 3.2 Gen 2 (3.1 Gen 2) Numero di porte di tipo C: 1 | Numero di porte LAN Ethernet (RJ-45): 1 | Numero di porte VGA (D-Sub): 1 | Numero di porte HDMI: 1 | Versione HDMI: 2.1 | Numero di porte DisplayPort: 1 | Versione DisplayPort: 1.4 | 3 | Connettori USB: |

ASUS 90MB18X0-M1EAY0 PRIME B660-PLUS D4//LGA1700,B660,USB3.2 GEN 2,MB

ASUS PRIME B660-PLUS D4 Intel B660 LGA 1700 ATX (90MB18X0-M1EAY0)

ASUS PRIME B660-PLUS D4: scheda madre ATX Intel® B660 (LGA 1700) con 8 stadi di alimentazione Slot PCIe 4.0 tre slot M.2 Ethernet Realtek 2.5Gb USB 3.2 Gen. 2x2 Type-C® posteriore USB 3.2 Gen. 1 Type-C® anteriore USB 3.2 Gen. 1 anteriore USB 3.2 Gen. 1 Type-C® Caratteristiche:...
