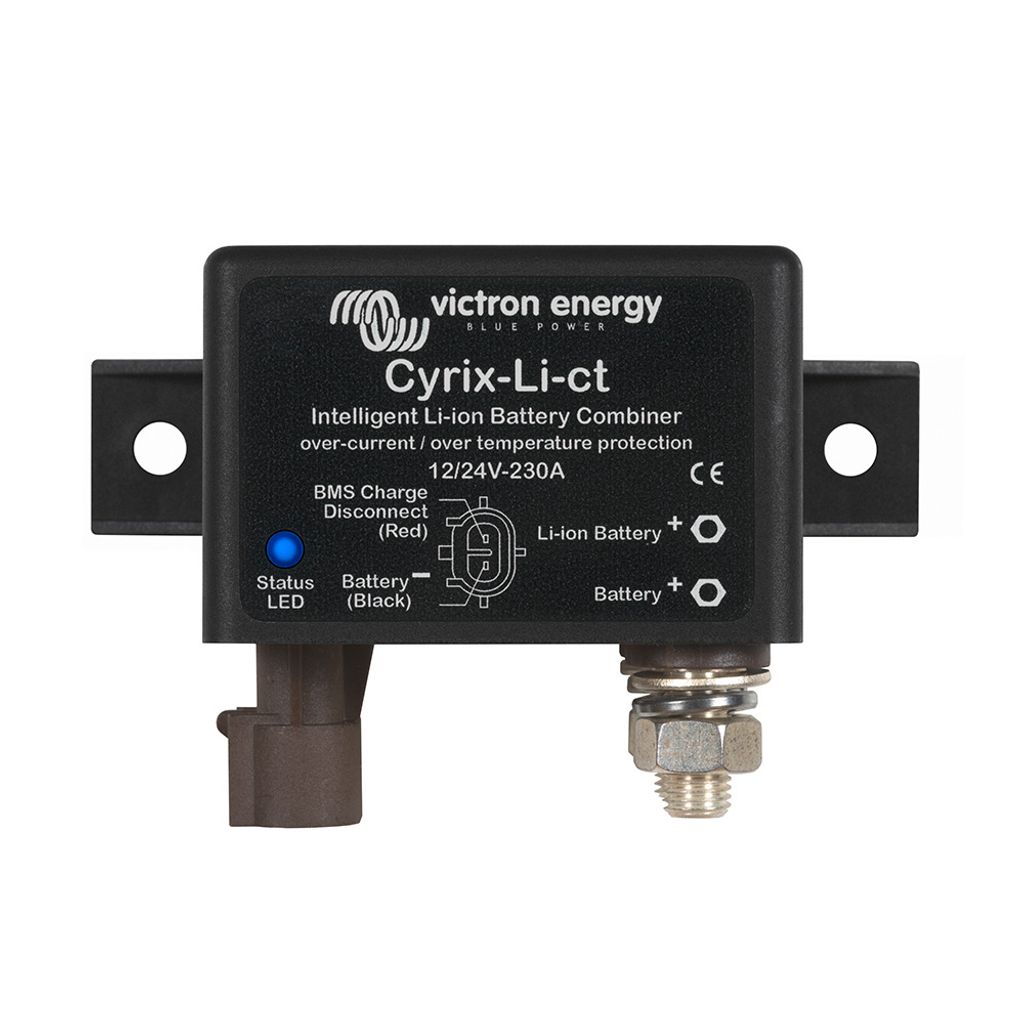

Victron Energy Cyrix-Li-ct 12/24-230 collegamento alla batteria

L'accoppiatore di batterie Cyrix-Li-Ct 12/24V-230A di Victron Energy (MPN CYR010230412) per batterie LiFePO4 da 12 e 24 V o batterie di avviamento al piombo. Può funzionare con una corrente massima di 230A ed è un'aggiunta ideale al BMS VE.Bus come commutatore di batteria per i carichi che il BMS VE.Bus non può commutare in modo indipendente.

Il

Cyrix-Li-Ct 12/24V-230A è un relè ad alte prestazioni controllato da microprocessore che collega automaticamente le batterie in parallelo quando una di esse raggiunge un valore di tensione predeterminato (indicando che la batteria è in fase di carica) e scollega nuovamente le batterie quando la tensione scende al di sotto del valore di tensione flottante (indicando che una o entrambe le batterie si stanno scaricando). Gli accoppiatori di batterie Cyrix sono ideali per sostituire i diodi di isolamento. La loro caratteristica principale è che non c'è praticamente nessuna perdita di tensione, quindi non è necessario aumentare la tensione di uscita degli alternatori o dei caricabatterie

.Funzionamento del Cyrix-Li-Ct 12/24V

230ATIl funzionamento del Cyrix-Li-Ct 12/24V 230A è identico a quello del Cyrix-Ct.

Il Cyrix-Li-Ct collega una batteria di avviamento al piombo e una batteria LiFePO4:

• quando l'uscita "Charge Disconnect" del VE. Bus BMS è alta
• se misura 13,4 V (o 26,8 V) o più ai suoi terminali di alimentazione

• se la sua uscita di controllo raggiunge lo stato "free floating" (circuito aperto)
• se l'uscita di controllo indica una sovratensione o una sovratemperatura della cella
• quando la tensione della batteria scende al di sotto di 13,2 V

Funzione di assistenza all'avviamento: un breve impulso positivo chiude il relè per 30 secondi (vedere l'illustrazione a pagina 2). Un diodo TVS incorporato limita il picco di tensione che può verificarsi se il Cyrix si spegne improvvisamente a causa di una sovratensione o di una sovratemperatura della cella.

caratteristiche tecniche importanti

• Numero di parte del produttore: CYR010230412
• Corrente continua e corrente di spegnimento: 230A
• per tensioni di batteria di 12V e 24V
• funziona con batterie di avviamento LiFePO4 o piombo-acido

Cyrix-Li-Ct come complemento perfetto del

BMS

VE.

BusIl BMS VE.Bus è al centro delle misure di protezione per le batterie LiFePO4 di Victron. Tuttavia, non tutti i carichi o i caricabatterie possono essere controllati direttamente tramite il VE.Bus BMS. Per spegnere tali carichi o caricabatterie sono disponibili diversi interruttori Cyrix controllabili dal VE.Bus BMS

.Contenuto della fornitura:

1x Victron Energy CYR010230412 Cyrix-Li-Ct 12/24V-230A accoppiatore di batterie
1x cavo di collegamento Cyrix 1m
1x istruzioni per l'uso

Caratteristiche

• Tipo di prodotto:Connettore per batteria
• Monitoraggio della tensione:Sì
• Adatto per:Impianto fotovoltaico
• Compatibile con:Lynx DC
• Avvio di emergenza:Sì
• Numero di batterie:2

Colore del design

• Colore del prodotto:Nero
• Codice di protezione internazionale (IP):IP54
• Indicatori LED:No

Potenza nominale

• Corrente continua e potere di interruzione a 12 V o 24 V:230 A
• Capacità di rottura a 48 V:No

Peso e dimensioni

• Peso: 270 g
• Altezza: 50 mm
• Profondità: 65 mm
• Larghezza: 100 mm
