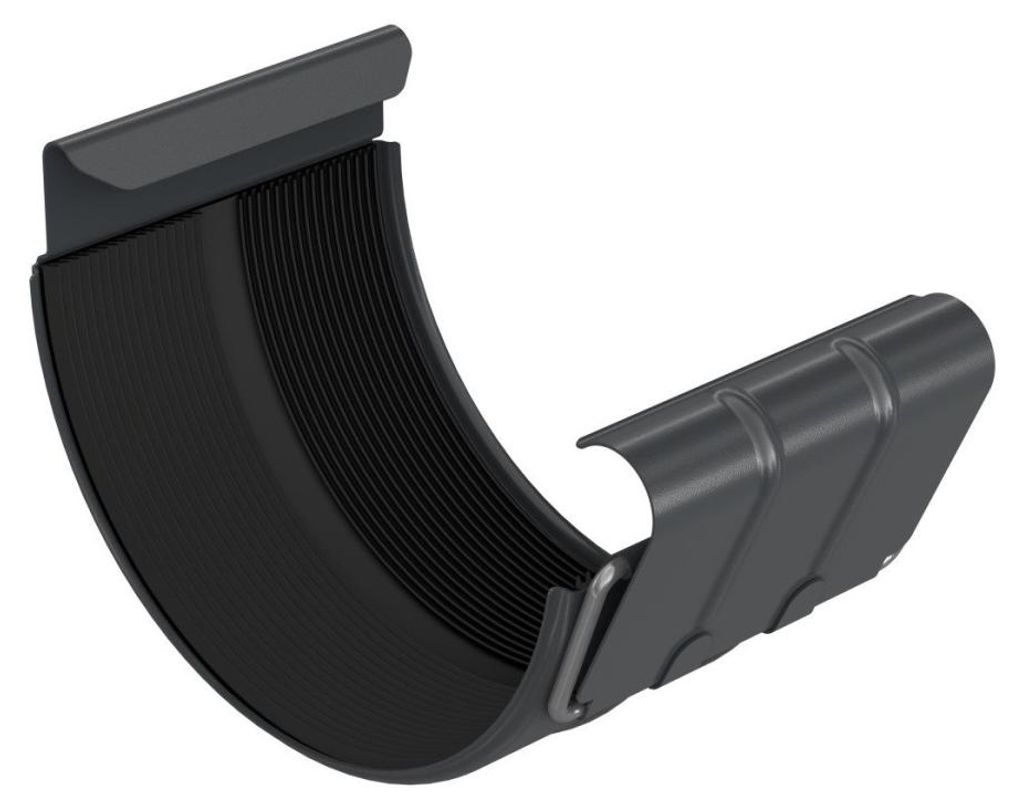

BRYZA Raccordo per grondaia zincato Ø 125 mm, antracite RAL 7021

Installazione delle staffe di collegamento

Dopo aver inserito la staffa di collegamento sul bordo posteriore delle grondaie da collegare, è necessario assicurarsi che sia ben aderente al fondo e premere. Solo dopo aver premuto, è possibile chiudere la molla sulla parte anteriore della staffa e fissarla in posizione piegando la lamella.

Installazione degli angoli

Collegate gli angoli alle grondaie. Per stabilizzare il sistema, è necessario utilizzare ulteriori ganci per grondaie. Per garantire una corretta dilatazione del sistema, lasciate uno spazio di 5 mm tra l'angolo e la grondaia. Montate i ganci aggiuntivi per grondaie a una distanza massima di 15 cm dal centro del collegamento della grondaia.

Video tutorial per l'installazione

Schema del sistema

01Žlab, okap, 02Gocciolatoio per lavello, 03Sifone per lavello a gomito, 04Sifone per lavello con valvola di chiusura, 05Gruppo di scarico per lavello, 06Raccordo per lavello, 07Angolo interno per lavello, 08Gocciolatoio per lavello, 09Angolo esterno per lavello, 10Guarnizione per scarico, 11Tubo di scarico, 12Sifone senza colonna, 13Guarnizione per sifone, 14Raccordo per sifone, 15Deviatore per sifone, 16Valvola per acqua calda, 17Curva per sifone, 18Curva a "T" per sifone, 19Geiger
