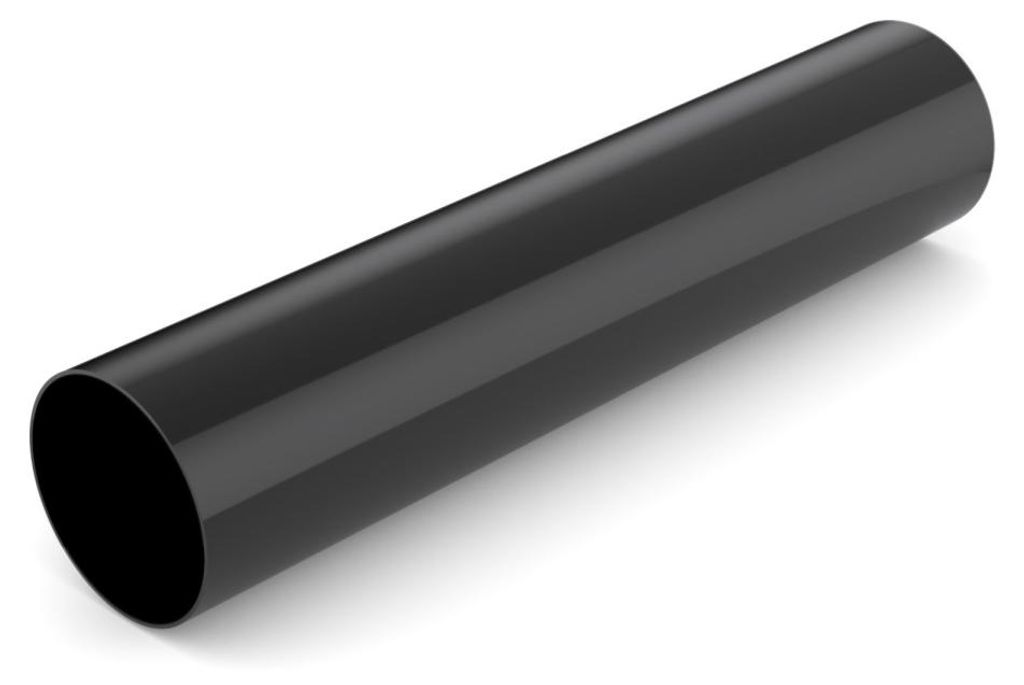

BRYZA, tubo di scarico senza colletto, in plastica, diametro 63 mm, lunghezza 3 metri, colore nero RAL 9005

Grondaia in plastica, diametro 63 mm

Il sistema di grondaie in plastica della ditta BRYZA è presente sul mercato europeo dal 2004. Grazie alla competenza tecnica del produttore e all'utilizzo di tecnologie moderne, BRYZA è riuscita a creare un sistema di grondaie di alta qualità, senza concorrenza in Europa.

Bryza: un sistema di grondaie completo

La gamma completa comprende grondaie di diametro 75, 100, 125 e 150 mm, oltre a pluviali di diametro 63, 90 e 110 mm. L'installazione del sistema di grondaie è molto semplice e può essere eseguita da qualsiasi utente con una certa manualità. Offriamo un totale di otto varianti di colore per soddisfare tutte le esigenze dei nostri clienti.

Dimensioni della grondaia:

Dimensioni del pluviale:

Varianti di colore:

Quale dimensione è necessaria?

Quando si sceglie la dimensione del sistema di grondaie, si prega di assicurarsi che sia in grado di drenare adeguatamente l'acqua dal tetto. È necessario calcolare la cosiddetta superficie di raccolta effettiva, che convoglierà l'acqua piovana nelle grondaie e nei pluviali. Per calcolare la superficie effettiva del tetto, utilizzare la formula (A+B/2) x C

A - Larghezza orizzontale del tetto fino alla cresta

B - Altezza del tetto

C - Lunghezza del tetto (cresta)

Installazione della grondaia in plastica

Una corretta installazione del sistema di grondaie in PVC garantisce una protezione duratura, una lunga durata e un funzionamento affidabile anche in condizioni meteorologiche avverse.

Posizionamento corretto delle grondaie

Una corretta installazione deve proteggere i pluviali dalla discesa della neve dal tetto. Il bordo superiore della grondaia (la parte sporgente) non deve sporgere oltre il prolungamento del tetto, come illustrato nell'immagine.

Installazione delle staffe

Fissare gli ganci in plastica o in metallo alle travi o alle listelli. La distanza tra i ganci dovrebbe essere di 40-50 cm. La grondaia deve avere una pendenza verso lo scarico di almeno 2 mm per 1 metro.

Taglio delle grondaie

Tagliare la grondaia alla lunghezza desiderata, con un taglio netto e ad angolo retto, utilizzando una sega fine.

Montaggio delle grondaie sui ganci

Per i ganci in plastica e in metallo, il processo di installazione inizia inserendo l'estremità del gancio nella staffa e poi posizionando la grondaia all'interno del gancio.

Montaggio del raccordo e del collegamento della grondaia

Il raccordo nel sistema di grondaie in plastica funziona in modo simile al collegamento della grondaia. Non è necessario praticare fori nella grondaia, ma questa termina a 5 mm prima dello scarico e inizia a 5 mm dopo lo scarico. Pertanto, è necessario prevedere il collegamento in anticipo e accorciare la grondaia di conseguenza. Ciò significa che il raccordo collega sempre le grondaie.

Se si prevede di far scendere lo scarico direttamente dal raccordo senza utilizzare gomiti, è necessario acquistare unraccordo per lo scaricoper il collegamento al raccordo, poiché i tubi di scarico non sono dotati di bocchetta.

Montaggio della bocchetta della grondaia

L'installazione della bocchetta della grondaia deve iniziare inserendo il bordo anteriore (la staffa) nel bordo anteriore della bocchetta. Successivamente, è possibile chiudere la bocchetta contro il lato posteriore della grondaia.

Montaggio dello scarico sul raccordo

È sempre necessario collegare lo scarico alla grondaia per farlo arrivare alla facciata. Per fare ciò, è necessario posizionare un raccordo nella grondaia e quindi assemblare gradualmente il gomito, il tubo (a seconda della distanza) e un altro gomito. In questo modo, si raggiunge la facciata e si può continuare con lo scarico fino a terra, nel sifone.

Montaggio della staffa sulla facciata

Per ogni staffa, è necessario acquistare anche una spina con un tassello, che è necessario per fissare le staffe. Innanzitutto, è necessario pianificare la distanza tra le staffe, che non deve superare i 2-2,5 metri. Successivamente, è necessario praticare un foro nella facciata della dimensione del tassello e fissare la staffa alla facciata. Successivamente, è possibile fissare la staffa alla spina e inserire il tubo di scarico nelle staffe.

Dimensioni del tubo di scarico in plastica

Schema del sistema PVC Bryza
