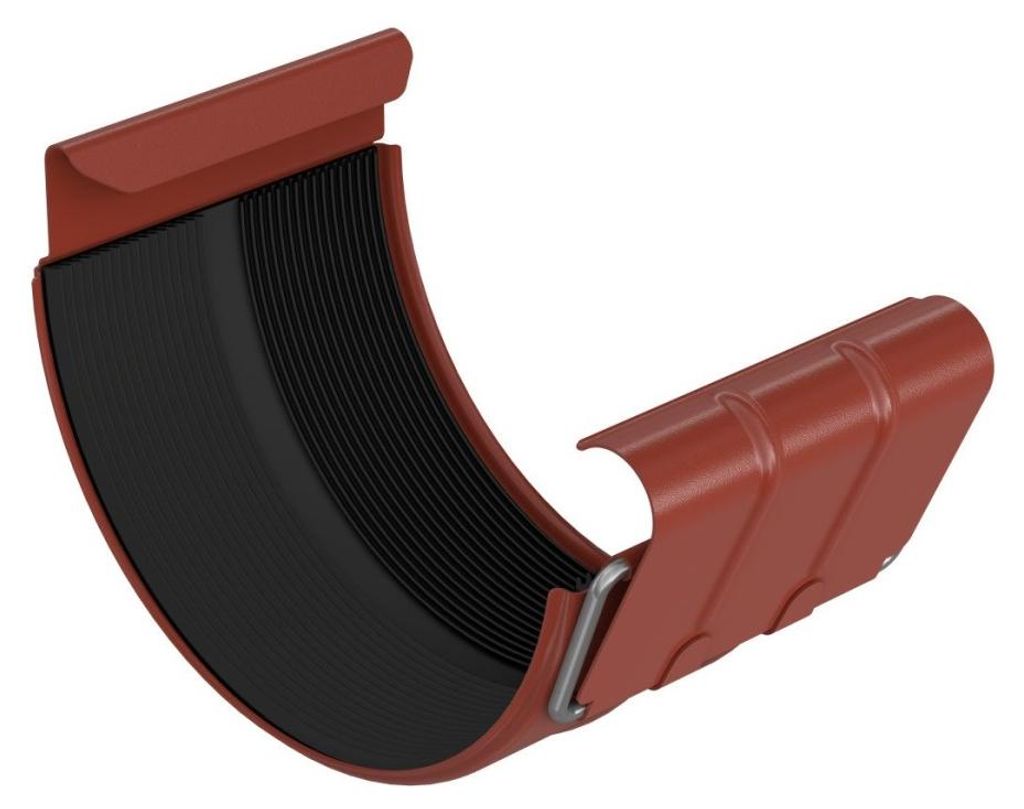

BRYZA Raccordo per grondaia zincato Ø 150 mm, Rosso mattone RAL 8004

Installazione del giunto per grondaie

Una volta montato il giunto di grondaia sul bordo posteriore delle grondaie da unire, il giunto e la guarnizione devono essere serrati e pressati dal basso. Solo dopo la compressione, il morsetto può essere agganciato al rullo anteriore e fissato in posizione piegando le ante.

Installazione degli angoli

Collegare gli angoli alle grondaie. Per stabilizzare il sistema è necessario utilizzare ganci supplementari per grondaie. Per garantire una corretta espansione del sistema, lasciare uno spazio di 5 mm nel punto di giunzione tra l'angolo e la grondaia. Installare i ganci supplementari per grondaie a non più di 15 cm dal centro del giunto della grondaia.

Video istruzioni per l'installazione

Schema del sistema

01Grondaia, grondaia, 02Gancio di grondaia diritto, 03Gancio di grondaia ritorto, 04Gancio di grondaia a spigolo/frontale, 05Vaschetta di grondaia, 06Raccordo di grondaia, 07Angolo di grondaia interno, 08Faccia di grondaia, 09Angolo di grondaia esterno, 10Vite per manicotto, 11Tappo di stabilizzazione, 12Scarico senza collo, 13Manicotto di scarico, 14Giunto di scarico, 15Diramazione di scarico, 16Sportello per l'acqua piovana, 17Gomito di scarico, 18Gomito di scarico, 19Geiger

• tipo
• materiale: Zinco
• diametro: 150 mm
• colore: Rosso mattone RAL 8004
