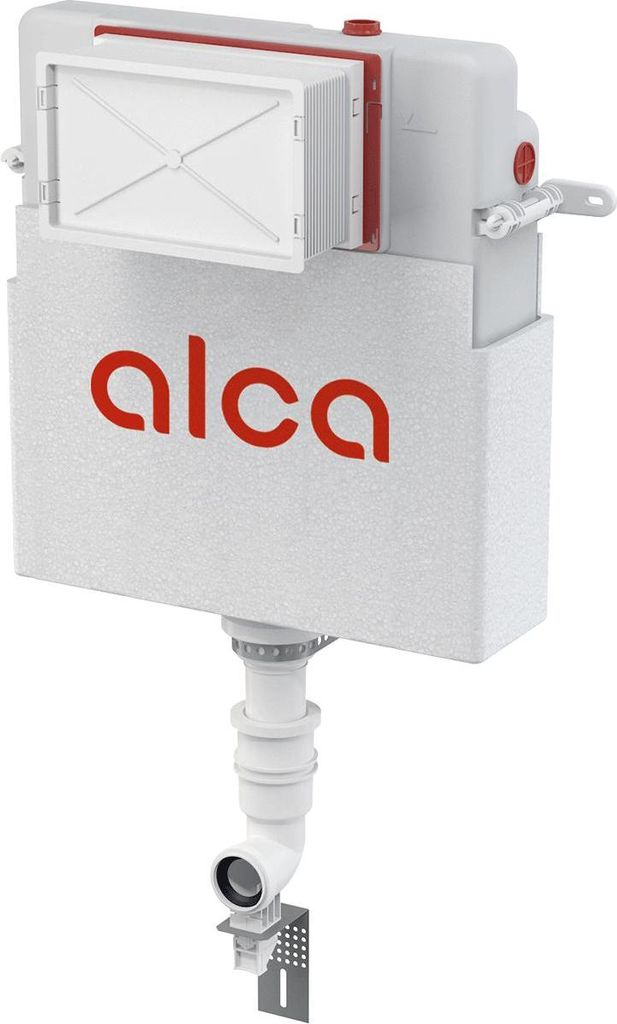

Alcadrain AM112W WC Spülkasten für Einmauerung

Anwendung:

• Für Einmauern und Ummauern - Nassverfahren
• Geeignet für selbst-stehende Toiletten oder Toiletten, die mit dem Boden fest befestigt sind
• Für Einbau in Holzkonstruktionen

Eigenschaften:

• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Die Konstruktion der Polystyrol-Dämmung vereinfacht die Einmauerung, verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft den Durchgang von Vibrationenvom Kasten richtung Baukonstruktion.
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alca
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Wasserversorgung von hinten / oben Mitte / von der Seite / innen des Spülkasten
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen
• Montagehöhe 1062 mm
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Material: Polypropylen

Technische Daten:

Lieferumfang:

• Spülkasten mit Füll- und Ablaufventil
• Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Fixation Set: Schraube Ø5x40 - 5 Stück, Dübel Ø8 - 5 Stück
• Anschluss-Set Ø40 - verbindet der Toilettenbecken mit Kasten
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Teleskop-Montagebügel 2 Stück
• perforierte Metallband zur Spülkastenbefästigung
• Manschette
• Anschlussdichtung
• Halter + Schloßhalter
• Rosette
• Gumminippel 50/32

Serbatoio igienico per muratura - Basicmodule

• per muratura e muratura - processo a umido
• per l'installazione di servizi igienici indipendenti o fissati nel pavimento
• per l'installazione in edifici in legno

Caratteristiche

• valvola ad angolo con possibilità di collegamento al sistema di tubazioni Mepla
• la struttura isolante della cassetta in polistirolo semplifica la muratura, evita la formazione di rugiada sulla superficie della cassetta e smorza la trasmissione delle vibrazioni dalla cassetta alla struttura dell'edificio
• doppio scarico regolabile in modo indipendente con riserva igienica
• scarico grande 3,5 - 6,5 l, scarico piccolo 2 - 4 l
• possibilità di incorporare uno sciacquone a distanza o a sensore
• compatibile con tutti i pulsanti di comando Alca
• alimentazione dell'acqua da dietro/sopra/al centro/al lato/all'interno della cassetta
• attacco G 1/2
• manutenzione senza attrezzi
• il coperchio del foro di servizio semplifica l'installazione e impedisce l'ingresso di umidità e sporco
• altezza di montaggio 1062 mm
• profondità di montaggio regolabile da 20-95 mm
• profondità di costruzione 125 mm
• materiale: polipropilene
• standard di risciacquo piccolo/grande 2/4 l
• riserva igienica 3 l
• volume d'acqua nel serbatoio 9 l
• intervallo di pressione dell'acqua funzionale 0,05 - 1,6 MPa
• intervallo di pressione dell'acqua consigliato 0,3 - 0,5 MPa

Contenuto della confezione

• serbatoio con raccordi di riempimento e svuotamento
• raccordo a vite da 1/2" per l'allacciamento dell'acqua con valvola angolare Schell integrata da 1/2"-3/8"
• set di fissaggio: vite O5×40 - 5 pezzi, distanziatore O8 - 5 pezzi
• set di raccordi O40 per il collegamento del vaso all'alimentazione idrica del serbatoio
• set di tappi di installazione per proteggere i fori di collegamento durante l'installazione del sistema
• copertura del foro di servizio in due pezzi, facile da accorciare
• staffe di fissaggio telescopiche 2 pezzi
• striscia forata per il fissaggio del serbatoio
• polsino
• guarnizione di ingresso
• supporto + blocco del supporto
• rosetta
• inserto di avvolgimento
