Set di montaggio NuaSol per tetto in lamiera grecata per 1 modulo profilo 40 cm

CON L'ACQUISTO DI QUEST'ASTA SI ASSICURANO LE SEGUENTI INFORMAZIONI: LE CONDIZIONI SECONDO IL §12 PARA.

1. IMPIANTO SOTTO I 30 KW DI PICCO

2.

3. SONO UN PRIVATO E UN OPERATORE DELL'IMPIANTO

4. NESSUNA RIVENDITA COMMERCIALE

5. RESPONSABILITÀ DEL CLIENTE PER INFORMAZIONI ERRATE

6. TUTTE LE PARTI ACQUISTATE SONO ESCLUSIVAMENTE INSTALLATE NELL'IMPIANTO E SONO COMPONENTI ESSENZIALI PER IL FUNZIONAMENTO DELL'IMPIANTO FOTOVOLTAICO. ULTERIORI PROVE DELL'INSTALLAZIONE DELL'IMPIANTO POSSONO ESSERE FORNITE DA ME SE RICHIESTE.

NuaSol - Set di montaggio su tetto in lamiera grecata per un modulo solare

[Compatibilità] Adatto per moduli solari con altezza di 30 e 35 mm! Pertanto è compatibile con tutti i comuni moduli solari con un'altezza di 30 e 35 mm.

[Questo set di montaggio di NuaSol vi offre un montaggio comodo e semplice dei vostri moduli solari su un tetto in lamiera grecata.

[I profili sono realizzati in alluminio AL6005-T5, robusto e di alta qualità, e hanno una base antiscivolo.

[I morsetti centrali e finali sono in alluminio AL6005-T5 e vengono inseriti nel profilo di alluminio e serrati. Le viti SUS304 in dotazione sono dotate di un anello di tenuta per evitare l'ingresso di acqua.

[Il set di prolungamento per il set di montaggio per tetti in lamiera grecata NuaSol consente di ampliare il sistema con moduli solari aggiuntivi. Contenuto: 4 guide di montaggio (400 mm), 4 morsetti terminali e 16 viti per legno.

NuaSol - Set di montaggio per tetto in lamiera grecata fai-da-te per un pannello solare

NuaSol offre diversi materiali di montaggio per fissare il vostro mini impianto fotovoltaico o la vostra centrale elettrica da balcone. Dalle viti prigioniere ai ganci per tetto, fino alle staffe a Z, abbiamo il materiale di montaggio giusto per ogni tipo di installazione.

Il set di montaggio su tetto in lamiera contiene tutti i componenti necessari per montare i moduli solari sul tetto della casa.

Preparazione
1: Fissare i profili corti 2: Fissare i morsetti terminali alle estremità del profilo 3: Inserire i moduli solari 4: Serrare i morsetti terminali

Tutto incluso!
Questo set completo di montaggio su tetto in lamiera grecata per moduli solari contiene tutti i componenti necessari per il montaggio di un modulo solare sul tetto in lamiera.

Installazione semplice
1: Preparare i profili 2: Inserire i moduli solari 3: Serrare i morsetti terminali
Adatto per moduli solari con altezza di 30 e 35 mm!

Dettagli

• Dimensioni del profilo: 400 x 75 x 26,5 mm

• Dimensioni dei morsetti terminali: 70 x 35 x 54,3 mm

• Dimensioni delle viti: 5,5 x 25

Profilo in alluminio
Sotto il profilo si trovano i sottostrati EDPM.

Set di viti
È possibile fissare facilmente i profili in alluminio al tetto in lamiera grecata utilizzando le 16 viti per legno in acciaio inox. Le viti sono dotate di una guarnizione EDPM sotto la testa per evitare che l'acqua penetri nel tetto in lamiera.

Morsetto terminale
I morsetti terminali in alluminio AL6005-T5 fissano il modulo solare al profilo in alluminio. Far scorrere i morsetti terminali nel binario, avvitare bene e il gioco è fatto!

Pratico set di prolunghe

Espandete facilmente il vostro impianto fotovoltaico con il set di prolunghe NuaSol.

Dati tecnici e fornitura

Dati tecnici

• Dimensioni del profilo: 400 x 75 x 26,5 mm

• Materiale del profilo: alluminio, AL6005-T5

• Spessore del profilo: 1,5 mm

• Dimensioni della vite: 5,5 x 25 mm

• Materiale della vite: SUS410

• Spessore del profilo: 1,5 mm

• Dimensioni del morsetto terminale: 70 x 35 x 54,3 mm

• Materiale del morsetto terminale: AL6005-T5 + SUS304

• Morsetto terminale Compatibile con l'altezza del modulo: 30 e 35 mm

• Carico del vento max. 30 m/s

• Carico di neve max. 1,7 KN/m2

• Capacità di carico m² max. 1,7 KN/m2

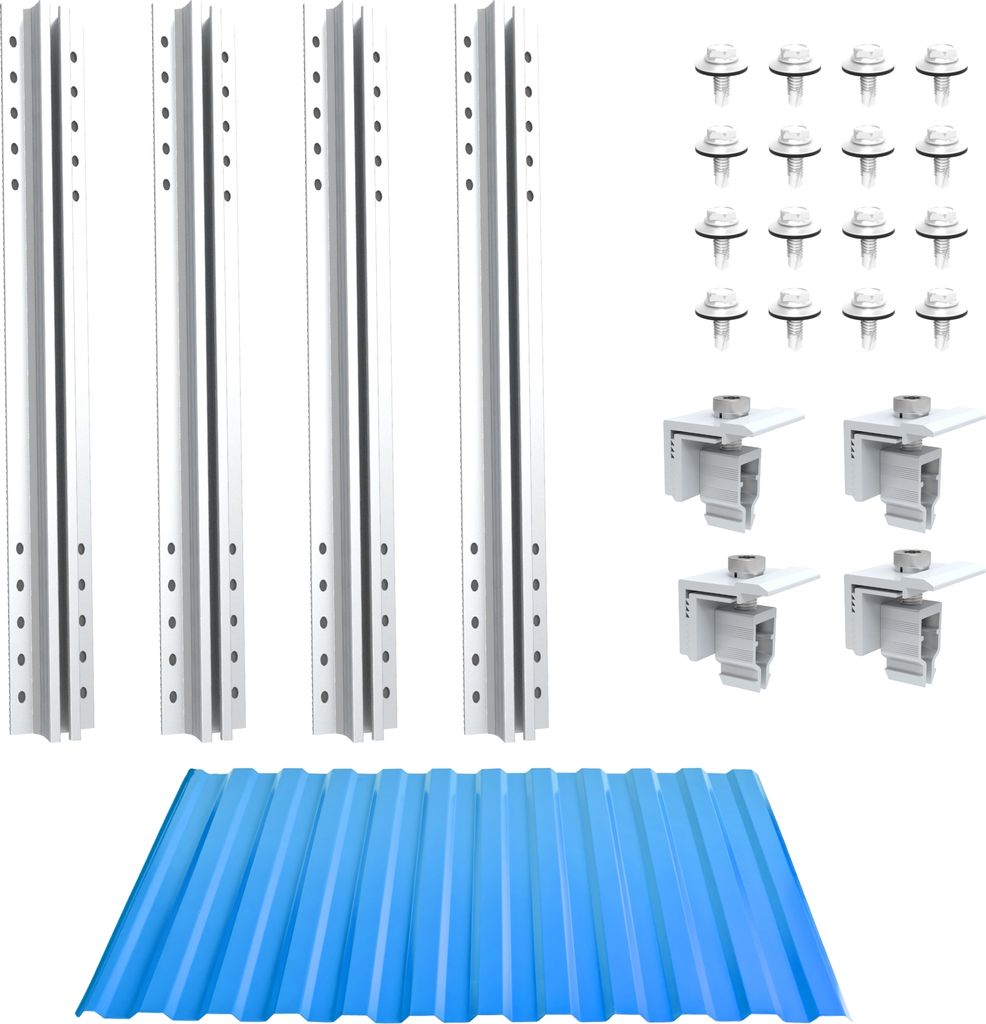

• Contenuto della fornitura
  4x guida di montaggio 400 mm
  4x morsetti terminali
  16x viti per legno
