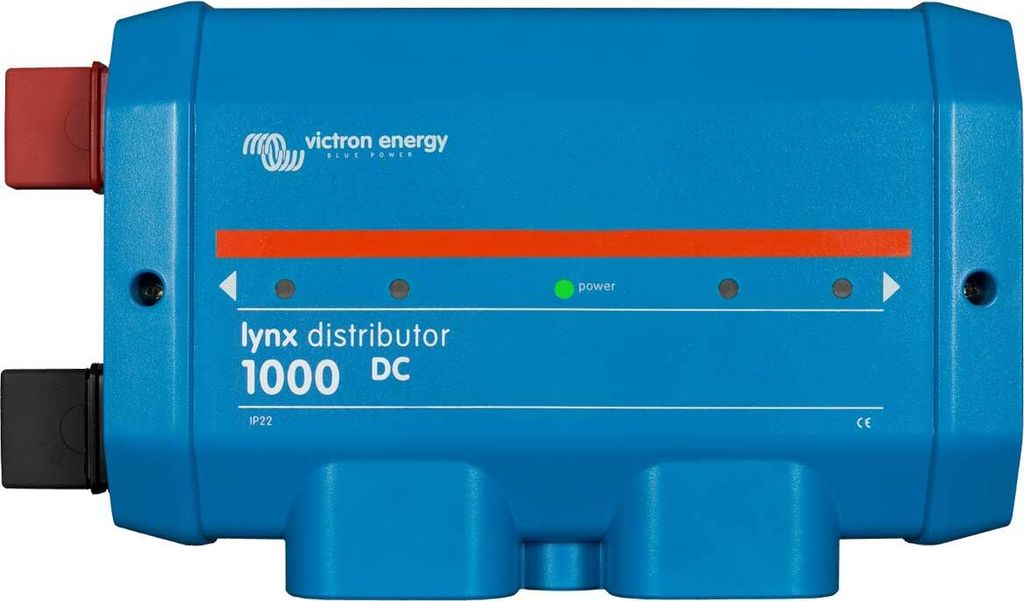

Lynx Distributor (M10)

Il distributore Lynx di Victron Energy (MPN: LYN060102010) è una sbarra modulare DC che fa parte del sistema di distribuzione modulare Lynx e dispone di slot per un massimo di quattro fusibili DC. Questa busbar monitora continuamente lo stato di ogni singolo fusibile e lo segnala con LED luminosi sulla parte anteriore. È alimentata tramite il cavo RJ10 da 40 cm in dotazione e può essere collegata a un Lynx Smart BMS 500 o Lynx Smart BMS 1000. Per un ulteriore monitoraggio e comunicazione, è possibile collegare facilmente un Cerbo GX (anche con pannello di visualizzazione GX Touch 50 o GX Touch 70), CCGX o Venus GX. Con un dispositivo GX è possibile monitorare fino a 4 distributori Lynx collegati.

Nota importante: la designazione M10 si riferisce alle connessioni delle sbarre a cui sono collegati i moduli. Al contrario, le connessioni per i fusibili e i cavi sono sempre etichettate come M8.

Informazioni sul distributore Lynx M10

• Tensioni di sistema supportate: 12, 24 e 48 V
• 1 LED di rete
• 4 LED per indicare lo stato dei fusibili
• Protezione contro l'inversione di polarità
• Rilevamento del fusibile
• Materiale dell'alloggiamento: ABS
• Possibilità di utilizzo in app
• Una barra positiva e una negativa
  • Barra positiva: 4 connessioni con fusibile e monitoraggio del fusibile
  • Sbarra negativa: 4 collegamenti e un collegamento a terra

Rilevamento dei fusibili

Il distributore monitora attentamente ogni singolo fusibile e li riconosce anche se sono bruciati. In caso di fusibile bruciato, il LED rosso del fusibile si attiva, il LED di funzionamento diventa rosso e contemporaneamente viene inviato un messaggio di allarme al Lynx Smart BMS collegato. Il rilevamento dei fusibili è possibile per tutti i fusibili sul lato della batteria e sul lato del carico o della carica. È importante notare che il rilevamento dei fusibili ha una caratteristica speciale. Se le batterie sono collegate a diversi circuiti di distribuzione Lynx e un fusibile della batteria si brucia, il monitor dei fusibili attiva l'allarme per il fusibile solo quando si verifica una tensione sufficientemente alta su di esso. Questo avviene solo dopo che la batteria è stata caricata o scaricata.

Il sistema di distribuzione Lynx

Il sistema è un sistema modulare a binario che comprende connessioni CC, distributori, fusibili, funzioni di monitoraggio della batteria e/o di gestione della batteria al litio. È costituito dai seguenti componenti:

• Lynx Power In - sbarra positiva e negativa con quattro connessioni per batterie o dispositivi CC
• Lynx Distributor - barra di distribuzione positiva e negativa con quattro connessioni con fusibili per batterie o dispositivi CC e monitoraggio dei fusibili
• Lynx Shunt VE.Can - sbarra positiva con spazio libero per il fusibile principale, sbarra negativa con shunt per il monitoraggio della batteria, dispone di comunicazione VE.Can per la configurazione con il dispositivo GX
• Lynx Smart BMS - Da utilizzare con le batterie al litio Victron Energy Battery Smart, comunicazione Bluetooth tramite l'app VictronConnect o con un dispositivo GX, disponibile come modello da 500 A con sbarre M8 o da 1000 A con sbarre M10

L'app VictronConnect

L'app è essenziale per l'impostazione e il monitoraggio! Sono disponibili le seguenti opzioni di connessione: Bluetooth / USB, tramite l'interfaccia opzionale / In remoto tramite un dispositivo GX e il portale VRM

L'app è disponibile per le seguenti piattaforme Android / Apple IOS (non è supportato l'USB, è possibile solo il collegamento via Bluetooth) / MacOs / Windows (non è supportato il Bluetooth, è possibile solo il collegamento via USB)

L'applicazione può essere scaricata dai rispettivi app store o dalla pagina del prodotto Victron. In alternativa, è disponibile un codice QR. Le istruzioni per VictronConnect sono disponibili anche in appendice.

Dati tecnici

• Intervallo di tensione: 9-60 V CC
• Corrente nominale: 1000A DC, ininterrotta
• Consumo di corrente max. Consumo di corrente: 100 mA (quando tutti i LED sono accesi)
  • Alimentazione tramite Lynx Shunt VE.Can o Lynx Smart BMS 500 o Lynx Smart BMS 1000
• Connessione: cavo RJ10 da 40 cm
• Grado di protezione: IP22
• Intervallo di temperatura di funzionamento: -40°C - +60°C
• Intervallo di temperatura di stoccaggio: -40°C - +60°C
• Peso: 2,2 kg
• Dimensioni: 290 x 170 x 80 mm

Contenuto della fornitura:

1x distributore Victron Lynx (M10)
1x cavo RJ10 da 40 cm
