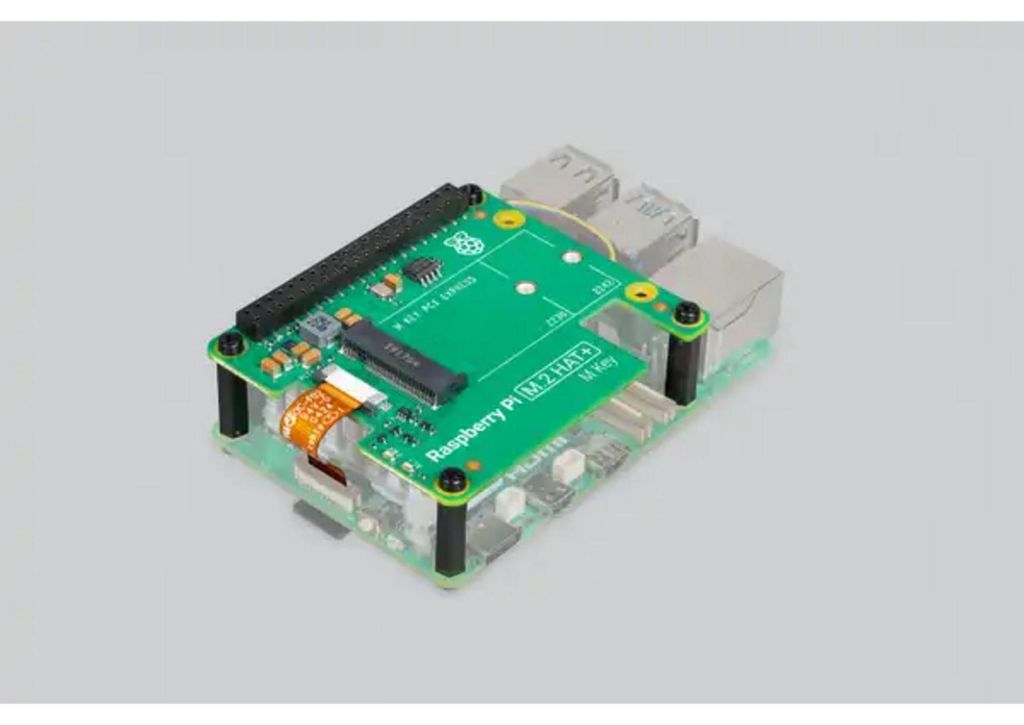

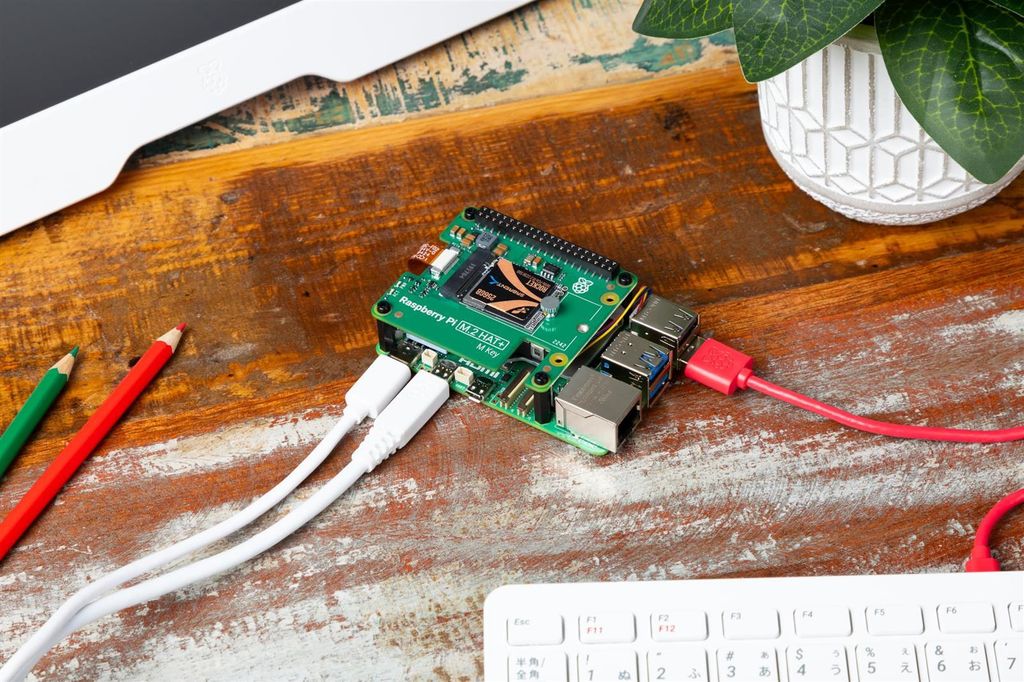

Raspberry Pi M.2 HAT+ Pi Erweiterungs-Platine Geeignet fuer 5

Il Raspberry Pi M.2 HAT+ consente di collegare periferiche M.2Come unità NVMe e acceleratori AI all'interfaccia PCIe 2.0 del Raspberry Pi 5 e supporta trasferimenti di dati veloci (fino a 500 MB/s) da e verso unità NVMe e altri accessori PCIe.

L'interfaccia PCI Express 2.0 a singola corsia del Raspberry Pi 5 è accessibile tramite un connettore FPC a 16 pin con passo di 0,5 mm; la chiave M.2 HAT+ M Key è una scheda di adattamento meccanica che converte questo connettore in un sub-standard dello standard M.2. Supporta i dispositivi con connettore M.2 M Key Edge nei fattori di forma 2230 e 2242 e può erogare fino a 3A ai dispositivi M.2 collegati.

Il Raspberry Pi M.2 HAT+ è conforme alle specifiche Raspberry Pi HAT+ e viene riconosciuto automaticamente dal software/firmware Raspberry Pi più recente. Viene fornito con un header di impilamento da 16 mm e borchie filettate per poter essere montato su un Raspberry Pi 5 insieme al Raspberry Pi Active Cooler.

Specifiche

• Supporta l'interfaccia PCIe 2.0 a singola corsia (velocità di trasferimento massima di 500 MB/s)
• Supporta dispositivi con connettore M.2 M Key Edge
• Supporta dispositivi con fattori di forma 2230 o 2242
• Può erogare fino a 3A ai dispositivi M.2 collegati
• Include LED di alimentazione e di attività
• Conforme alle specifiche Raspberry Pi HAT+
• Fornito con cavo a nastro, header di impilamento da 16 mm, viti e perni filettati e una vite zigrinata a doppia flangia per fissare e supportare la periferica M.2

Documentazione

• Scheda prodotto Raspberry Pi M.2 HAT+
• Istruzioni per il montaggio di Raspberry Pi M.2 HAT+
• Diagrammi di cablaggio di Raspberry Pi M.2 HAT+

- Utilizzare il prodotto solo in conformità alle istruzioni del produttore. - Spegnere il Raspberry Pi e tutti i dispositivi collegati prima di installare o rimuovere il prodotto. - Assicurarsi che nessun oggetto conduttore (ad es. cacciavite) tocchi i contatti per evitare cortocircuiti. - Per evitare danni, non esercitare una pressione eccessiva sulla spina o sui componenti. - Non permettere ai bambini di maneggiare il prodotto senza supervisione. - Rispettare i valori di tensione e corrente consentiti per evitare sovraccarichi e danni. - Ventilare sufficientemente il sistema per evitare il surriscaldamento, soprattutto in caso di uso intensivo. - Smaltire il prodotto nel rispetto dell'ambiente, secondo le norme vigenti in materia di rifiuti elettronici. - La batteria ricaricabile o i componenti della batteria, se presenti, devono essere smaltiti separatamente. - Se possibile, riciclare i materiali di imballaggio. - Non smaltire in modo improprio con i rifiuti domestici.
