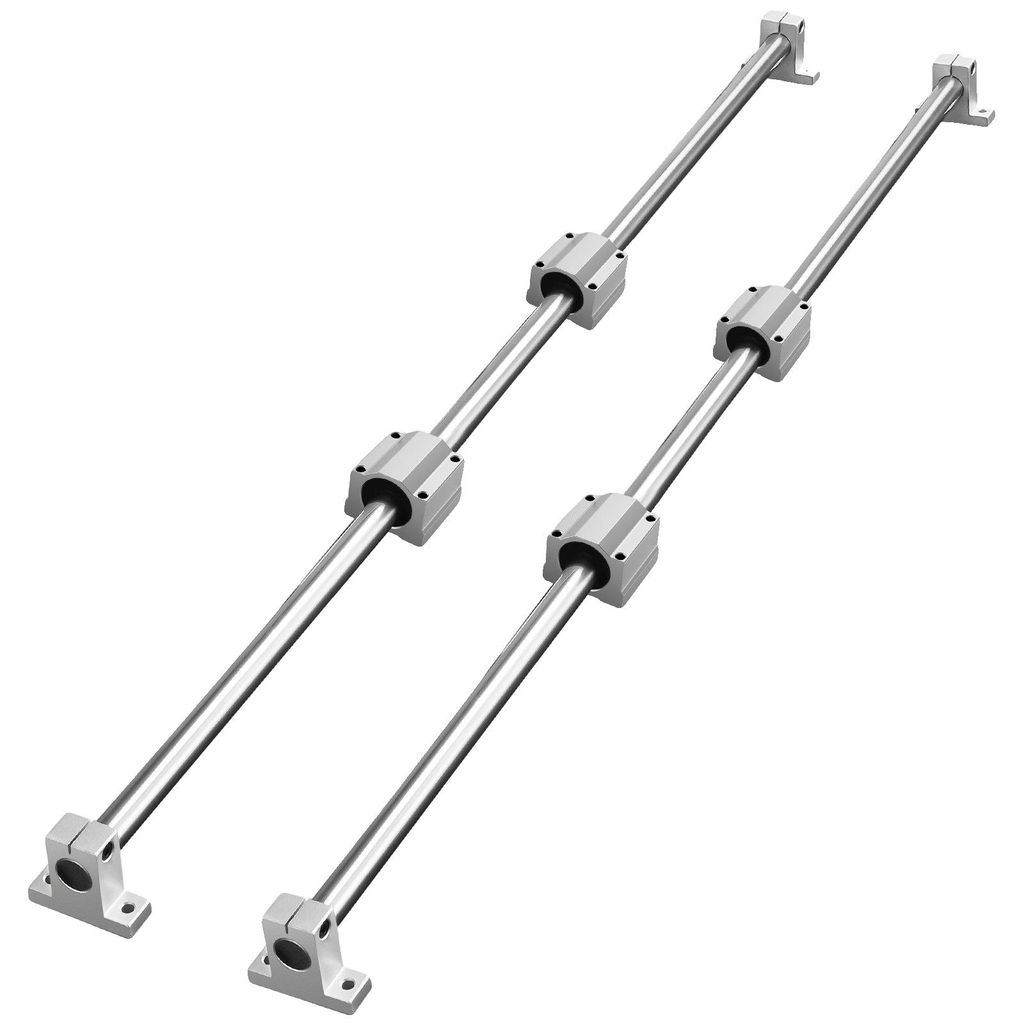

Set di guide lineari VEVOR, SFC16 1000 mm, 2 pezzi di guide SFC16 da 39,4 pollici/1000 mm, 4 pezzi di pattini SC16, 4 pezzi di supporti per guide, set di guide lineari e cuscinetti per macchine automatiche, progetto CNC fai da te

Gestione della pressione senza sforzo

Il cuscinetto lineare ha una struttura interamente in metallo e il blocco di scorrimento è saldamente fissato all'albero lineare, che ha un'elevata capacità di carico.

Scorrimento fluido e senza interruzioni

Il blocco di scorrimento SFC in alluminio e i cuscinetti a sfera integrati scorrono in modo fluido e senza sforzo per garantire un funzionamento stabile a lungo termine.

Più precisi che mai

Le guide lineari sono caratterizzate da spaziatura dei fori, diametri dei fori e diametri degli alberi standard accurati, in modo da poter installare le apparecchiature con maggiore precisione.

Ampi scenari di utilizzo

Il set di guide lineari è ampiamente utilizzato nelle apparecchiature di automazione ad alto carico e nei progetti fai-da-te. Ad esempio, macchine per l'incisione CNC fai da te, torni, ecc.

Installazione semplificata

Le guide lineari sono fornite con albero, supporto e blocchi di scorrimento assemblati e sono dotate di fori per le viti di montaggio sia nei blocchi che nella base di supporto della guida per una comoda installazione e connessione. La tenuta del cuscinetto di scorrimento può essere regolata tramite il foro della vite sul lato del blocco.

Specifiche tecniche

• Numero di modello: SFC16-1000L

• Modello del blocco di scorrimento: SC16

• Lunghezza della guida: 39,4 pollici/1000 mm

• Diametro dell'albero: Φ16 mm

• Carico dinamico (per blocco): 774 N

• Carico statico (per blocco): 1180 N

• Materiale: acciaio ad alto tenore di carbonio e alluminio

• Interasse fori di montaggio A: 1,4 pollici/36 mm

• Distanza tra i fori di montaggio B: 1,4 pollici/36 mm

• Dimensioni del blocco di scorrimento (L x P x A): 1,7 x 2 x 1,5 pollici/44 x 50 x 38,5 mm

• Dimensioni del prodotto (L x P x A): 1000 x 59 x 44 mm

• Dimensioni dell'imballaggio (L x P x A): 1100 x 130 x 80 mm

• Peso netto: 11,2 lbs/5,1 kg

Contenuto della confezione

• 2 x albero lineare SFC16 1000 mm

• 4 x blocchi di scorrimento SC16

• 4 x supporti per guide
