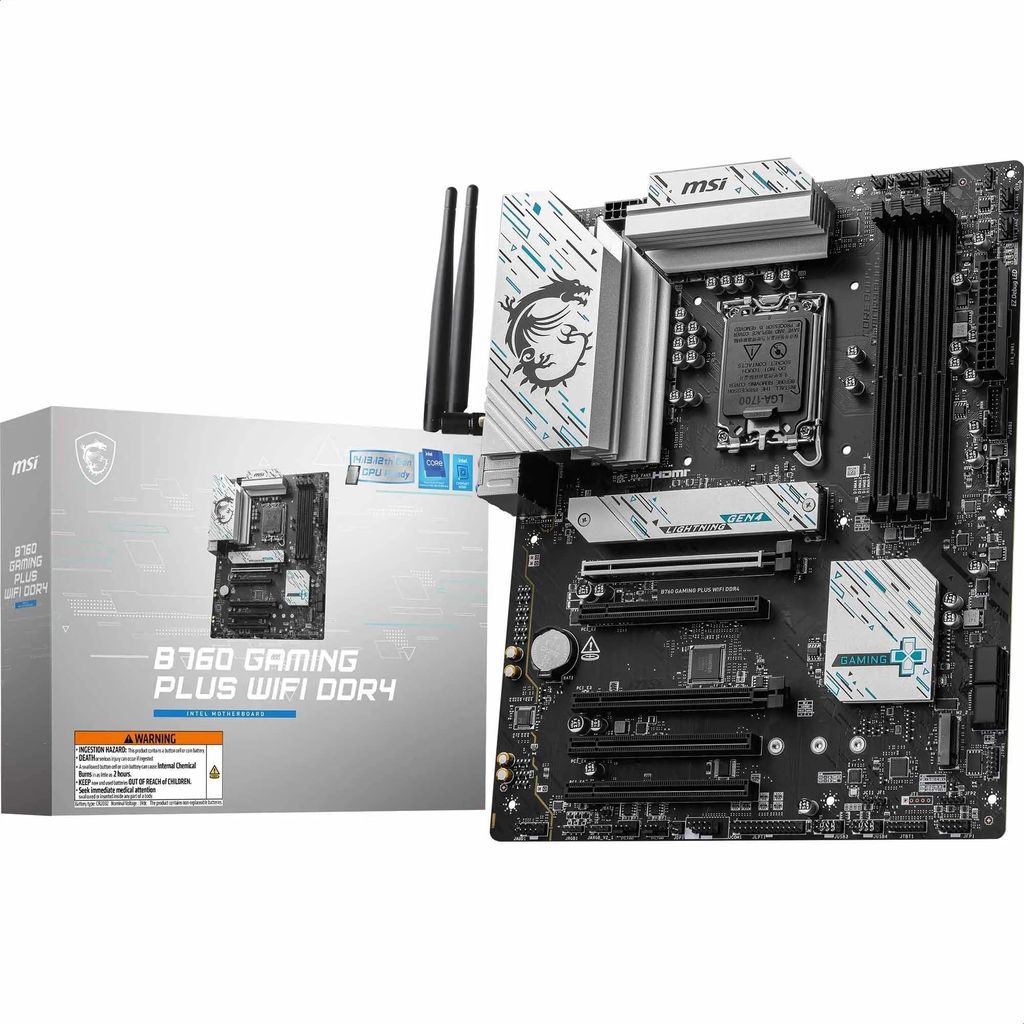

Motherboard - MSI - B760 GAMING PLUS WIFI - DDR4 - LGA 1700 - 128 GB max

B760 GAMING PLUS WIFI DDR4
Il B760 GAMING PLUS WIFI DDR4 è stato progettato per offrire un'ampia connettività, strumenti versatili e una comoda soluzione Wi-Fi per i giocatori che cercano un'esperienza completa. Dotato di LAN 2,5G, Wi-Fi 6E, supporto DDR4, funzionalità PCIe 4.0 e doppi connettori M.2, è ottimizzato per i videogiocatori è ottimizzato per i processori Intel® Core 14th /13th /12th Gen.

Dissipatore esteso
Il dissipatore esteso amplia la superficie di dissipazione del calore, garantendo il funzionamento a piena velocità anche dei processori di fascia alta.

Rischio di calore VRM pesantemente placcato
Il dissipatore VRM copre il MOS superiore e aiuta a dissipare il calore.

M.2 Shield Frozr
Tiene al sicuro le unità SSD M.2 M.2 e impedisce il throttling, rendendoli più veloci.

7W/mK Thermal Pad & Additional Choke Pad
I pad termici MOSFET di alta qualità da 7W/mK e i pad termici choke aggiuntivi assicurano che tutti i core funzionino ad alte prestazioni.

DIY 2. 0 - INTEGRARE CON IL SISTEMA0 - INTEGRARE CON L'AMBIENTE DEL SISTEMA
Collegamento e sincronizzazione con i dissipatori e i case MSI grazie a posizioni strategiche dei pin, tra cui un header dedicato per la pompa-ventola.

OPTIMIZZATO PER IL RAFFREDDAMENTO AD ACQUA
Progettato per supportare le soluzioni di raffreddamento ad acqua All-In-One e personalizzate più diffuse sul mercato. Un connettore PIN dedicato alla pompa dell'acqua supporta fino a 3 amp, consentendo il pieno controllo della velocità della pompa dell'acqua. Una "zona di esclusione" chiaramente contrassegnata consente un'installazione facile e sicura e un adattamento perfetto.

LIGHTNING GEN 4 PCI-E
Raddoppiando rispetto alla generazione precedente, la larghezza di banda di un'interfaccia x16 può raggiungere i 64 GB/s.

REINFORCED,
CONNESSIONI SALDATE PESANTI
Sicuramente si collega alla scheda madre con punti di saldatura extra e supporta il peso di schede grafiche pesanti.
STRUMENTI VELOCI E PRONTI AL FUTURO
Le schede madri B760 GAMING PLUS WIFI DDR4 supportano tutti gli standard di archiviazione più recenti, consentendo agli utenti di collegare qualsiasi dispositivo di archiviazione ultraveloce. Avviate i giochi più velocemente, caricate i livelli più rapidamente e ottenete un vantaggio reale sui vostri nemici.MSI B760 GAMING PLUS WIFI DDR4. Produttore del processore: Intel, Presa del processore: LGA 1700, Serie di processori compatibili: Intel® Celeron®, Intel® Pentium® Gold. Tipi di memoria supportati: DDR4-SDRAM, Memoria interna massima: 128 GB, Tipo di slot di memoria: DIMM. Interfacce di archiviazione supportate: M.2, SATA, livelli RAID: 0, 1, 5, 10. Tipo di interfaccia Ethernet: 2,5 Gigabit Ethernet, Controller LAN: Dragon RTL8125BG, standard Wi-Fi top: Wi-Fi 6 (802.11ax). Componente per: PC, Fattore di forma della scheda madre: ATX, Famiglia di chipset della scheda madre: Intel

La scheda madre MSI B760 GAMING PLUS WIFI DDR4 è basata sul chipset Intel® B760 e supporta i processori Intel® per socket 1700. Dispone di quattro slot DIMM DDR4 in modalità dual-channel per un massimo di 192 GB di RAM. MSI B760 GAMING PLUS WIFI DDR4 è inoltre dotato di uno slot PCIe 4.0 x16, uno slot PCIe 4.0 x16 (x4 corsie) e tre slot PCIe 3.0 x16 (x1 corsie). MSI B760 GAMING PLUS WIFI DDR4 dispone anche di audio a 8 canali, un'interfaccia LAN da 2,5 Gigabit, Wi-Fi 6E, quattro porte SATA3, due porte M.2, Bluetooth 5.2 e una serie di interfacce USB

Tipo	Scheda madre
EAN	4711377247900
N. produttore	7D98-043R
Presa di corrente	1700
CPU massima supportata	1
Sistema operativo	Supporto del sistema operativo	Pronto per Windows 10, pronto per Windows 11
Processore	Modelli supportati	Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 13xxxT (Raptor Lake), Core i3 14xxx (Raptor Lake-S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Raptor Lake), Core i5 14xxx (Raptor Lake-S), Core i5 14xxxF (Raptor Lake-S), Core i5 14xxxK (Raptor Lake-S), Core i5 14xxxKF (Raptor Lake-S), Core i5 14xxxT (Raptor Lake-S), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake), Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i7 14xxx (Raptor Lake-S), Core i7 14xxxF (Raptor Lake-S), Core i7 14xxxK (Raptor Lake-S), Core i7 14xxxKF (Raptor Lake-S), Core i7 14xxxT (Raptor Lake-S), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Core i9 14xxx (Raptor Lake-S), Core i9 14xxxF (Raptor Lake-S), Core i9 14xxxK (Raptor Lake-S), Core i9 14xxxKF (Raptor Lake-S), Core i9 14xxxKS (Raptor Lake-S), Core i9 14xxxT (Raptor Lake-S), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake)
Chipset	Intel® B760
Slot	PCIe x16	5x (di cui: 1x PCIe x16, 1x PCIe x4, 3x PCIe x1)
Fattore di forma	ATX
Applicazione	PC
Alimentatore	ATX12V (24 pin + 8 pin + 4 pin)
Capacità di memoria	massimo	128 GB
	Numero di zoccoli	4x DDR4
	tipo di memoria supportata	SDRAM-DDR4
	standard supportati	DDR4 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)
	Canali	2
	Ranghi di memoria massimi	8
	Controller di memoria nella CPU	Sì
Connessioni (esterne)	Combinazione mouse/tastiera (PS/2)	1
	USB-C 3.2 Gen 2 (10 Gbit/s)	1
	USB-A 3.2 Gen 2 (10 Gbit/s)	2
	Nota:	La denominazione USB 3.2 Gen 2 corrisponde alle precedenti denominazioni USB 3.1 Gen 2 o USB 3.1.
	USB-A 2.0	4
	HDMI	1
	Uscita DisplayPort	1
	Uscita S/PDIF (ottica)	1
	RJ-45	1
	Bluetooth	Sì
	WLAN	Sì
Porte (interne)	SATA	4
	M.2	2
	Intestazione LED RGB	1
	header LED RGB indirizzabile	2
	ventola PWM a 4 poli	7
Connessioni (opzionali)	USB 3.2 Gen 1 (5 Gbit/s)	2
	USB-C 3.2 Gen 1 (5 Gbit/s)	1
	USB 2.0	4
	TPM	Sì
Controller SATA	Intel® B760
livello RAID direttamente utilizzabile	0, 1, 10, 5
Controller USB	Intel® B760
Grafica integrata	Le connessioni grafiche della scheda madre possono essere utilizzate solo se si utilizza una CPU con chip grafico integrato.
Suono	Codec Realtek ALC897
LAN	Realtek RTL8125BG 2.5G LAN
	Intel® Wi-Fi 6E
Ulteriori informazioni	Potrebbe essere necessario un aggiornamento del BIOS per supportare i core dei processori più recenti.
Accessori	disponibili	Cavo SATA, antenna Wi-Fi, schermatura I/O, guida rapida, viti M.2
Dimensioni	Larghezza: 243,8 mm x altezza: 304,8 mm

Specifiche tecniche

Processore

Socket del processore	LGA 1700
Serie di processori compatibili	Intel® Celeron®, Intel® Pentium® Gold
Produttore del processore	Intel
Socket del processore supportati	LGA 1700
Memoria interna massima supportata dal processore	128 GB

Caratteristiche

Sistemi operativi Windows supportati	Windows 11 x64, Windows 10 x64
Formato della scheda madre	ATX
Canali audio in uscita	7.1 canali
Chipset della scheda madre	Intel B760
Chip audio	Realtek ALC897
Famiglia di chipset della scheda madre	Intel

Memoria

Tipo di slot di memoria	DIMM
Tipi di memoria supportati	DDR4-SDRAM
Canali di memoria	Dual-channel
Numero di slot di memoria	4
Velocità di memoria supportate	5200, 3200 MHz, 2666, 4266, 4600, 5333 MHz, 3400, 3466, 2133, 4200, 2400, 5066, 4000, 4800, 3733, 4400, 5000, 2933, 3600, 3800, 3333
Memoria interna massima	128 GB
Compatibilità ECC	Non ECC

Peso e dimensioni

Larghezza	243.8 mm
Profondità	304.8 mm

Rete

Standard Wi-Fi	802.11g, Wi-Fi 4 (802.11n), 802.11b, Wi-Fi 5 (802.11ac), 802.11a, Wi-Fi 6 (802.11ax)
Standard Wi-Fi più elevato	Wi-Fi 6 (802.11ax)
Ethernet LAN	Sì
Wi-Fi	Sì
Versione Bluetooth	5.3
Tipo di interfaccia Ethernet	2.5 Gigabit Ethernet
Controller LAN	Dragon RTL8125BG
Bluetooth	Sì

I/O Interni

Caratteristica	Valore
Header LED RGB	Sì
Numero connettori SATA	4
Connettore TPM	Sì
Connettori USB 2.0	4
Connettore di uscita S/PDIF	Sì
Connettori USB 3.2 Gen 1 (3.1 Gen 1)	3
Numero connettori SATA III	4

BIOS

Caratteristica	Valore
Tipo di BIOS	UEFI AMI

Controller di Archiviazione

Caratteristica	Valore
Numero di dischi rigidi supportati	4
Numero di unità supportate	6
Livelli RAID	5, 10, 1, 0
Interfacce supportate per unità	M.2, SATA
Supporto RAID	Sì

Porte del Pannello Posteriore

Caratteristica	Valore
Numero di porte HDMI	1
Numero di porte USB 3.2 Gen 2 (3.1 Gen 2) Type-C	1
Numero di porte USB 2.0	4
Versione HDMI	2.1
Numero di porte USB 3.2 Gen 2 (3.1 Gen 2) Type-A	2
Porte Ethernet LAN (RJ-45)	1
Numero di porte DisplayPort	1
Porta di uscita S/PDIF	Sì
Versione DisplayPort	1.4

Slot di Espansione

Caratteristica	Valore
Numero di slot M.2 (M)	2
Slot PCI Express x1	3
Slot PCI Express x16 (Gen 4.x)	2
Slot PCI Express x1 (Gen 3.x)	3
Slot PCI Express x16	2

Avvertenze di Sicurezza

Avvertenze
Prima di eseguire qualsiasi operazione di manutenzione o installazione, scollegare il prodotto dall'alimentazione. Evitare il contatto diretto con l'elettronica per prevenire danni da scariche elettrostatiche. Non smaltire la scheda madre nei rifiuti domestici; il prodotto richiede una gestione speciale.

MSI B760 GAMING PLUS WIFI DDR4. Produttore processore: Intel, Socket processore: LGA 1700, Processori compatibili: Intel® Celeron®, Intel® Pentium® Gold. Tipi di memoria supportati: DDR4-SDRAM, Memoria interna massima: 128 GB, Tipo di slot: DIMM. Interfacce unità di archiviazione supportate: M.2, SATA, Livelli RAID: 0, 1, 5, 10. Tipo di interfaccia Ethernet: 2,5 Gigabit Ethernet, Controller LAN: Dragon RTL8125BG, Standard Wi-Fi: Wi-Fi 6 (802.11ax). Componente per: PC, Fattore di forma scheda madre: ATX, Famiglia di componenti prodotto: Intel

MSI B760 GAMING PLUS WIFI DDR4 - Scheda madre - ATX - Zoccolo LGA1700 - Chipset B760 - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C 3.2 Gen2, USB-C 3.2 Gen 1 -

Specifiche del prodotto:

• Presa: LGA 1700
• Memoria RAM max.: 128 GB
• Chipset: Intel B760
• Fattore di forma: ATX

N. produttore: 7D98-043R

Technical details:
Producer - MSI

MSI MAG B760 Gaming Plus Wifi DDR4 è una potente scheda madre ATX con socket B760 e supporto per la memoria DDR4.
