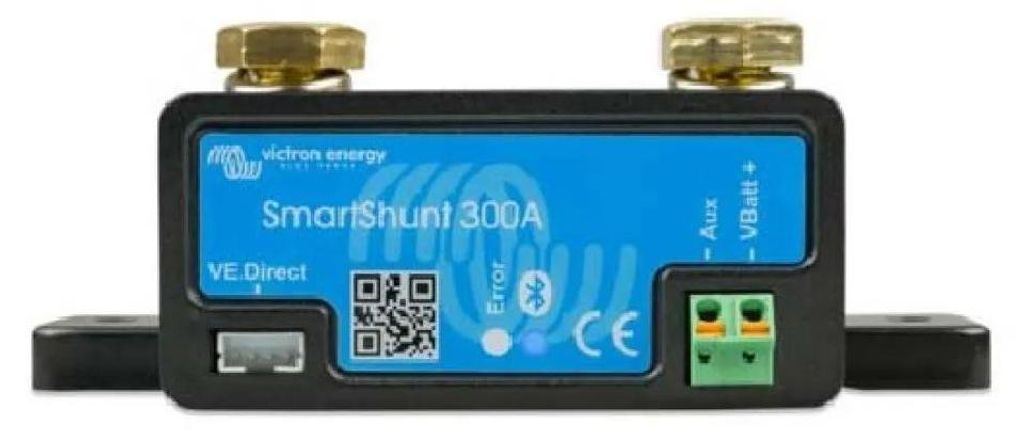

Smartshunt 300A/50mV

Victron SmartShunt 300 A

Il tracker SmartShunt è un nuovo modello del sistema di monitoraggio dello stato ad alta precisione per un massimo di due batterie indipendenti senza display Sono inclusi due cavi di collegamento con fusibile.

Lo SmartShunt è un monitor di batteria come la serie BMV (solo senza display) Il display diventa il vostro smartphone con l'applicazione VictronConnect. lo SmartShunt può essere collegato e letto dal dispositivo GX. VE.Direct .

SmartShunt è dotato di Bluetooth, di una porta VE.Direct e di una connessione che può essere utilizzata per monitorare una seconda batteria (monitoraggio del punto intermedio o per collegare un sensore di temperatura).

SPECIFICHE DI BASE

Tensione operativa: 6,5-70 V
Capacità della batteria: 1-9999 Ah
Interfaccia: Bluetooth, porta VE.Direct, 1× morsettiera a 2 pin, 2× morsetto/vite M8
Grado di protezione: IP21
Dimensioni: 120 × 44 × 44 mm

Schema di cablaggio tipico

Schema di cablaggio con dispositivo GX:

Schema di cablaggio con misurazione della batteria di avviamento:

Schema di cablaggio con sensore di temperatura:

Schema di cablaggio con misurazione della tensione centrale:

I parametri tecnici dettagliati sono riportati nel manuale allegato.

Manuale online:
www.victronenergy.com/media/pg/SmartShunt/en/index-en.html Manuale online VE.Smart Networking:
www.victronenergy.com/media/pg/VE.Smart_Networking/en/index-en.html

App VictronConnect:
