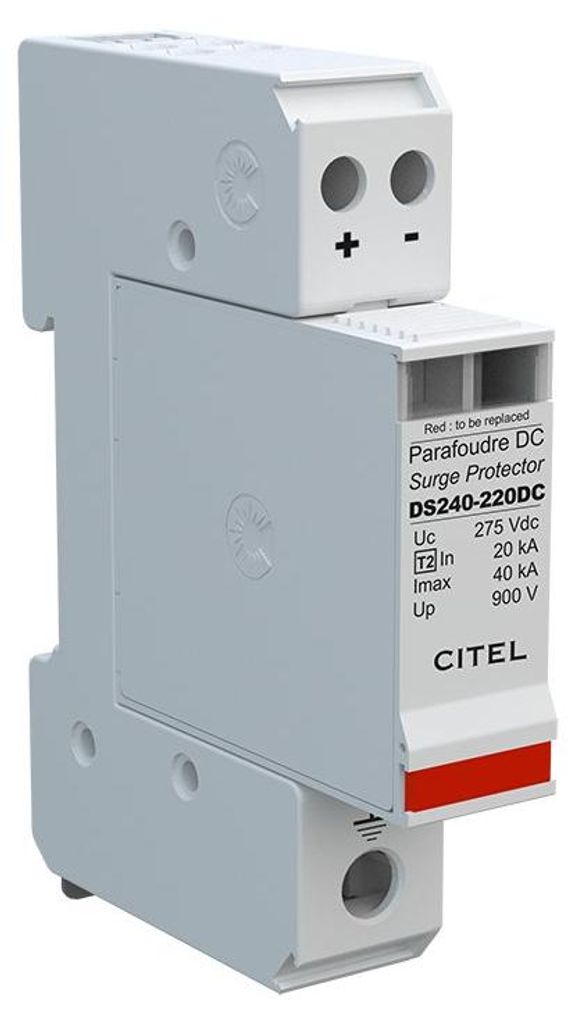

Solarmi DS240S-220DC scaricatore di sovratensione, 275Vdc, 50A, CE

Xtend Solarmi DS240S-220DC

Scaricatore di sovratensione progettato per proteggere le apparecchiature fotovoltaiche. Grazie alla tensione nominale di ingresso di 220 V e alla tensione massima di 275 V, è adatto all'uso con i regolatori solari e gli inverter GF-SUN GridFree. Corrente massima di esercizio 50 A (fusibili tipo gL/gG).
Lo scaricatore comprende un sezionatore termico - varistori con fusibile termico, indicazione ottica dei guasti e indicazione a distanza dello stato dello scaricatore. Lo scaricatore è montato su guida DIN e ha una struttura modulare - parte base e moduli intercambiabili. Il modulo di scambio consente di sostituire facilmente e rapidamente la parte danneggiata.

Lo scaricatore DS240S-220DC è progettato per proteggere impianti fotovoltaici a isola di piccole e medie dimensioni con un'entrata massima di 275 V. Serve come protezione principale del sistema contro le sovratensioni causate, ad esempio, dai fulmini. Viene installato sulla linea proveniente dai pannelli solari prima di entrare nel regolatore o nell'inverter. È collegato a questi dispositivi in parallelo alla terra.

Il limitatore di sovratensione condurrà a terra il potenziale di sovratensione attraverso il terminale di terra, proteggendo così gli altri dispositivi del sistema.

Caratteristiche:

• Scaricatore di sovratensione compatto a 2 poli di tipo 2
• Perdita per polo fino a: In = 20 kA; Imax = 40 kA
• Dispositivo di disconnessione sicuro
• Protezione contro le sovratensioni trasversali e longitudinali
• Il più piccolo scaricatore di tipo 2 sul mercato
• Solo 18 mm di larghezza (risparmio di spazio nell'armadio)
• Struttura modulare (parte base e modulo di scambio)
• Indicazione di stato a distanza come standard
• Conforme alle norme IEC 61643-11, IEC 61643-1, EN 61643-11, UL1449 ed.4
• Fusibili tipo gL/gG - 50 A

SPECIFICHE DI BASE

Tensione nominale (Un): 220 V
Tensione di esercizio massima consentita (Uc): 275 V
Corrente massima di esercizio: 50 A
Grado di protezione: IP20
Temperatura di funzionamento: da -40 a +85 °C
