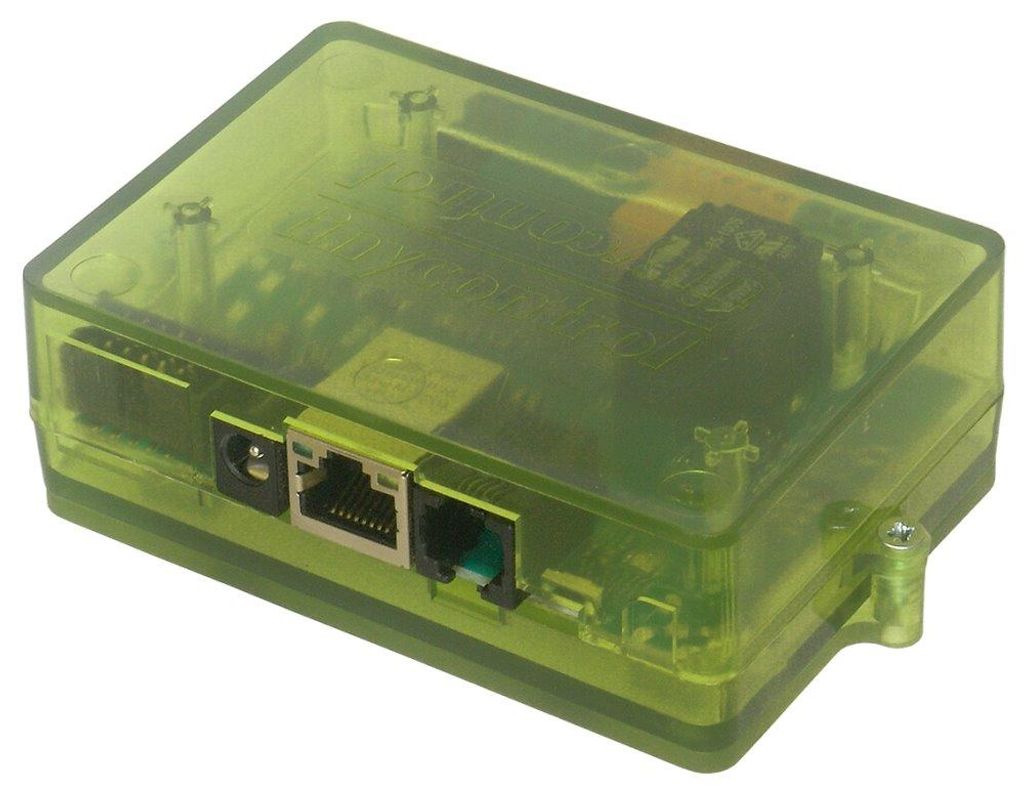

Driver LAN TINYCONTROL con relè v4.0, wifi, MQTT, I/O digitali, ingressi analogici, I2C, 1wire, RS485, modbus

Driver LAN Tinycontrol v4.0

Funge da server web che visualizza diversi tipi di sensori e consente il controllo remoto delle uscite.
Inoltre, è possibile programmare eventi e azioni appropriate per soddisfare le condizioni di qualsiasi sensore. Un programmatore che consente di accendere/spegnere il dispositivo a un'ora specifica o per un determinato periodo di tempo può essere utile per molte applicazioni. Sono disponibili 3 uscite PWM per controllare l'illuminazione o un motore elettrico.

Il nuovo controller LAN v4.0 integra tutte le esperienze IoT esistenti in un unico dispositivo versatile. Rappresenta una continuazione senza soluzione di continuità della serie precedente, ora in una forma più pratica.

Doppia interfaccia di comunicazione
È possibile utilizzare contemporaneamente Ethernet cablato, Wi-Fi wireless (802.11n) o entrambi. Il driver LAN può essere completamente configurato da una pagina web disponibile sul server web integrato. È inoltre possibile inviare comandi arbitrari al dispositivo tramite HTTP (senza la pagina web) o MQTT (dopo aver configurato la connessione).

Confronto tra le versioni 3.8 e 4.0:

Esempi di applicazione:

• Controllo automatico del riscaldamento quando la temperatura scende o sale oltre il limite impostato
• Accensione/spegnimento di luci o altri dispositivi
• Monitoraggio/controllo dell'impianto solare - tensione della batteria, tensione e corrente dei pannelli fotovoltaici, potenza e produzione dell'inverter, commutazione di apparecchi in base all'intensità dell'abbagliamento dei pannelli, ecc.
• Controllo dell'irrigazione/rilevazione delle inondazioni
• Sicurezza basata sul sensore PIR o sul rilevamento dell'apertura di porte/finestre
• Monitoraggio a distanza dei regolatori solari Sofarsolar collegati via modbus alla centralina LAN

Hardware:

• 4 ingressi logici - come sensore di stato per il monitoraggio dell'apertura, sensori di movimento a infrarossi, per un pulsante di commutazione manuale con opzione di modalità bistabile, come contatore per gli impulsi del contatore, come contatore per il tempo tra i reset successivi dell'ingresso
• ingresso 1Wire e I2C - fino a 8× sensore di temperatura DS18B20, I2C per il collegamento di vari dispositivi, ad esempio sensori di temperatura e umidità, sensori di qualità dell'aria (PM), sensori di CO2, display OLED con testo di visualizzazione configurabile e altro (vedere l'elenco dei sensori supportati di seguito)
• Interfaccia UART per la comunicazione con dispositivi esterni tramite porta seriale
• Bus RS-485 per il supporto di dispositivi Modbus RTU
• 1 relè (NC, NO, C), 10 A/250 V
• 1 uscita a transistor, fornisce tensione di alimentazione all'uscita, per controllare dispositivi con assorbimento di corrente fino a 0,6 A
• 4 uscite a transistor (OC) per la commutazione di relè
• 3 uscite PWM da 1 Hz a 1 MHz
• Misure di temperatura, umidità e tensione di alimentazione sulla scheda

Software:

• Interfaccia web moderna e reattiva
• Possibilità di personalizzare il pannello di stato, caricare il proprio sfondo, selezionare e posizionare i dati e i pulsanti necessari
• Due livelli di accesso (login): come amministratore per la configurazione e come utente per la visualizzazione dello stato
• Scheduler per l'impostazione di 50 eventi a tempo programmati
• Possibilità di configurare la lettura da dispositivi Modbus RTU personalizzati - fino a 5 dispositivi non standard
• Watchdog per il monitoraggio e il ripristino dei dispositivi con indirizzo IP
• Moderni protocolli di comunicazione: SNMP, HTTP e MQTT
• Supporto per connessioni TLS crittografate per HTTP, SMTP, MQTT o SNMP v3
• Client HTTP che consente di configurare e controllare altri dispositivi, ad esempio controllare i relè Wi-Fi (Smart Relay) o visualizzare i dati dei sensori nell'immagine della telecamera (supporta i metodi di autenticazione Basic Authentication e Digest Access Authentication)
• Possibilità di raccogliere dati da tutti i dispositivi e i sensori collegati, commutazione remota delle uscite e configurazione remota tramite il protocollo MQTT nel servizio mqtt.ats.pl e nell'app mobile
• Molte funzionalità disponibili attraverso il servizio di cui sopra, come l'impostazione di risposte e attività (esecuzione di azioni in determinate condizioni e in determinati momenti) che coprono più dispositivi
• Possibilità di inviare i dati dei sensori tramite Modbus TCP
• Controllo remoto da uno a più dispositivi via UDP - utile come implementazione di un pulsante su Internet
• Sincronizzazione temporale con Internet (NTP)
• Mantenimento dello stato delle uscite e dei contatori di energia fino al ripristino dell'alimentazione
• Comode funzioni di aggiornamento e backup del software dal sito web del dispositivo
• Controllo wireless del dispositivo con il firmware Tasmota
• Applicazioni mobili

SPECIFICHE DI BASE

Tensione di alimentazione: 8-58 V
Consumo di energia: 0,5 W
PoE: sì, 802.3af, modalità A passiva con jumper
Interfaccia: Ethernet 10/100Mbps, Wi-Fi (802.11n)
Relè: 10 A, 250 VAC
Temperatura di funzionamento: da -20 a +85 °C
Dimensioni: 106 × 79 × 38 mm
Peso: 130 g

Il controller LAN viene fornito con una scatola per il montaggio su guida DIN senza alimentazione.

L'alimentazione è possibile in due modi: con un alimentatore jack convenzionale o con un iniettore PoE.

Esempi di utilizzo e ulteriori informazioni sono disponibili nel supporto tecnico.

Il produttore fornisce il servizio cloud MQTT per la visualizzazione dello stato e il controllo via Internet. Se si utilizza il servizio MQTT, è possibile utilizzare anche un'applicazione mobile. È disponibile per dispositivi Android e consente di controllare le uscite e monitorare lo stato e i valori degli ingressi semplicemente tramite il telefono.

Panoramica dei sensori e dei dispositivi attualmente supportati

Ingressi analogici

• Tensione CA: misuratore CA
• Corrente CA: SCT-013-000, SCT-013-030
• DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12,5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P

Ingressi logici (digitali)

• Sensore di apertura porta magnetica, ecc.
• Sensore di movimento a infrarossi
• Pulsante per la commutazione manuale con opzione di modalità bistabile
• Contatore di impulsi da contatore di elettricità o acqua
• Contatore di tempo tra azzeramenti successivi degli ingressi per misure, ad es. durata delle operazioni nei processi industriali

bus 1Wire

• sensore di temperatura DS18B20

Bus I2C

• Umidità, temperatura, pressione atmosferica: BME280
• Umidità, temperatura: AM2301B, AHT20, AHT25, AM2320, HTS221
• Particolato: SPS30, APM10, PM1, PM2.5, PM4, PM10
• CO2: SCD40, ACD10
• display OLED da 0,96 pollici

Porta seriale

• Sensore di particolato SPS30 e SDS011
• CO2: MH-Z16, MH-Z19
• Inverter fotovoltaici Duraluxe
• Sensore di distanza a ultrasuoni
• lettore di codici a barre 2D

Modbus RTU

• Misuratori di potenza bidirezionali Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (misurazione di potenza, energia, tensione, corrente e altri parametri a seconda del misuratore)
• Caricabatterie solari Epever Tracer
• Inverter fotovoltaici Sofarsolar
• Dispositivi e sensori aggiuntivi tramite configurazione personalizzata

Modbus TCP

• Il controllore Modbus può leggere i sensori collegati al controllore LAN (testato con Siemens LOGO)

Client HTTP

• Smart plugs Wi-Fi con firmware Tasmota
• Visualizzazione dei dati del sensore nell'immagine della telecamera
• Controllo dei relè con Smart Relay
