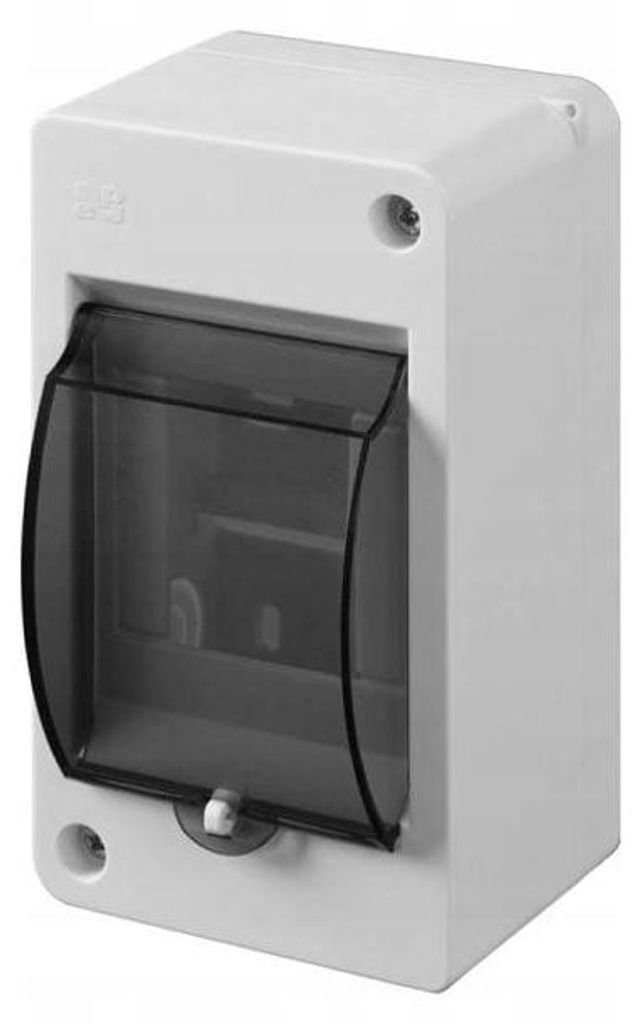

Scatola di derivazione a parete, grado di protezione IP30, con guida DIN e morsetti per conduttore di protezione (PE) e neutro (N)

Questi quadri di distribuzione da parete, compatti e di alta qualità, sono ideali per installare un quadro di distribuzione in modo salvaspazio.

Tutti i quadri sono dotati di una guida DIN e, a seconda della variante, di una morsettiera PE/N integrata. Sono disponibili interruttori differenziali, interruttori magnetotermici e altri accessori per l'installazione elettrica.

Dati tecnici

del produttore	2 anni
Tensione di esercizio	400 V AC
Colore	grigio chiaro / porta leggermente oscurata
Materiale	Plastica PS
Grado di protezione	IP 30
Classe di protezione	II
stenza alla temperatura	da 20 °C a +70 °C
stenza agli urti	IK 05
Variante

Codice articolo | | | 2302-01
1 fila per 2 moduli | Dimensioni esterne (L x A x P):
53 x 141 x 83 mm

senza morsetti PE/N | | 2303-01
1 fila per 3 moduli | Dimensioni esterne (L x A x P):
82 x 140 x 84 mm

inclusa morsettiera N: 1x2,5mm² | | 2304-01
1 fila per 4 moduli | Dimensioni esterne (L x A x P):
95 x 140 x 83 mm

inclusa morsettiera N: 1x(4x10mm² + 1x16mm²)
Morsettiera PE: 1x(4x10mm² + 1x16mm²) | | 2305-01
1 fila per 5 moduli | Dimensioni esterne (L x A x P):
120 x 140 x 84 mm

inclusa morsettiera N: 1x 2,5mm² | | 2306-01
1 fila per 6 moduli | Dimensioni esterne (L x A x P):
130 x 140 x 83 mm

inclusa morsettiera N: 1x(6x10mm² + 1x16mm²)
Morsettiera PE: 1x(6x10mm² + 1x16mm²) |

Pannello di distribuzione a parete con tre moduli 2303-01

Pannello di distribuzione con coperchio trasparente, grazie alla sua costruzione semplice è facile da installare, ha un aspetto estetico ed è compatto, il che permette un'installazione rapida ovunque. Permette di distribuire l'energia in modo sicuro e professionale tra tutti gli apparecchi, l'illuminazione e le prese. Può essere installato nelle abitazioni, negli edifici commerciali e industriali, nonché negli uffici o nei magazzini. Il coperchio trasparente protegge sia dalle commutazioni involontarie degli elementi installati all'interno, sia permette di vedere lo stato dell'apparecchio. L'apertura del vano e del coperchio a parete permette la posa di un sigillo. Grazie ai tre moduli, è possibile installare all'interno diversi elementi, il che permette di adattarlo alle vostre esigenze individuali.

Dati tecnici:

• Codice produttore: 2303-01
• Vano con coperchio trasparente
• Grado di protezione (IP): IP20
• Modalità di montaggio: a parete
• Colore: bianco fumo
• Materiale del vano: plastica
• Tipo di coperchio: chiuso
• Colore del prodotto: bianco
• Tipo: pannelli di distribuzione a parete
• Numero di file: 1
• Numero di moduli: 3 (18mm)
• Possibilità di sigillatura: sì
• Tipo di materiale: plastica ABS

• Sezione max. dei cavi di collegamento: 10 mm²
• Grado di protezione: IP20
• Temperatura di funzionamento: -25°C ÷ +60°C
• Altezza: 14 cm
• Profondità: 6,3 cm
• Larghezza: 8,2 cm
• Numero di file: 1
• Numero di moduli:3
• Certificazioni:/li>
• Norme: PN-EN 62208:2011
