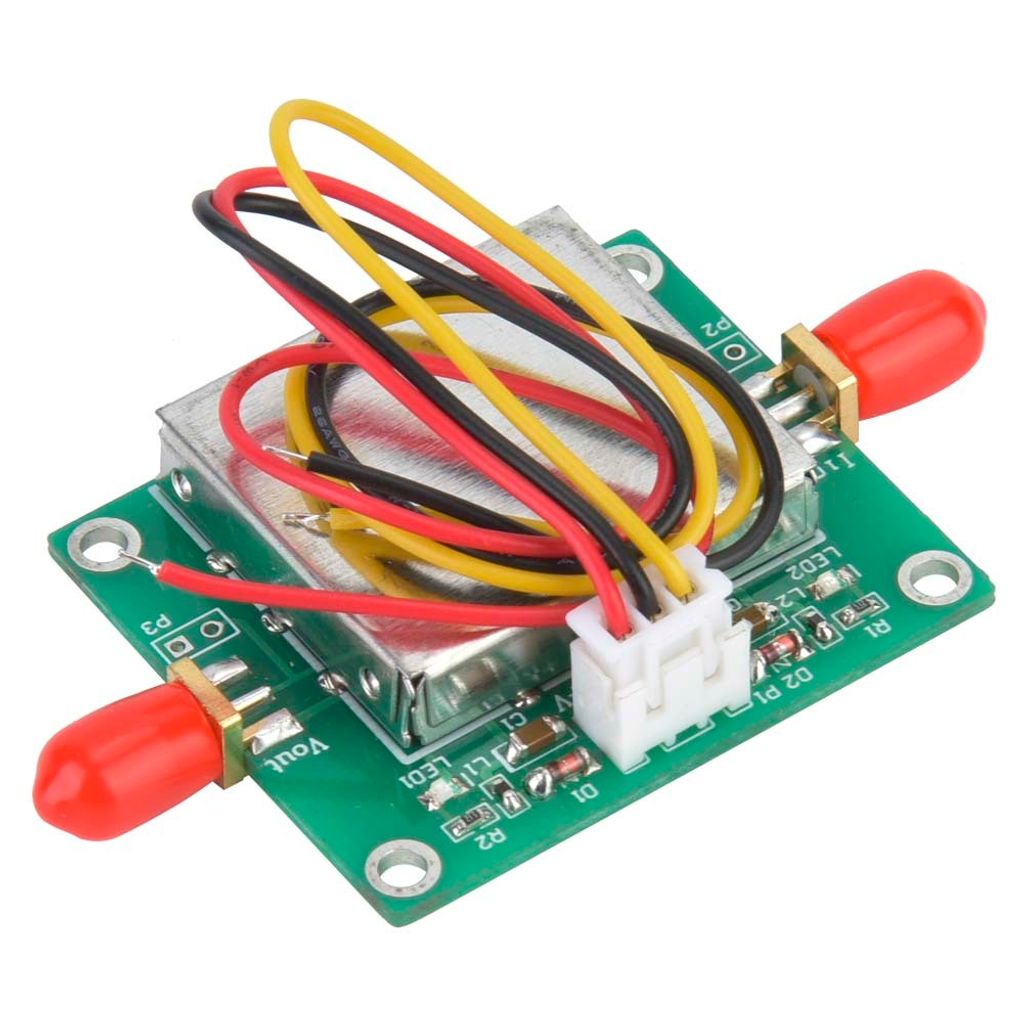

TLC2201 Modulo convertitore I/V TIA Amplificazione a transimpedenza pA nA uA mA 4 marce opzionale

Caratteristiche:

Caratteristiche del modulo:

1. Alimentazione tipica con ±5 V @±5 mA

2. L'uso di un anello di protezione in un amplificatore di corrente a basso bias garantisce correnti di dispersione ridotte.

3. Poiché le basse correnti hanno un forte impatto sul rumore, questo modulo è suddiviso in quattro gamme, limitando la larghezza di banda e sopprimendo il rumore.

4. La corrente di ingresso interna è suddivisa da un interruttore a levetta a quattro stadi per le diverse applicazioni di corrente.

5. Le basse correnti sono suscettibili di varie interferenze. Pertanto, aumentare la schermatura per sopprimere le interferenze.

6. Quando si immettono correnti basse, assicurarsi di utilizzare un alimentatore a basso rumore per evitare interferenze sul segnale di ingresso causate dal rumore dell'alimentazione.

Introduzione al chip

1. Classe B: 100 % testato per il rumore

Max. 30 nV/Hz a f = 10 Hz

Max. 12 nV/Hz a f = 1 kHz

2. Bassa tensione di offset in ingresso. 500 μV max.

3. Eccellente stabilità della tensione di offset a temperature fino a 0,5 μV/°C (tipico)

4. Corsa di uscita rail-to-rail

Specifiche tecniche:

Modello: TLC2201

Capacità di commutazione: pA nA uA mA (opzionale)

Contenuto della fornitura:

1 modulo TLC2201
