Kit di installazione Alpine KTX-DME-DUC per specchietto digitale DME-R1200

Il kit Alpine KTX-DME-DUC è un set di montaggio specifico per veicolo, progettato per l'installazione professionale dello specchietto retrovisore digitale Alpine DME-R1200. Invece di un sistema di fissaggio universale, questo kit consente una stabile integrazione del monitor dello specchietto nella zona della console del tetto originale.

Soprattutto per furgoni, camper e veicoli ricreativi, uno specchietto retrovisore digitale rappresenta una soluzione di aggiornamento interessante. In caso di strutture chiuse o visibilità posteriore limitata, il DME-R1200 può visualizzare l'immagine della telecamera sul suo ampio monitor. Il KTX-DME-DUC si occupa dell'integrazione meccanica del display.

Il manuale di installazione Alpine illustra chiaramente il processo: inizialmente, l'unità originale di illuminazione/console del tetto viene smontata. Successivamente, il supporto metallico specifico per veicolo viene montato sui punti di fissaggio esistenti. Il DME-R1200 viene collegato all'adattatore e quindi posizionato sotto la console del tetto.

Dati tecnici:

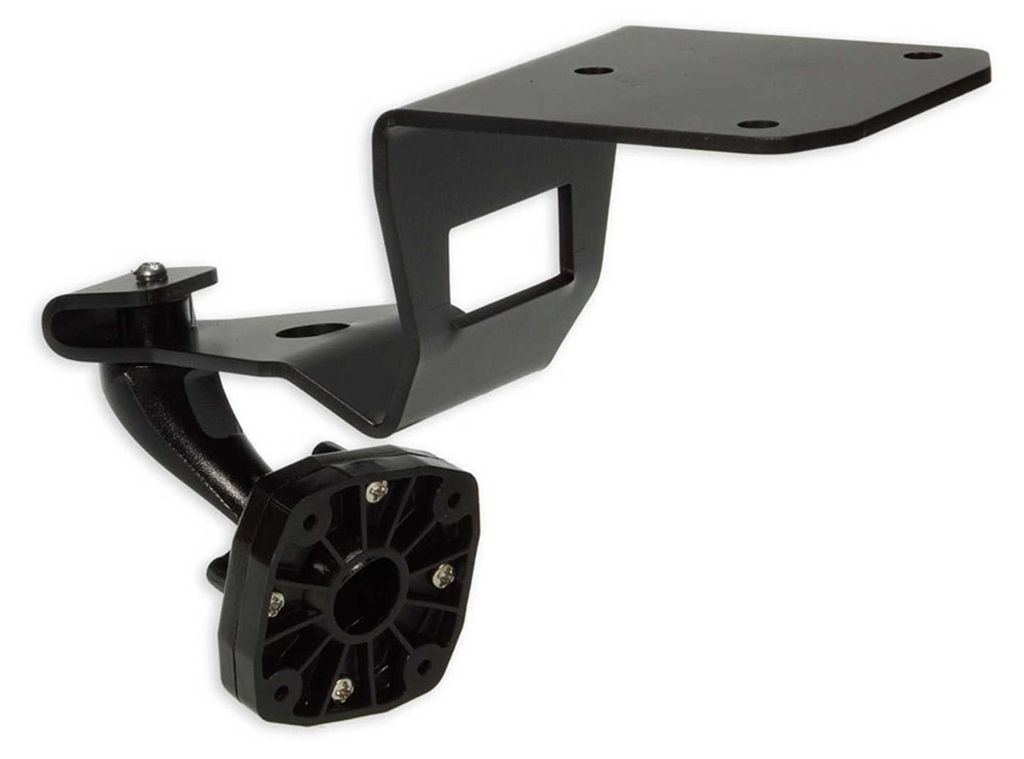

• Angolo di montaggio in metallo di alta qualità (pronto per l'installazione)
• Viti di montaggio
• Supporto per specchietto regolabile con giunto sferico
• Compatibile con lo specchietto retrovisore Alpine Freeview DME-R1200

Compatibilità:

• Fiat Ducato III Versione 8 (dal 2022)
• Fiat Ducato III (250) (06/2006 – 2010)
• Fiat Ducato III Restyling (250) (2011 – 2014)
• Fiat Ducato III (290) (2014 – 2021)
• Citroën Jumper II (250) (06/2006 →)
• Peugeot Boxer II (250) (06/2006 →)
• Opel Movano III (Tipo C) (10/2021 →)

• Progettato per Alpine DME-R1200: Questo kit è destinato al montaggio meccanico del monitor digitale Alpine e non è un supporto per specchietto universale.
• Montaggio fisso anziché soluzione a incastro: Lo specchietto è collegato alla struttura del veicolo tramite un supporto metallico. Questo riduce i movimenti indesiderati e consente un'integrazione molto più professionale.
• Utilizzo dei punti di fissaggio esistenti: L'immagine sulla pagina 1 mostra che il supporto viene montato e fissato nella zona della console del tetto originale.
• Gestione dei cavi ordinata: Sulla pagina 2, al punto 20, Alpine mostra come far passare e fissare il cavo di collegamento direttamente all'alloggiamento dello specchietto. Questo consente un'installazione molto più pulita.

Consiglio per i professionisti:

Durante il montaggio, allentare prima l'intera copertura della console del tetto e pianificare il percorso dei cavi del DME-R1200. In questo modo, i cavi dello specchietto e i cavi esistenti possono essere fatti passare ordinatamente dietro la copertura prima di rimontare la console del tetto e l'unità di illuminazione.
