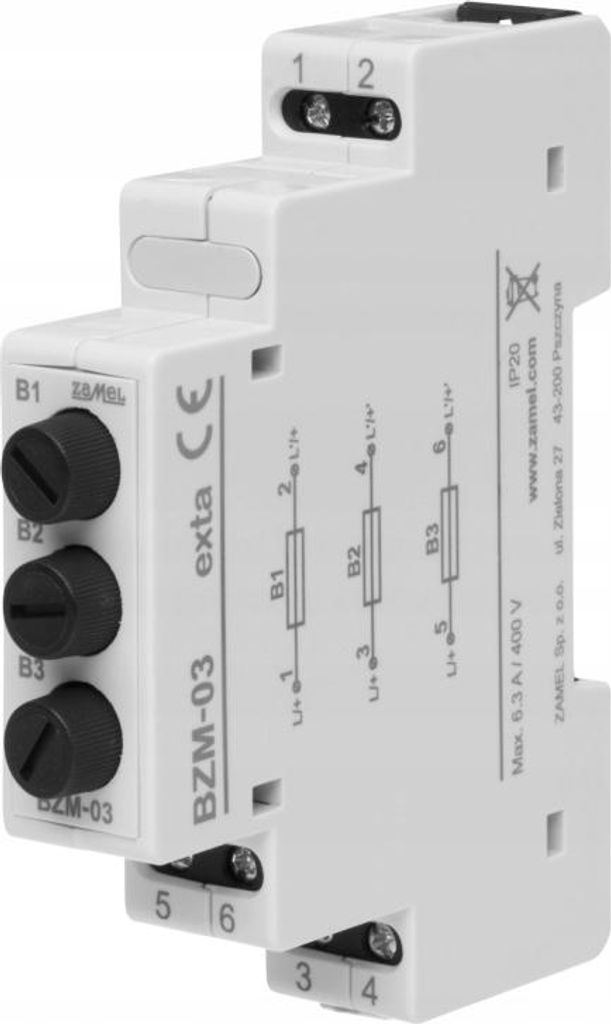

Modulo fusibile trifase BZM-03

Caratteristiche del prodotto:

• Dopo aver rimosso o fatto scattare il fusibile, il circuito viene visibilmente interrotto.
• 3 moduli fusibili in un unico alloggiamento.

• Corrente massima di protezione: 3 x 6,3 A a 400 V di tensione,
• I terminali di sollevamento consentono di collegare cavi con una sezione massima di 2,5 mm².

• Fusibile montato in fabbrica: 3 x 500 mA,
• Montato su una guida TH-35

Il modulo fusibile BZM-03 è una soluzione universale per la protezione di back-up dei componenti di automazione degli edifici e dei dispositivi di controllo e misurazione. L'elemento è dotato di un alloggiamento a 1 modulo ed è montato in un quadro di distribuzione su una guida standard TH-35 top-hat. L'alloggiamento contiene tre basi per fusibili per l'installazione di un fusibile con una corrente massima di 6,3 A. In questo modo, il modulo fusibile protegge in modo affidabile l'indicatore di funzionamento LKM-01-40 se a monte del punto di collegamento della lampada alla rete è installato un interruttore di sovracorrente con almeno 25 A. Per una protezione aggiuntiva dell'indicatore di funzionamento, utilizzare lo schema di collegamento per BZM-03 e LKM-01-40 mostrato nel primo diagramma:

Schema 1: Fusibile aggiuntivo per l'indicatore di tensione LKM-01-40 con il modulo BZM-03

Il modulo BZM-03 è dotato in fabbrica di 3 fusibili da 500 mA, sufficienti per il corretto funzionamento dell'indicatore. In questo caso, l'installatore non deve acquistare altri fusibili. Grazie alle sue dimensioni ridotte, il dispositivo è ideale anche per la protezione aggiuntiva dei sistemi di automazione degli azionamenti, come i sensori di squilibrio di tensione o di sequenza di fase. Il BZM-03 viene quindi installato secondo il secondo schema:

L'utilizzo del modulo fusibili BZM-03 consente di risparmiare spazio nell'armadio elettrico, poiché un singolo modulo protegge un dispositivo con tre fasi. Il BZM-03 è ideale anche come protezione di riserva per contatori e monitor di energia. Il modulo fusibile BZM-03 protegge l'alimentazione del monitor energetico MEM-21 su tutte e tre le fasi. Idealmente, il monitor è collegato all'ingresso dell'armadio elettrico direttamente dopo il sezionatore. La protezione dei monitor energetici MEM-21 e MEW-01 è illustrata nello schema 3:

Schema 3: Protezione di backup del monitor di energia MEM-21 con un modulo fusibile BZM-03

Il modulo fusibile BZM-03 è ideale anche per proteggere le bobine dei contattori della serie STM. Con il relè di temporizzazione PCM-08, un interruttore stella-triangolo, è possibile controllare in modo efficiente l'avvio dell'azionamento. Questo è illustrato nel diagramma 4:

Schema 4: Protezione di backup del sistema di avviamento stella-triangolo con contattori della serie STM-25-30 e relè temporizzatore PCM-08. L'azionamento è inoltre protetto da un sensore di sequenza di fase e di mancanza di fase, protetto da un modulo fusibile BZM-03 aggiuntivo. L'intero sistema è completato da un indicatore di potenza LKM-01-40, protetto da un BZM-03 comune con il PCM-08 (relè di avviamento stella-triangolo)
