Dispositivo di misurazione oscilloscopio digitale portatile FNIRSI DSO-TC4

Dispositivo di misurazione oscilloscopio digitale portatile FNIRSI DSO-TC4 3in1

Il dispositivoFNIRSI DSO-TC4combina 3 funzioni principali:

1. Oscilloscopio digitale
2. Tester per componenti elettronici
3. Generatore di segnali

Ciò consente di analizzare comodamente i segnali, testare i componenti e generare forme d'onda senza dover utilizzare diversi strumenti separati.

FNIRSI DSO-TC4 è dotato di un display TFT a colori da 2,8 pollici che offre una chiara visualizzazione delle forme d'onda e dei risultati dei test.

La batteria al litio integrata da 1500 mAh consente di lavorare in modo mobile e comodo, senza dover collegare costantemente il dispositivo all'alimentazione.

È perfetto sia per progetti hobbistici che per il lavoro quotidiano con l'elettronica.

️ Caratteristiche principali del prodotto:

• Strumento multifunzionale 3 in 1: combina in un unico dispositivo un oscilloscopio, un tester di componenti e un generatore di segnali, sostituendo così diversi strumenti e risparmiando spazio nella tua officina
• Display TFT a colori da 2,8" – l'ampio schermo garantisce una visione chiara dei tracciati e dei dati di misurazione, facilitando l'analisi e il lavoro
• Batteria al litio integrata da 1500 mAh: consente di lavorare in mobilità senza dover essere costantemente collegati all'alimentazione
• Ricarica tramite cavo USB-C: consente una ricarica comoda e veloce utilizzando caricabatterie o powerbank moderni
• Protezione dai danni: le funzioni di sicurezza del dispositivo garantiscono misurazioni sicure anche in condizioni di lavoro difficili
• Design compatto e portatile: le dimensioni ridotte e l'involucro leggero facilitano il trasporto sia durante il lavoro in officina che sul campo

️ Oscilloscopio digitale:

• Oscilloscopio digitale a canale singolo: consente l'osservazione e l'analisi dei segnali elettrici in tempo reale
• Banda passante di 10 MHz: consente l'analisi dei segnali tipici presenti nell'elettronica di consumo e didattica
• Frequenza di campionamento 48 MSa/s: garantisce una corretta riproduzione della forma dei segnali variabili nel tempo
• Molteplici modalità di trigger – consentono una visualizzazione stabile dei segnali e l'adattamento del metodo di misurazione al segnale in esame

️ Tester di componenti:

• Tester automatico di componenti elettronici: identifica autonomamente il componente in esame, consentendo di risparmiare tempo
• Presentazione dei risultati sullo schermo: consente una valutazione immediata dello stato e della correttezza di funzionamento del componente testato

️ Generatore di segnali:

• Generatore di segnali integrato: consente di generare segnali di prova per il controllo dei circuiti elettronici
• Frequenza di uscita fino a 50 kHz: garantisce un'ampia gamma di applicazioni nei test e nell'insegnamento dell'elettronica
• 13 tipi di forme d'onda: consente di adattare il segnale a diversi scenari di test e didattici

️ Specifiche - Oscilloscopio digitale:

• Numero di canali: 1
• Frequenza di campionamento: 48MSa/s
• Banda analogica: 10 MHz
• Impedenza di ingresso: 1 MΩ
• Modalità di accoppiamento: AC/DC
• Intervallo di tensione di prova: Sonda 1:1: 80 Vpp (+40 V), Sonda 10:1: 800 Vpp (+400 V)
• Sensibilità verticale: 10 mV/div-10 V/div (intervallo X1)
• Spostamento verticale: regolabile con visualizzazione del valore
• Intervallo base dei tempi: 50ns-20s
• Modalità di trigger: auto , normale, singolo
• Tipi di trigger: fronte di salita/discesa
• Livello di trigger: regolabile con visualizzazione del valore
• Blocco della forma d'onda (funzione Hold): Sì
• Misurazioni automatiche: Max , Min, Media, RMS, Vpp, Frequenza, Periodo, Fattore di riempimento

️ Specifiche - Tester componenti:

• Transistor: Guadagno (hFE), tensione base-emettitore (Ube), corrente Ic/Ie, corrente di dispersione Iceo/Ices, caduta di tensione sul diodo di protezione (Uf)
• Diodi: Caduta di tensione < 5 V, capacità di giunzione, corrente di dispersione inversa
• Diodi Zener: 0,01-32 V (test nella zona 1-2-3)
• Tiristori unidirezionali: tensione di trigger < 5 V, livello di gate
• Tiristori bidirezionali: corrente di trigger < 6 mA
• Condensatori: 25 pF-1000 μF, fattore di perdita (Vloss)
• Sensori: DS18B20 (temperatura), DHT11 (temperatura e umidità)

️ Specifiche - Generatore di segnali:

• Tipi di forme d'onda: 13 tipi
• Intervallo di frequenza: 0-50 kHz
• Fattore di riempimento: 0-100%
• Amplitudine di uscita: 0 ,1 V-3,0 V

️ Altre specifiche:

• Display: TFT a colori da 2,8"
• Retroilluminazione: Sì (luminosità regolabile)
• Alimentazione: batteria ricaricabile da 1500 mAh 3,7 V
• Ricarica: USB tipo C (5 V/1 A)
• Dimensioni: 90 x 142 x 27,5 mm
• Peso: circa 186 g

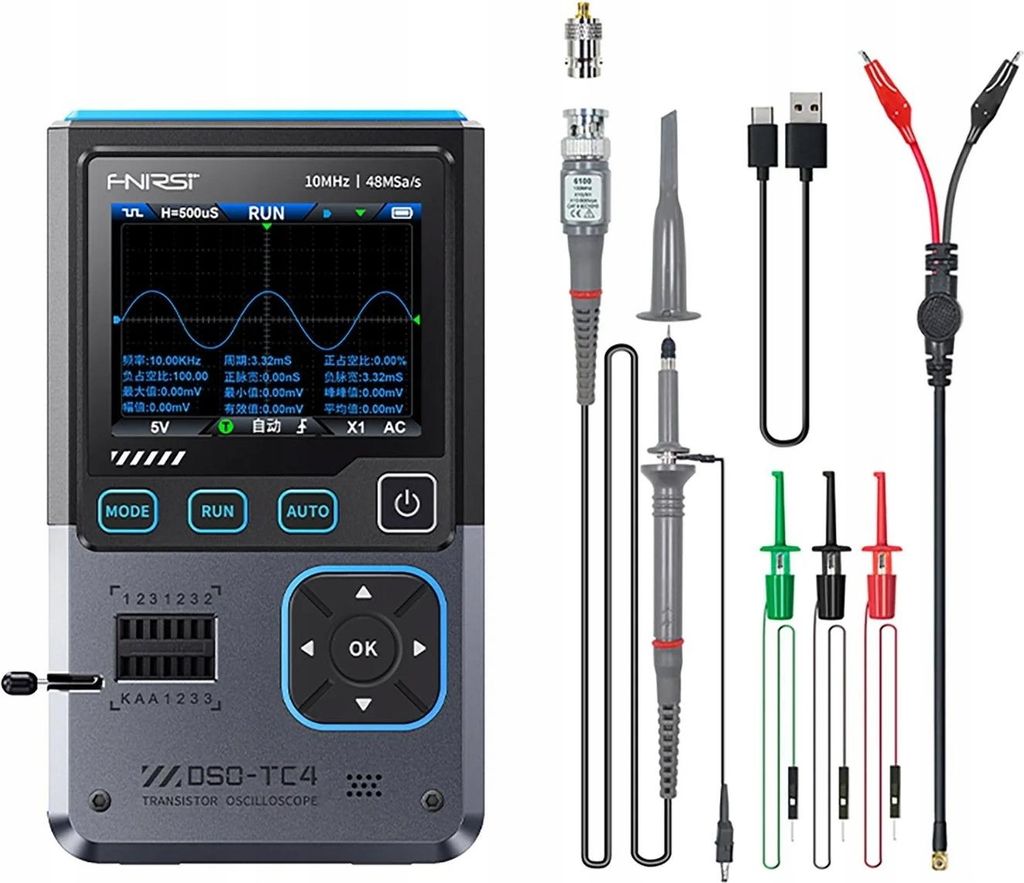

️ Il set include:

• 1x Misuratore oscilloscopio 3 in 1 FNIRSI DSO-TC4
• 1x Sonda ad alta tensione P6100
• 1x Cavo con morsetti a coccodrillo
• 3x Punta di prova con gancio
• 1x Adattatore
• 1x Cavo di ricarica USB-C
