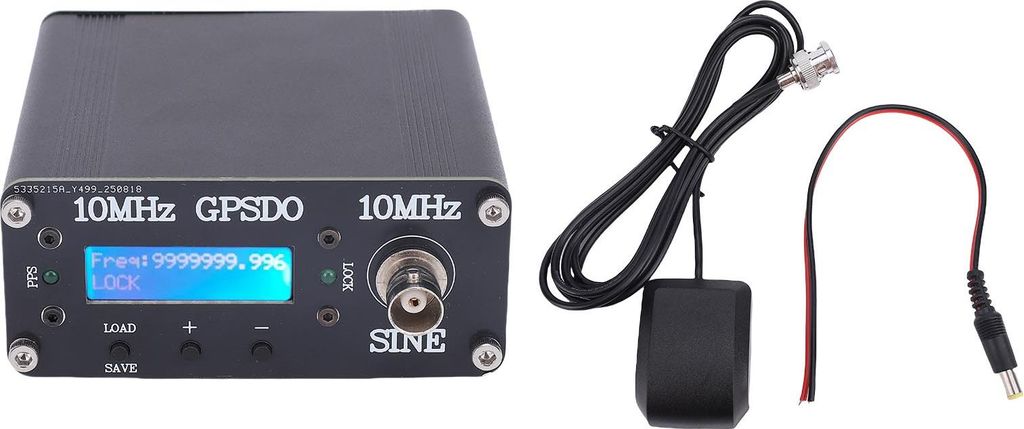

GPSDO Oscillatore disciplinato GPS 10 MHz OXCO clock per decodificatori audio e frequenzimetri strumentali

Funzione:

1. Prestazioni elevate: il GPSDO combina una base temporale GPS ad alta precisione e una tecnologia di oscillatore al quarzo a temperatura costante con elevata precisione, bassa deriva termica e uscita stabile.
2. Uscita precisa: il GPSDO utilizza il segnale GPS 1PPS per un confronto preciso tramite un microcontrollore ad alte prestazioni e controlla con precisione l'accuratezza di uscita del cristallo a temperatura costante utilizzando la tecnologia PMW (modulazione di larghezza di impulso) a 16 bit.
3. Ampia applicazione: questo oscillatore controllato da GPS è spesso utilizzato in decodificatori audio di fascia alta, strumenti, misuratori, misuratori di frequenza, sorgenti di segnale e altri dispositivi che richiedono rigorosi requisiti di precisione temporale.
4. Sorgente di segnale a 10 MHz: l'orologio controllato da GPS è in grado di fornire un ingresso di sorgente di riferimento a 10 MHz stabile e affidabile per i dispositivi, garantendo così la precisione e l'affidabilità del funzionamento dei dispositivi.
5. Struttura GPSDO: il pannello è dotato di uno schermo e di un encoder, mentre il retro è dotato di un'interfaccia di uscita a 10 MHz, un'interfaccia di uscita 1PPS, un'interfaccia per antenna GPS, un interruttore di alimentazione e un'interfaccia di alimentazione da 11-14 V CC.

Specifiche:

Tipo di articolo: oscillatore disciplinato da GPS
Materiale: lega di alluminio
Corrente di funzionamento: Frequenza di uscita: 10 MHz ±0,001 Hz
Forma d'onda di uscita a 1 canale: onda quadra circa 4 Vpp
Uscita a 2 canali: onda sinusoidale circa 4 Vpp
Amplitudine di uscita: -45 dBm
Cristallo a temperatura costante: OSC5A2B02
Modulo GPS: modulo ATGM336H dual mode

Utilizzo:

Quando l'apparecchio è acceso, lo schermo visualizza 10,00 MHz GPSDO. Se non è installata alcuna antenna GPS, questo messaggio continua a essere visualizzato. Una volta installata l'antenna GPS e agganciato il satellite, lo schermo visualizza il valore di calibrazione PPb dopo aver confrontato il segnale 1PPS e il valore attuale del ciclo di lavoro PWM. La calibrazione iniziale può richiedere circa 30 minuti. Quando il valore PPb è 0,0 ± 1, premere l'interruttore dell'encoder per accedere al menu, ruotare l'encoder per trovare l'opzione "PWMSET" e premere l'interruttore dell'encoder per salvare il valore PWM corrente. Ruotare nuovamente l'encoder per trovare EXIT!! OK e premere l'interruttore dell'encoder per uscire dal menu e completare la calibrazione. Una volta calibrato e salvato il valore PWM, è possibile utilizzare il dispositivo in futuro senza installare l'antenna GPS.

Elenco dei componenti:

1 x oscillatore disciplinato GPS
1 x modulo antenna
1 x cavo di collegamento
