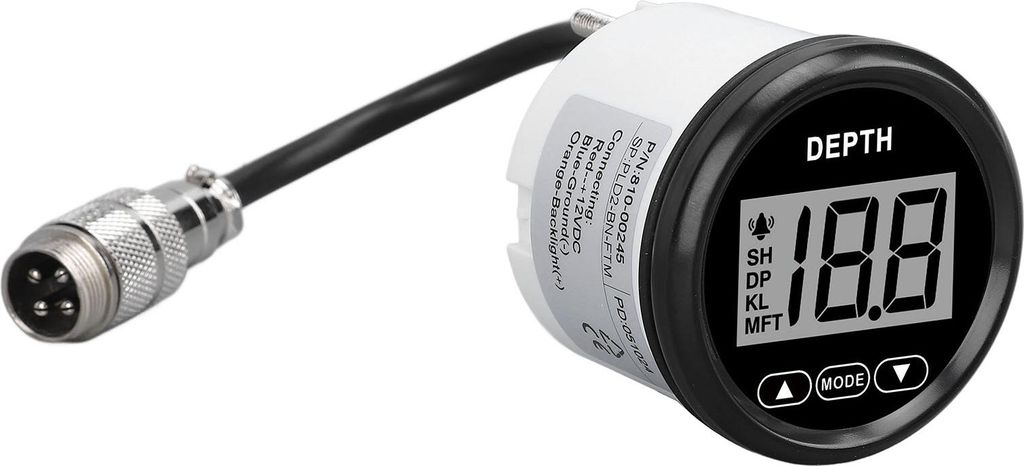

Misuratore di profondità per imbarcazioni con allarme, display digitale LCD, 52 mm, 12 V, impermeabile, indicatore 328,08 piedi per yacht, pescherecci, 81000245, lunetta nera

Funzione:

1. Con un grado di impermeabilità IP67 per il quadrante e un grado di protezione IP5 per il retro, può essere utilizzato a lungo anche in acque marine fredde.
2. INDICAZIONE PRECISA DELLA PROFONDITÀ: il profondimetro per barche può indicare una profondità massima di 100 metri, consentendo di determinare rapidamente la profondità dell'acqua sotto la barca.
3. PRESTAZIONI STABILI: la cornice in acciaio inossidabile lucido, la lente in vetro bombato e il design della retroilluminazione bianca, insieme al design della fibbia del cablaggio, garantiscono una connessione robusta e un funzionamento normale anche in presenza di forti vibrazioni.
4. DISPLAY CHIARO: il display LCD è dotato di retroilluminazione che consente un facile controllo durante la navigazione notturna. Il display è caratterizzato da alta precisione, versatilità, affidabilità, stabilità e semplicità.
5. UTILIZZO VERSATILE: il misuratore non solo è facile da installare, ma dispone anche di una funzione di allarme per un utilizzo flessibile e semplice. È adatto per yacht, imbarcazioni di piccole e medie dimensioni, pescherecci e altri tipi di navi marittime.

Specifiche:

Tipo di articolo: profondimetro per barche
Materiale: ghiera in acciaio inossidabile 316L + vetro antiappannamento
Diametro del foro di installazione: circa 52 mm / 2 pollici
Tensione: +12 VDC
Profondità: 0-100 m
Corrente di funzionamento: ≤60 mA
Funzione speciale: impermeabile
Grado di protezione: IP67, copertura posteriore IP5
Temperatura di esercizio: -30–+75 °C
Temperatura di stoccaggio: -40–+85 °C
Cablaggio:
1. Filo rosso – +12 VCC
2. NC
3. Cavo arancione – Retroilluminazione (+)
4. Filo blu – corrente negativa (-)
Fasi di installazione:
Passaggio 1: praticare un foro circolare di 52-53 mm di diametro nella console centrale o in un altro punto preinstallato e assicurarsi che ci siano almeno 70 mm di spazio dietro il rivestimento.
Fase 2: inserire la dima nel foro.
Passaggio 3: allineare i fori delle viti del supporto con le viti sul retro della dima, quindi serrare le viti e fissare saldamente il rivestimento con il supporto e il telaio.
Fase 4: inserire il cablaggio di alimentazione direttamente nella parte posteriore dello strumento di misura, quindi collegare il sensore e il cablaggio appropriati secondo le istruzioni fornite e accendere l'alimentazione.

Utilizzo:

Descrizione delle funzioni:
A. Questo prodotto utilizza un'alimentazione a 12 V, visualizza la profondità attuale dell'acqua all'accensione ed emette un segnale acustico per indicare l'avvio normale.
B. Impostazione delle funzioni:
Premere brevemente il tasto modalità: l'area di visualizzazione LCD passa in sequenza alla visualizzazione dell'impostazione dei parametri di funzionamento: SH DP KL UN.
Tenere premuto il tasto modalità: tenendo premuto il tasto modalità allo stato di avvio, lo schermo LCD si spegne; premere nuovamente per riaccendere lo schermo LCD.
Premere brevemente il tasto freccia su o giù: regolare i parametri verso l'alto o verso il basso.
Tenere premuto il tasto freccia su o giù: regolare rapidamente i parametri verso l'alto o verso il basso.
Istruzioni per la regolazione dei parametri:
SH: (allarme livello acqua basso) Intervallo di regolazione: (0-0,6-19,9) Se la profondità dell'acqua attuale è pari o inferiore a questo valore, il simbolo dell'allarme SH lampeggia e il cicalino emette un segnale acustico continuo.
Nessun allarme impostato: 0
Intervallo di regolazione dei valori di allarme: 0,6-19,9
DP (allarme in caso di livello dell'acqua basso): Intervallo di regolazione:
1). In metri: 0–99
2). In piedi: 0–199
3). In braccia: 0–49
Allarme in caso di superamento della profondità impostata: il cicalino emette due segnali acustici al secondo.

Elenco dei componenti:

1 x profondimetro
1 x cavo di alimentazione
1 x linea di profondità da 10 m
1 x base fissa
2 x viti
2 x dadi
1 x manuale utente

Nota:

Il prodotto viene fornito con un manuale di istruzioni, che deve essere letto attentamente prima dell'installazione.
