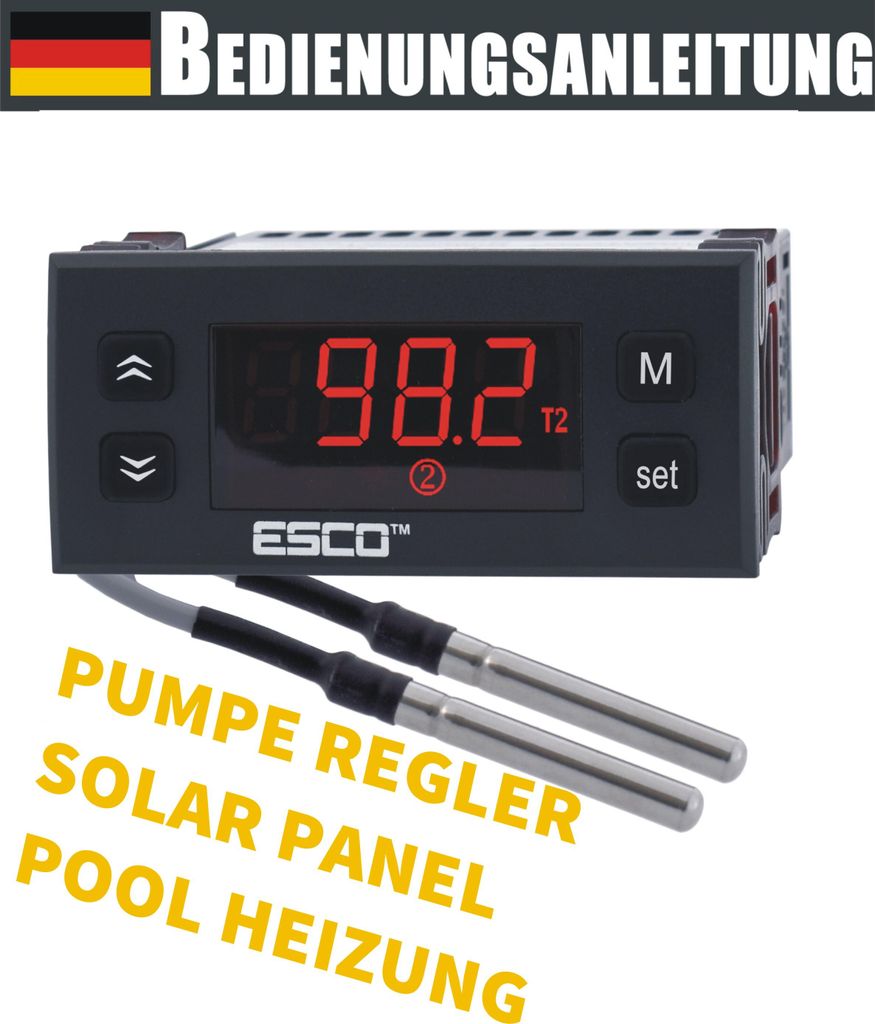

Regolatore a differenza di temperatura con 2 sensori: riscaldamento ad acqua, collettori solari, piscina, camino, serbatoio di accumulo – ESCO SC-20

SC-20

Regolatore di temperatura universale con regolazione della differenza di temperatura per il controllo di collettori solari, caminetti, pompe di circolazione, ecc.

3 modalità di funzionamento tra cui scegliere:

normale (basata sulla misurazione del sensore T1 o T2)

differenziale (basato sulla differenza tra i due sensori T2-T1)

media (basata sul valore medio dei due sensori T1+T2 / 2)

3 soglie di temperatura: controllo + 2 allarmi

Riscaldamento o raffreddamento

Campo di misura -50,0 °C ... +150,0 °C

2 uscite relè di commutazione (uscita di controllo e di allarme)

1relè da 20 A fino a 4500 W

1 relè da 8 A

Iste regolabile 0-20 °C

2 sonde di temperatura in acciaio inossidabile IP68 NTC da 5k Ohm incluse (2 m - estendibili)

Ingresso segnale NO/NC a potenziale zero aggiuntivo (per termostato di sicurezza, pulsante del telecomando)

Allarme di bassa e alta temperatura (SUMMER

Memorizzazione delle impostazioni dopo un'interruzione di corrente

Manuale d'uso in tedesco

SC-20 è stato progettato per controllare sistemi di riscaldamento o raffreddamento.

A seconda della configurazione, il regolatore può gestire sistemi semplici come caldaie o pompe di ricircolo, oppure sistemi più complessi, ad es. collettori solari o camini con camicia d'acqua.

L'impostazione si basa sullamisurazione di uno o due sensori di temperatura:

se misurata con un solo sensore, l'apparecchio regola la temperatura impostata impostando l'uscita principale in modalità "Riscaldamento" o "Raffreddamento" con una deviazione prestabilita (iste regolabile nell'intervallo 0,1...20 °C).

Se la misurazione avviene con due sensori, è possibile scegliere la modalità di funzionamento: uscita basata sulla differenza o sulla media dei due sensori di temperatura. In modalità differenza, il regolatore commuta, ad esempio, la pompa di ricircolo del collettore dopo il raggiungimento della differenza tra il relè del serbatoio e il relè del collettore. E nella modalità di calcolo della media, il regolatore funziona come un regolatore di temperatura convenzionale con funzione di allarme; il valore misurato viene calcolato come media aritmetica delle due letture dei sensori di temperatura, ad esempio alle due estremità della tubazione o del serbatoio.

Dati tecnici

Ingresso:

Due sensori di temperatura NTC 5 kOhm a 25 °C (2 m)

Ingresso digitale

Campo di misura:

-50...+150 °C

Precisione di misura:

+/-0,5 °C

Periodo di campionamento:

330 ms

Risoluzione del display:

0,1 °C

Impostazioni per la risoluzione:

0,1 °C

Display:

LED, 4 cifre da 11 mm con simboli grafici

Metodo di regolazione:

ON-OFF con iste

Uscite:

Principale: relè 20 A 4,5 kW, stabilità 100.000 cicli.
Allarme: relè 8 A 1,5 kW, stabilità 100.000 cicli.

Funzione:

3 modalità di funzionamento del regolatore: normale, differenziale, media

Allarme temperature alte e basse segnalato con segnale acustico e relè di uscita

Segnalazione acustica di guasto del sensore e attivazione ingresso digitale

Apertura nel pannello di controllo:

71 x 29 mm

Grado di protezione e classe di protezione:

IP65 / II

Tensione di alimentazione:

230 V~ +/-15% (standard)

Potenza assorbita:

max 3 VA

Condizioni di esercizio:

-5...60 °C; 0...85% UR (senza condensa)

Condizioni di stoccaggio:

-40...85 °C; 0...85% UR (senza condensa)
