Dado trapezoidale Tr20x4, filettatura destra, acciaio MES – Ozd

Produttore: Ozdowski

Peso: 0,12

• Norma: DIN 103 / ISO 2901–2904
• Materiale: Acciaio 11SMnPb37 (1.0737)

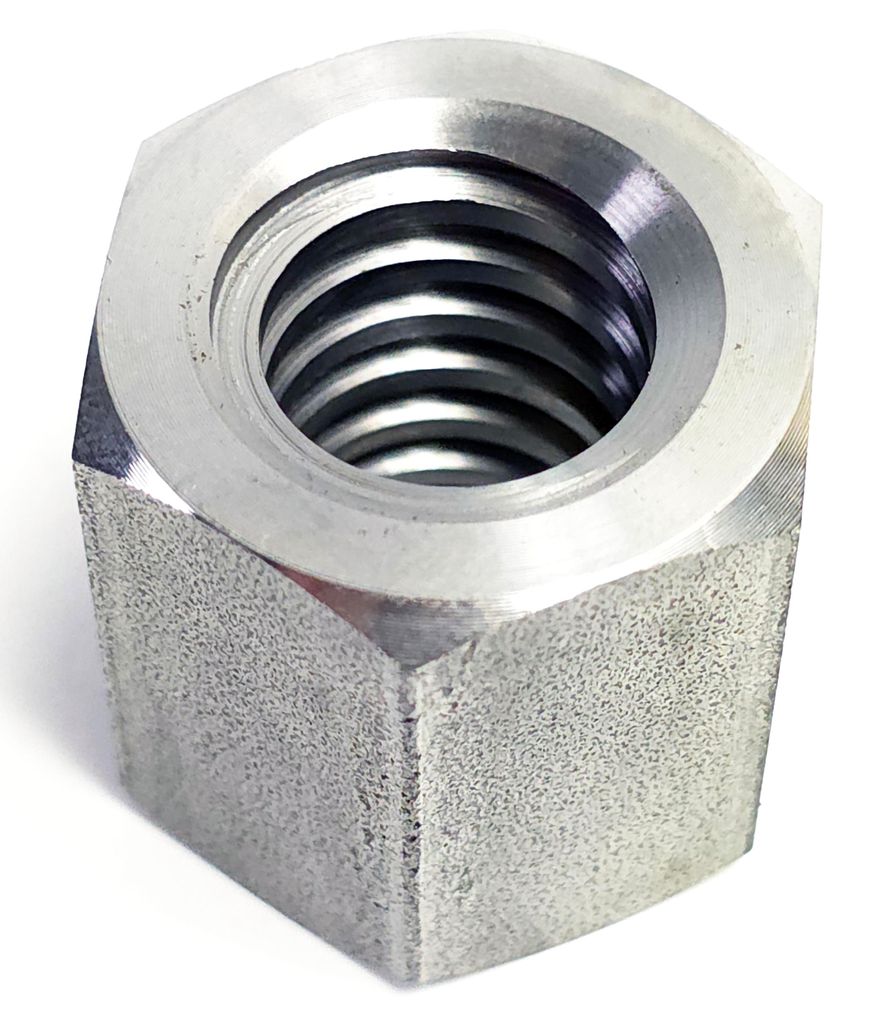

Il dado trapezoidale Tr20x4 (destro, MES) è un dado esagonale in acciaio 11SMnPb37, progettato per essere utilizzato con una vite trapezoidale con un filetto conforme alla norma DIN 103 / ISO 2901-2904, con un diametro nominale di 20 mm e un passo di 4 mm.

La forma esagonale esterna consente il montaggio e, se necessario, il serraggio con una chiave a Esagono o una chiave inglese standard, facilitando le operazioni di manutenzione su semplici meccanismi di fissaggio. La realizzazione in acciaio implica che il dado, in un collegamento acciaio-acciaio sotto carico, tende all'auto-serraggio; inoltre, la forma esagonale facilita il montaggio manuale.

Dati tecnici

Codice prodotto: TN-MES20X4

Filetto: Tr 20x4

Direzione del filetto: Destra

Tipo / Serie: MES

Forma: Esagonale

Materiale: Acciaio 11SMnPb37 (1.0737)

Norma: DIN 103 / ISO 2901-2904

Misura chiave (E): 30 mm

Lunghezza totale (L): 30 mm

Area di carico At: 847 mm²

Peso: 0,12 kg/pezzo

EAN: 5907009333991

Domande frequenti

Cosa significa la denominazione Tr20x4?

“Tr” indica un filetto trapezoidale simmetrico (angolo di inizio 30°) conforme alla norma DIN 103 / ISO 2901-2904. Il numero 20 indica il diametro esterno della vite corrispondente in millimetri, e 4 indica il passo del filetto, ovvero lo spostamento lineare del dado in una rotazione completa della vite di 360°.

Come posso verificare se questo dado Tr20x4 è compatibile con la mia vite?

Il dado deve avere lo stesso diametro (20 mm), lo stesso passo (4 mm) e la stessa direzione del filetto (destra) della vite corrispondente. Se state cercando un ricambio per una vecchia vite, misurate con un calibro la distanza tra le punte di 5 filetti e dividetela per 5: il risultato è il passo.

Qual è la differenza tra un filetto destro e un filetto sinistro in questa ghiera?

Un filetto destro (RH) fa sì che la ghiera si muova in senso orario quando la vite viene ruotata nella stessa direzione. La versione con filetto sinistro (LH) viene generalmente utilizzata a coppie su una vite quando è necessario un meccanismo per allentare o stringere simultaneamente (ad esempio, in morse e dispositivi di serraggio).

Una ghiera esagonale a sezione trapezoidale è adatta per l'uso sotto carico?

Le ghierre esagonali in acciaio sono adatte principalmente come elementi di fissaggio o per movimenti manuali con basso carico; in una connessione acciaio-acciaio, tendono ad auto-blocarsi sotto carichi più elevati, quindi, per movimenti scorrevoli sotto carico, la versione in bronzo è più adatta.

Una ghiera esagonale in acciaio è adatta per l'uso sotto carico?

In una connessione acciaio-acciaio, la ghiera tende ad auto-blocarsi sotto carico, motivo per cui è adatta come elemento di fissaggio o per movimenti manuali con basso carico.
